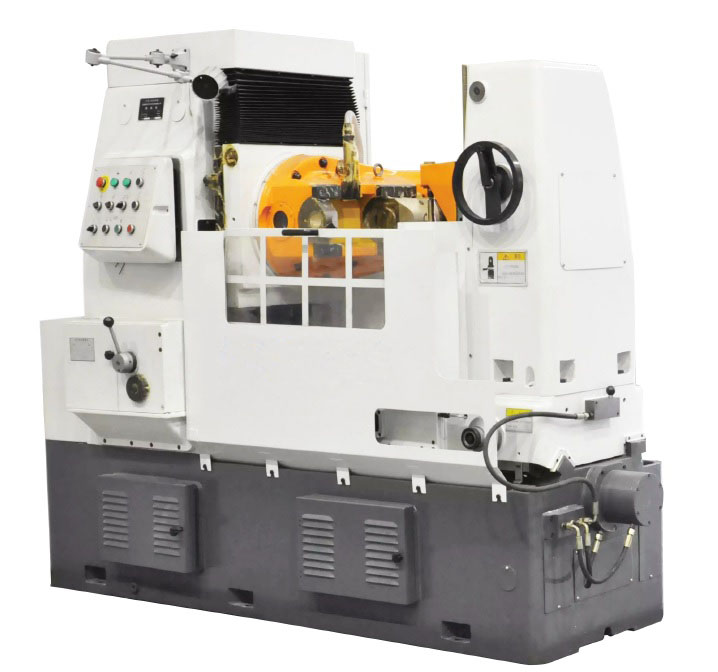

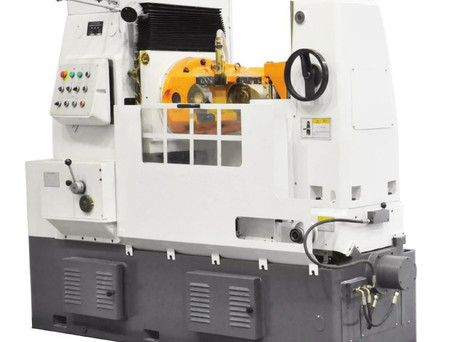

Зубофрезерный станок HB-500


Узнайте о ближайшей поставке и получите ответы на другие интересующие вопросы

Есть вопросы? Задайте их нашему менеджеру!
+375 29 695-02-36
Характеристики
  • Описание
  • Характеристики

Зубофрезерный станок HB-500  (аналог 53А50) - это универсальный полуавтоматический станок используемый для фрезерования цилиндрических прямозубых, косозубых и червячных колес в условиях единичного и серийного производства. Нарезание (фрезерование) зубчатых колес осуществляется по методу обкатки червячной фрезы и обрабатываемой заготовки попутным или встречным методами фрезерования. Станок можно использовать в двух режимах работы: полуавтоматический и наладочный. Наличие циклов радиальной, тангенциальной и диагональной подачи существенно  увеличивает технологические возможности зубофрезерного станка.

Технические характеристики HB-500:

Параметр Ед. изм. HB-500
Наибольший диаметр нарезаемого колеса Мм 500
Наибольший модуль нарезаемого колеса мм 8
Наибольшая длина зуба нарезаемых колёс мм 250
Максимальные размеры установленной червячной фрезы мм 160/160
Диаметр стола мм Φ510
Отверстие в рабочем столе мм Φ80
Частота вращения фрезерного шпинделя Мин-1

40-250 (9 ступеней)



Макс. количество зубьев фрезы мм 55
Конус отверстия фрезерного суппорта (Морзе)   No. 5
Расстояние от плоскости стола до оси фрезы мм 235-535
Расстояние между осями стола и фрезы мм 20-330mm
Расстояние задняя бабка / поверхность рабочего стола мм 380-850mm
Диаметр червячной фрезы мм

оправка Φ22, Φ27, Φ32mm



Диметр рабочей оправки



мм Φ30
Мощность электродвигателя главного привода кВт 5,5
Габаритные размеры мм 2455×1275×1790
Вес станка кг 4500
