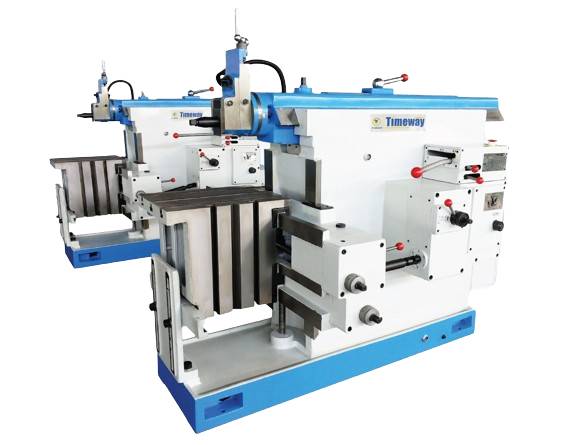

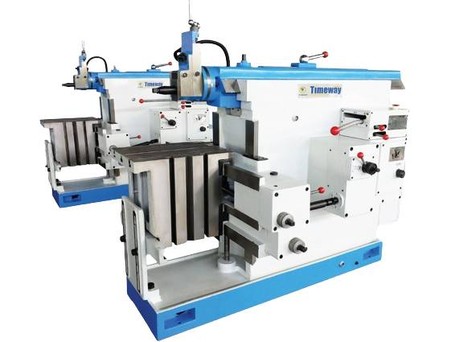

Строгальный станок модели SM-630 применяют в ремонтных и производственных цехах, в единичном и серийном производствах. На оборудовании этого типа выполняют строгальные работы на горизонтальных, вертикальных и наклонных поверхностях (как плоских, так и фасонных). На станке делают прорезания пазов, канавок. Конструкция станка обладает достаточной жесткостью, чтобы обеспечить точность получаемых изделий. Удобная эргономика расположения органов управления обеспечивает простою и быструю наладку.
Технические характеристики поперечно-строгального станка SM-630:
|
Параметр |
Ед. измерения |
SM-630 |
|
Ход ползуна |
мм |
630 |
|
Расстояние от опорной поверхности резца до станины (вылет) |
мм |
385 |
|
Поперечное перемещение |
мм |
630 |
|
Вертикальное перемещение |
мм |
360 |
|
Ход салазок суппорта до входа в станину |
мм |
120 |
|
Диапазон чисел двойных ходов ползуна |
мин-1 |
14, 20, 28, 40, 56, 80 |
|
Угол поворота суппорта |
градус |
±60⁰ |
|
Сечение резца |
мм |
20х30 |
|
Ширина Т-образных пазов |
мм |
18 |
|
Мощность главного привода |
кВт |
3 |
|
Размеры верхней рабочей поверхности стола |
мм |
630х400 |
|
Вес нетто/брутто |
кг |
1750/1870 |
|
Габаритные размеры |
мм |
2000х1300х1550 |
