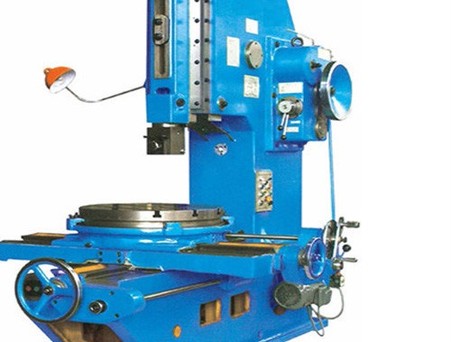

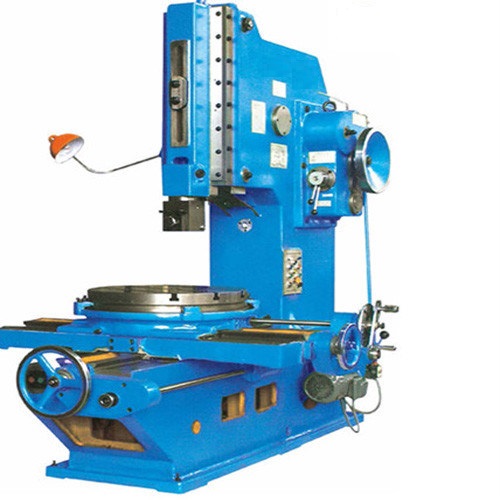

Долбёжный станок B5040D


Узнайте о ближайшей поставке и получите ответы на другие интересующие вопросы

Есть вопросы? Задайте их нашим менеджерам:
+375 29 695-02-36
+375 29 101-03-27
+375 17 360-03-89

Опыт более 10 лет

Выгодные цены и условия

Соблюдение сроков поставки

Гарантийное обслуживание
Характеристики
  • Описание
  • Характеристики

Долбёжный станок B5040D предназначен для обработки изделий методом долбления фасонных и плоских заготовок.
На станке возможно получение пазов, канавок или штампов требуемой формы.
Отличетельной конструктивной особенностью является то, что режущий инструмент (резец) совершает возвратно-поступательные движения в вертикальной плоскости перпендикулярно установленной заготовке.
Рабочий стол станка B5040D может подавать заготовку в трех режимах — продольном, поперечном или по кругу, в зависимости от типа изделия и формы заготовки.


Долбежный станок  B5040D - рабочий ход долбяка  20-400 мм;  диаметр стола 630 мм.

Технические характеристки:

  B5020D B5032D B5040D
Рабочий ход долбяка, мм. 20 - 200 20-320 20-400
Расстояние от плоскости стола до нижней поверхности направляющих долбяка, мм. 320 455 615
Расстояние от наружней пов-ти резцовой головки до внутренней пов-ти станины, мм. 480 600 600
Наибольшее усилие резания, кН 5 8 8
Сечение долбяка 25х40 25х40 25х40
Скорость долбяка под нагрузкой, дв.ходов в мин. 32,50,80,125 20,32,50,80 20,32,50,80
Диаметр стола, мм. 460 630 630
Маx нагрузка на стол 400 500 500
Наибольшее продольное перемещение стола, мм. 420 535 535
Поперечный ход стола, мм. 360 360 360
Наибольший угол поворота стола в горизонтальной плоскости, град. 360 360 360
Пределы продольных подач стола на один двойной ход долбяка, мм. 0,054 - 1,24 0,054 - 1,24 0,054 - 1,24
Предел рабочих подач поперечного перемещения стола, мм/ход 0,054 - 1,24 0,054 - 1,24 0,054 - 1,24
Пределы круговых подач стола на один двойной ход долбяка, град. 0,035 - 0,805 0,035 - 0,805 0,035 - 0,805
Количество Т-образных креплений стола 18 18 18
Мощность привода главного движения, кВт 3,0 3,0 3,0
Мощность привода ускоренной подачи, кВт 0,75 0,75 0,75
Напряжение питания, В 380 380 380
Габаритные размеры (LxBxH), мм. 1720 х 1220 х 1885 1930х1365х2270 1970х1365х2310
Масса, кг. 2200 2500 2900
