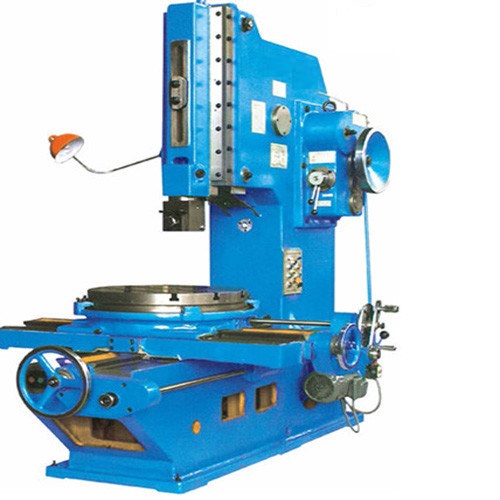

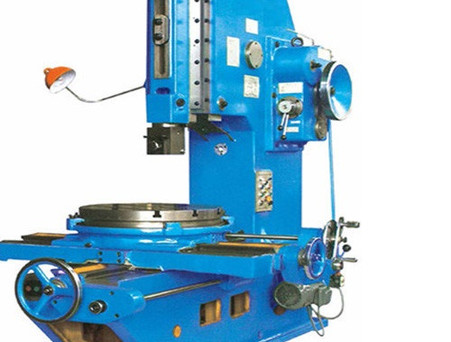

Долбёжный станок B5020D предназначен для обработки изделий методом долбления фасонных и плоских заготовок.
На станке возможно получение пазов, канавок или штампов требуемой формы.
Отличетельной конструктивной особенностью является то, что режущий инструмент (резец) совершает возвратно-поступательные движения в вертикальной плоскости перпендикулярно установленной заготовке.
Рабочий стол станка B5020D может подавать заготовку в трех режимах — продольном, поперечном или по кругу, в зависимости от типа изделия и формы заготовки.
Долбежный станок B5020D - рабочий ход долбяка 20-200 мм; диаметр стола 460 мм.
Долбежный станок B5032D - рабочий ход долбяка 20-320 мм; диаметр стола 630 мм.
Долбежный станок B5040D - рабочий ход долбяка 20-400 мм; диаметр стола 630 мм.
Технические характеристки:
B5020D | B5032D | B5040D | |
Рабочий ход долбяка, мм. | 20 - 200 | 20-320 | 20-400 |
Расстояние от плоскости стола до нижней поверхности направляющих долбяка, мм. | 320 | 455 | 615 |
Расстояние от наружней пов-ти резцовой головки до внутренней пов-ти станины, мм. | 480 | 600 | 600 |
Наибольшее усилие резания, кН | 5 | 8 | 8 |
Сечение долбяка | 25х40 | 25х40 | 25х40 |
Скорость долбяка под нагрузкой, дв.ходов в мин. | 32,50,80,125 | 20,32,50,80 | 20,32,50,80 |
Диаметр стола, мм. | 460 | 630 | 630 |
Маx нагрузка на стол | 400 | 500 | 500 |
Наибольшее продольное перемещение стола, мм. | 420 | 535 | 535 |
Поперечный ход стола, мм. | 360 | 360 | 360 |
Наибольший угол поворота стола в горизонтальной плоскости, град. | 360 | 360 | 360 |
Пределы продольных подач стола на один двойной ход долбяка, мм. | 0,054 - 1,24 | 0,054 - 1,24 | 0,054 - 1,24 |
Предел рабочих подач поперечного перемещения стола, мм/ход | 0,054 - 1,24 | 0,054 - 1,24 | 0,054 - 1,24 |
Пределы круговых подач стола на один двойной ход долбяка, град. | 0,035 - 0,805 | 0,035 - 0,805 | 0,035 - 0,805 |
Количество Т-образных креплений стола | 18 | 18 | 18 |
Мощность привода главного движения, кВт | 3,0 | 3,0 | 3,0 |
Мощность привода ускоренной подачи, кВт | 0,75 | 0,75 | 0,75 |
Напряжение питания, В | 380 | 380 | 380 |
Габаритные размеры (LxBxH), мм. | 1720 х 1220 х 1885 | 1930х1365х2270 | 1970х1365х2310 |
Масса, кг. | 2200 | 2500 | 2900 |
