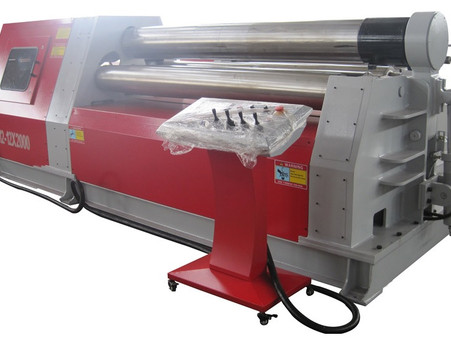

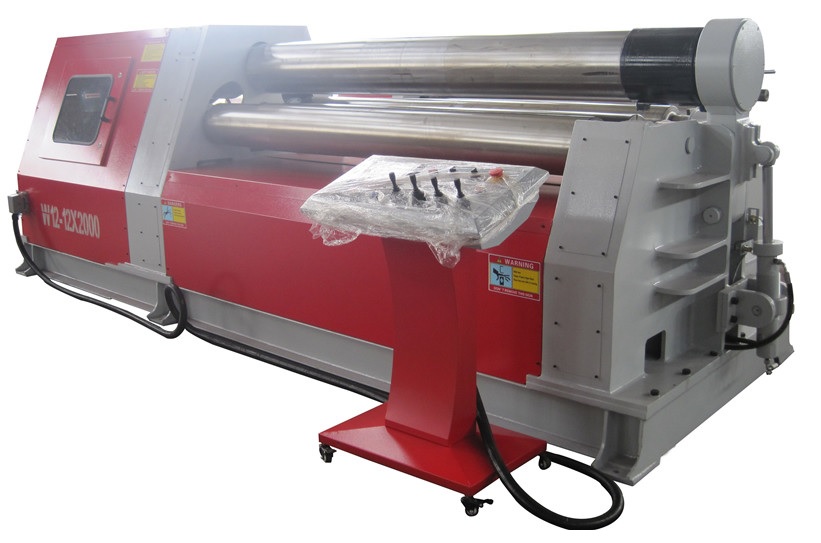

Вальцы 4-х валковые гидравлические осуществляют предварительную гибку кромок листа, а затем путем вальцевания придает ему указанные формы с загрузкой в один этап без необходимости переуставновки. Система управления (числовое программное управление) обеспечивает хороший результат прокатки. Все рабочие валки являются ведущими, нижние валки и два боковых валка совершают вертикальное движение под действием гидравлики.
Данные вальцы применяются для гибки и прокатки листовой стали, в том числе и из нержавеющей, с образованием цилиндрических, конических или дугообразных заготовок с высокой точностью прокатки и производительностью. Станки этого типа подходят для чернового распрямления листового материала.
Валки можно подвергать хромированию или полировке, это позволит не портить поверхность материала из нержавеющей стали. Базовая система управления или опциональная позволяют оператору в диалоговом интуитивно понятном режиме осуществлять настройку на изделия различной сложности.
Модель | Макс. толщина металла, мм | Макс. толщина листа с подгибкой, мм | Рабочая длина ролика, мм | Предел текучести, МПа | Диаметр верхнего ролика, мм | Диаметр нижнего ролика, мм | Диаметр боковых роликов, мм | Мощность мотора, кВт | Габаритные размеры, мм | Вес, тонн |
W12-4x2000 | 4 | 3,5 | 2050 | 245 | 160 | 140 | 120 | 3 | 4600x1100*1100 | 4,3 |
W12-4x2500 | 4 | 3,5 | 2550 | 245 | 190 | 170 | 150 | 4 | 5150х1300х1400 | 5,1 |
W12-4x3000 | 4 | 3,5 | 3100 | 245 | 210 | 190 | 170 | 5,5 | 5650х1420х1400 | 6,3 |
W12-6x2000 | 6 | 5 | 2050 | 245 | 190 | 170 | 150 | 4 | 4650х1300х1400 | 4,8 |
W12-6x2500 | 6 | 5 | 2550 | 245 | 210 | 190 | 170 | 5,5 | 5150х1420х1400 | 5,8 |
W12-6x3000 | 6 | 5 | 3100 | 245 | 230 | 210 | 190 | 7,5 | 5860х1430х1400 | 7,1 |
W12-8x2000 | 8 | 6,5 | 2050 | 245 | 210 | 190 | 170 | 5,5 | 4650х1420х1400 | 5,6 |
W12-8x2500 | 8 | 6,5 | 2550 | 245 | 230 | 210 | 190 | 7,5 | 5250х1500х1400 | 6,3 |
W12-8x3000 | 8 | 6,5 | 3100 | 245 | 270 | 250 | 210 | 11 | 5750х2130х2000 | 9,5 |
W12-10x2000 | 10 | 8 | 2050 | 245 | 230 | 210 | 190 | 7,5 | 4700х1420х1400 | 5,8 |
W12-10x2500 | 10 | 8 | 2550 | 245 | 270 | 250 | 210 | 11 | 5270х1420х1400 | 6,5 |
W12-10x3000 | 10 | 8 | 3100 | 245 | 300 | 270 | 220 | 11 | 5700х1500х1500 | 8,8 |
W12-12x2000 | 12 | 10 | 2050 | 245 | 270 | 250 | 210 | 11 | 4770х1520х2130 | 6,5 |
W12-12x2500 | 12 | 10 | 2550 | 245 | 300 | 270 | 220 | 11 | 5200х1500х1500 | 8,2 |
W12-12x3000 | 12 | 10 | 3100 | 245 | 330 | 300 | 240 | 11 | 5770х1900х1880 | 13,5 |
W12-16x2000 | 16 | 13 | 2050 | 245 | 300 | 270 | 220 | 11 | 4700x1500x1500 | 7,5 |
W12-16x2500 | 16 | 13 | 2550 | 245 | 330 | 300 | 240 | 11 | 5550x1840x1820 | 12,1 |
W12-16x3000 | 16 | 13 | 3100 | 245 | 360 | 330 | 250 | 15 | 6300x2000x2050 | 17,1 |
W12-20x2000 | 20 | 16 | 2050 | 245 | 330 | 300 | 240 | 11 | 4700Х1900х2000 | 12,1 |
W12-20x2500 | 20 | 16 | 2550 | 245 | 360 | 330 | 250 | 15 | 5800х2000х2050 | 15,1 |
W12-20x3000 | 20 | 16 | 3100 | 245 | 390 | 360 | 300 | 18,5 | 6500х2250х2550 | 23,0 |
W12-25x2000 | 25 | 20 | 2050 | 245 | 360 | 330 | 250 | 15 | 5300х2000х2050 | 14,0 |
W12-25x2500 | 25 | 20 | 2550 | 245 | 390 | 360 | 300 | 18,5 | 6250х2160х2350 | 22,5 |
W12-25x3000 | 25 | 20 | 3100 | 245 | 430 | 390 | 330 | 22 | 7000х2300х2500 | 30,0 |
W12-30x2000 | 30 | 25 | 2050 | 245 | 390 | 360 | 300 | 18,5 | 5000х2160х2350 | 21,0 |
W12-30x2500 | 30 | 25 | 2550 | 245 | 430 | 390 | 330 | 22 | 6500х2300х2500 | 27,0 |
W12-30x3000 | 30 | 25 | 3100 | 245 | 460 | 420 | 360 | 30 | 7300х2600х2700 | 33,0 |
W12-35x2000 | 35 | 28 | 2050 | 245 | 430 | 390 | 330 | 22 | 6000х2300х2500 | 25,0 |
W12-35x2500 | 35 | 28 | 2550 | 245 | 460 | 240 | 360 | 30 | 6800х2600х2700 | 31,0 |
W12-35x3000 | 35 | 28 | 3100 | 245 | 510 | 460 | 390 | 37 | 7600х2800х2900 | 38,5 |
W12-40x2000 | 40 | 32 | 2050 | 245 | 460 | 420 | 360 | 30 | 6300х2500х2700 | 29,0 |
W12-40x2500 | 40 | 32 | 2550 | 245 | 510 | 460 | 390 | 37 | 7100х2800х2900 | 35,0 |
W12-40x3000 | 40 | 32 | 3100 | 245 | 550 | 510 | 420 | 45 | 8000х3100х3200 | 45,0 |
W12-45x2000 | 45 | 36 | 2050 | 245 | 510 | 460 | 390 | 37 | 6600х2800х2900 | 33,5 |
W12-45x2500 | 45 | 36 | 2050 | 245 | 550 | 510 | 420 | 45 | 7500х3100х3200 | 42,0 |
W12-50x2000 | 50 | 40 | 2050 | 245 | 550 | 510 | 420 | 45 | 7000х3100х3200 | 38,0 |
W12-50x3000 | 50 | 40 | 3100 | 245 | 610 | 560 | 480 | 55 | 8000х3600х3800 | 65,0 |
W12-60x3000 | 60 | 48 | 3100 | 245 | 670 | 620 | 520 | 75 | 10000х4300х4600 | 90,0 |
