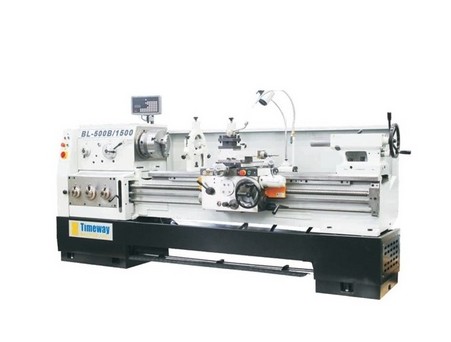

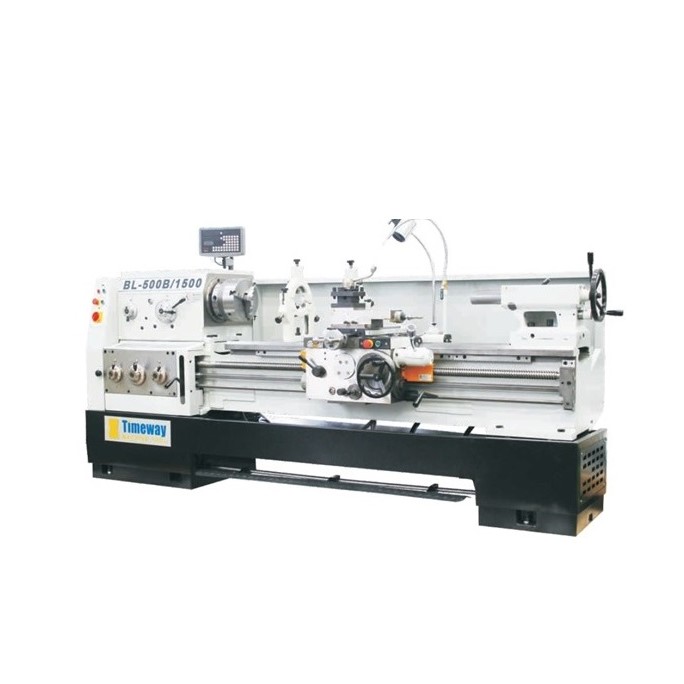

Универсальный токарно-винторезный станок BL-500Bx1500

Универсальный токарно-винторезный станок BL-500B/1500 предназначен для обработки наружных и внутренних поверхностей деталей цилиндрической и конической формы, а также нарезания резьбы. Он широко используется в механических цехах машиностроительных заводов и на ремонтных участках предприятий различных отраслей промышленности.

Описание

Особенности станка BL-500B/1500:

• Шестерни передней бабки изготовлены из высококачественной стали, отшлифованы и закалены более чем на 48° HRC.
• Расположенные в центре логические понятные переключатели подачи и резьбы с ходовым винтом.
• Регулируемая задняя бабка для конусной токарной обработки, маховик имеет регулируемую шкалу (0,02 мм).
• Электромеханический ножной тормоз значительно сокращает время простоя.
• Съёмный мост в выемке станины (ГАП) позволяет обрабатывать заготовки большого диаметра до 710 мм в ГАП.
• Большой внутренний диаметр шпинделя 82 мм позволяет обрабатывать широкую номенклатуру труб и прутков.

В комплект поставки входят:

• 3-кулачковый токарный патрон;
• 4-кулачковый токарный патрон;
• планшайба;
• задний центр вращающийся;
• центр невращающийся;
• неподвижный люнет;
• 4-позиционный резцедержатель 25×25 мм;
• приспособление для точения конусов;
• система подачи СОЖ;
• лампа освещения рабочей зоны;
• защитное ограждение задней стенки;
• руководство по эксплуатации на русском языке.

Отличие от BL-500B/1000

Основное отличие BL-500B/1500 от BL-500B/1000 — увеличенное межцентровое расстояние и максимальная длина обточки:

• Межцентровое расстояние. У BL-500B/1500 оно составляет 1500 мм, а у BL-500B/1000 — 1000 мм. stanok-kpo.ru +1
• Максимальная длина обточки. У BL-500B/1500 — 1450 мм, у BL-500B/1000 — 950 мм. stanok-kpo.ru +1

Другие параметры (диаметр обработки над станиной и суппортом, характеристики шпинделя, диапазон подач и резьб и т. д.) у обеих моделей схожи. Также отличается ход салазок: у BL-500B/1500 он составляет 130 мм, а у BL-500B/1000 — 145 мм. stanok-kpo.ru +1

Таким образом, BL-500B/1500 позволяет обрабатывать более длинные заготовки по сравнению с BL-500B/1000.

Применение:
1. Токарный станок серии BL подходит для обработки внутренних и внешних поверхностей изделий цилиндрической формы, конических поверхностей и других тел вращения: точения различных видов резьб - метрических, дюймовых, модульных, шаговых и питчевых. Также может выполняться работу по сверлению и растачиванию отверстий различных глубин и диаметров. Токарный станок BL500 широко используется для точения различных видов валов, фланцев и обработки прутка.

2. Ширина станины станков этой серии составляет 350 мм, имеет высокую жесткость, поверхность направляющих подвержена закалке ТВЧ.

3. Для удобства работы станок оснащён механизмом ускоренных перемещений, управление осуществляется одним рычагом.

4.  Конструкция и компоновка станка позволяют вести обработку с высоким КПД.

5. Завод изготовитель в строгом соответствии проводит процедуры испытаний и калибровки, для обеспечения высокой точности и надежности станка.
