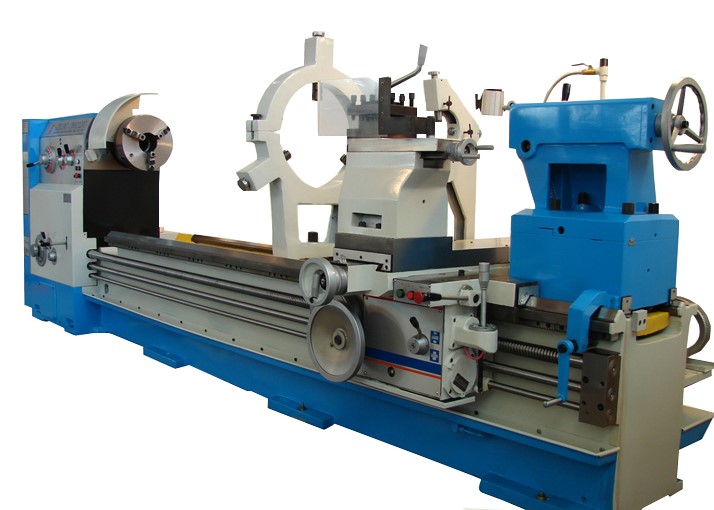

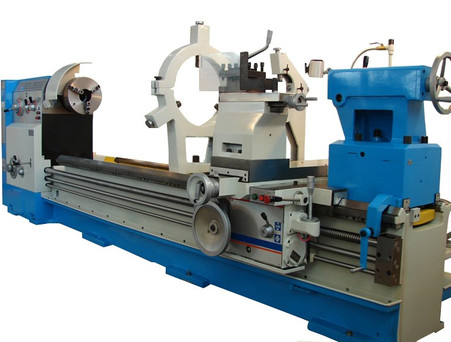

Токарно-винторезный станок CW6183C предназначен для выполнения различных токарных работ: обработка наружного диаметра, внутренних отверстий, всех видов резьбы.
Кроме того, возможно выполнять операции сверления, обработку любых отверстий, обрабатываются различные черные и цветные металлы.
1. Конструкция станка позволяет применять тяжелые режимы резания.
2. Жесткость станины обеспечивается боковыми и внутренними ребрами жесткости.
3. Станки CW6183C имеют преимущества в виде высокой мощности, высокой скорости обработки, низкого уровня шума, высокой жесткости станины, высокой точности обработки. Они также обладают преимуществом простоты и удобства эксплуатации, гибкости настройки, безопасности и надежности. Кроме того, станок изготавливается с применением комплектующих мировых производителей, что так же влияет на стабильную и надежную эксплуатацию.
4. Станок имеет ступенчатую регулировку частоты вращения шпинделя, высокий крутящий момент, а также ускоренные перемещения суппорта.
Модель | Ед.изм. | CW6183C | CW6283C | |
Диаметр обработки над станиной | мм | 830 | 830 | |
Диаметр обработки в выточке (GAP) | мм | - | 1000 | |
Диаметр обработки над суппортом | мм | 550 | 550 | |
Расстояние межцентровое | мм | 750,1000,1500,2000,3000,4500,6000 | ||
Размер выточки в станине (GAP) | мм | -/300 | ||
Тип шпинделя | Cll или D11 | |||
Отверстие шпинделя | мм | Ø105, Ø130 | ||
Частота вращения шпинделя | мин-1 | 10—800/18 | ||
Перемещение салазок суппорта, | мм | 480 | ||
Верхнее перемещение салазок | мм | 225 | ||
Ускоренное перемещение суппорта Z/X | мм/мин | продольное:3200,поперечное:1900 | ||
Диаметр пиноли задней бабки | мм | 90 | ||
Ход пиноли | мм | 260 | ||
Конус пиноли | MT5 | |||
Ширина станины | мм | 550 | ||
Резьба метрическая | mm/kinds | 1—240/53 | ||
Резьба дюймовая | tpi/kinds | 30—2/31 | ||
Резьба модульная | mm/kinds | 0.25—60/46 | ||
Резьба питчевая | Lpi/kinds | 60—0.5/47 | ||
Мощность электродвигателя главного привода | кВт | 11 | ||
Габаритные размеры | Длина | мм | 3460,3390,3795,4330,5310,6810,8310 | |
Ширина | мм | 1400 | ||
Высота | мм | 1800 | ||
Вес | кг | 4650 | 4650 | |
5100 | 5100 | |||
5600 | 5600 | |||
6100 | 6100 | |||
6600 | 6600 | |||
7600 | 7600 | |||
8600 | 8600 |
