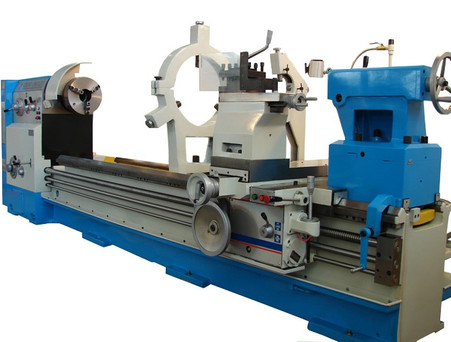

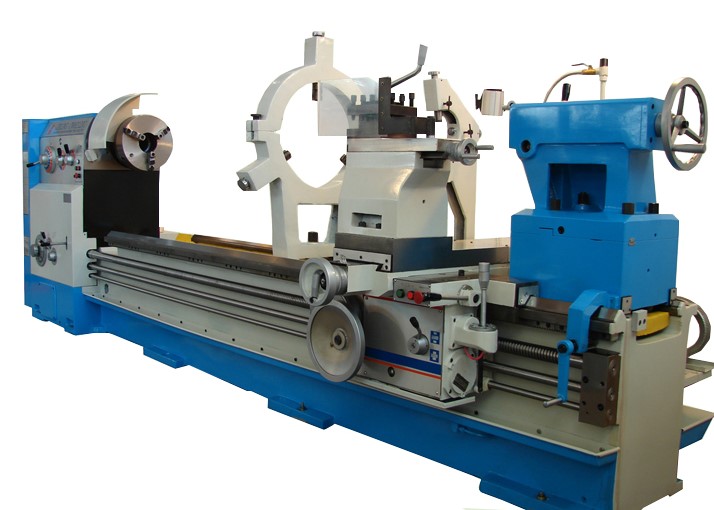

Токарно-винторезный станок CW6173C предназначен для выполнения различных токарных работ: обработка наружного диаметра, внутренних отверстий, всех видов резьбы.
Кроме того, возможно выполнять операции сверления, обработку любых отверстий, обрабатываются различные черные и цветные металлы.
1. Конструкция станка позволяет применять тяжелые режимы резания.
2. Жесткость станины обеспечивается боковыми и внутренними ребрами жесткости.
3. Станки CW6173C имеют преимущества в виде высокой мощности, высокой скорости обработки, низкого уровня шума, высокой жесткости станины, высокой точности обработки. Они также обладают преимуществом простоты и удобства эксплуатации, гибкости настройки, безопасности и надежности. Кроме того, станок изготавливается с применением комплектующих мировых производителей, что так же влияет на стабильную и надежную эксплуатацию.
4. Станок имеет ступенчатую регулировку частоты вращения шпинделя, высокий крутящий момент, а также ускоренные перемещения суппорта.
| Модель | Ед.изм. | CW6173C | CW6273C | |
| Диаметр обработки над станиной | мм | 730 | 730 | |
| Диаметр обработки в выточке (GAP) | мм | - | 900 | |
| Диаметр обработки над суппортом | мм | 450 | 450 | |
| Расстояние межцентровое | мм | 750,1000,1500,2000,3000,4500,6000 | ||
| Размер выточки в станине (GAP) | мм | -/300 | ||
| Тип шпинделя | Cll или D11 | |||
| Отверстие шпинделя | мм | Ø105, Ø130 | ||
| Частота вращения шпинделя | мин-1 | 10—800/18 | ||
| Перемещение салазок суппорта, | мм | 480 | ||
| Верхнее перемещение салазок | мм | 225 | ||
| Ускоренное перемещение суппорта Z/X | мм/мин | продольное:3200,поперечное:1900 | ||
| Диаметр пиноли задней бабки | мм | 90 | ||
| Ход пиноли | мм | 260 | ||
| Конус пиноли | MT5 | |||
| Ширина станины | мм | 550 | ||
| Резьба метрическая | mm/kinds | 1—240/53 | ||
| Резьба дюймовая | tpi/kinds | 30—2/31 | ||
| Резьба модульная | mm/kinds | 0.25—60/46 | ||
| Резьба питчевая | Lpi/kinds | 60—0.5/47 | ||
| Мощность электродвигателя главного привода | кВт | 11 | ||
| Габаритные размеры | Длина | мм | 3460,3390,3795,4330,5310,6810,8310 | |
| Ширина | мм | 1400 | ||
| Высота | мм | 2000 | ||
| Вес | кг | 4450 | 4450 | |
| 4700 | 4700 | |||
| 5200 | 5200 | |||
| 5700 | 5700 | |||
| 6400 | 6400 | |||
| 7500 | 7500 | |||
| 8500 | 8500 | |||
