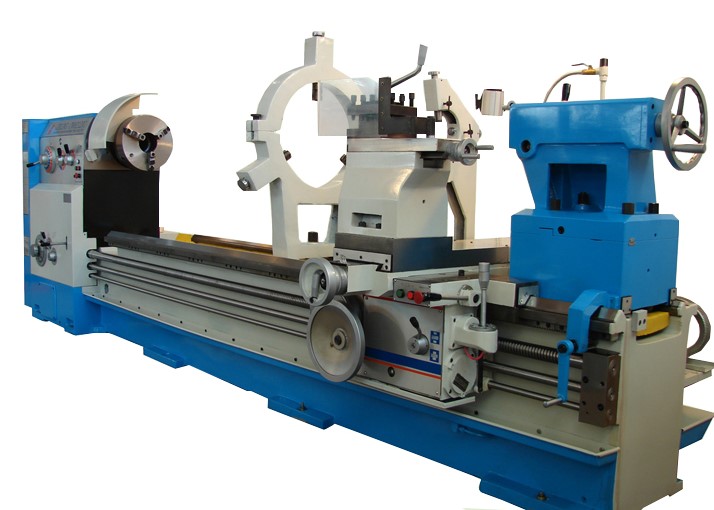

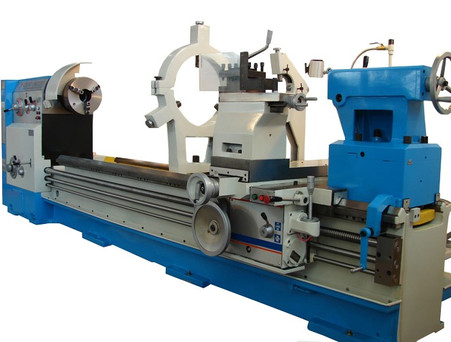

Токарно-винторезный станок CW6163C предназначен для выполнения различных токарных работ: обработка наружного диаметра, внутренних отверстий, всех видов резьбы.
Кроме того, возможно выполнять операции сверления, обработку любых отверстий, обрабатываются различные черные и цветные металлы.
1. Конструкция станка позволяет применять тяжелые режимы резания.
2. Жесткость станины обеспечивается боковыми и внутренними ребрами жесткости.
3. Станки CW6163C имеют преимущества в виде высокой мощности, высокой скорости обработки, низкого уровня шума, высокой жесткости станины, высокой точности обработки. Они также обладают преимуществом простоты и удобства эксплуатации, гибкости настройки, безопасности и надежности. Кроме того, станок изготавливается с применением комплектующих мировых производителей, что так же влияет на стабильную и надежную эксплуатацию.
4. Станок имеет ступенчатую регулировку частоты вращения шпинделя, высокий крутящий момент, а также ускоренные перемещения суппорта.
Модель |
Ед.изм. | CW6163C | CW6263C | ||
| Диаметр обработки над станиной | мм | 630 | 630 | ||
| Диаметр обработки в выточке (GAP) | мм | - | 800 | ||
| Диаметр обработки над суппортом | мм | 350 | 350 | ||
| Расстояние межцентровое | мм | 750,1000,1500,2000,3000,4500,6000 | |||
| Размер выточки в станине (GAP) | мм | - | 300 | ||
| Тип шпинделя | Cll или D11 | ||||
| Отверстие шпинделя | мм | Ø105, Ø130 | |||
| Частота вращения шпинделя | мин-1 | 10—800/18 | |||
| Перемещение салазок суппорта, | мм | 480 | |||
| Верхнее перемещение салазок | мм | 225 | |||
| Ускоренное перемещение суппорта Z/X | мм/мин | продольное:3200,поперечное:1900 | |||
| Диаметр пиноли задней бабки | мм | 90 | |||
| Ход пиноли | мм | 260 | |||
| Конус пиноли | MT5 | ||||
| Ширина станины | мм | 550 | |||
| Резьба метрическая | mm/kinds | 1—240/53 | |||
| Резьба дюймовая | tpi/kinds | 30—2/31 | |||
| Резьба модульная | mm/kinds | 0.25—60/46 | |||
| Резьба питчевая | Lpi/kinds | 60—0.5/47 | |||
| Мощность электродвигателя главного привода | кВт | 11 | |||
| Габаритные размеры | Длина | мм | 3460,3390,3795,4330,5310,6810,8310 | ||
| Ширина | мм | 1400 | |||
| Высота | мм | 2000 | |||
| Вес | кг | 4250 | 4250 | ||
| 4500 | 4500 | ||||
| 5000 | 5000 | ||||
| 5500 | 5500 | ||||
| 6200 | 6200 | ||||
| 7300 | 7300 | ||||
| 8300 | 8300 | ||||
