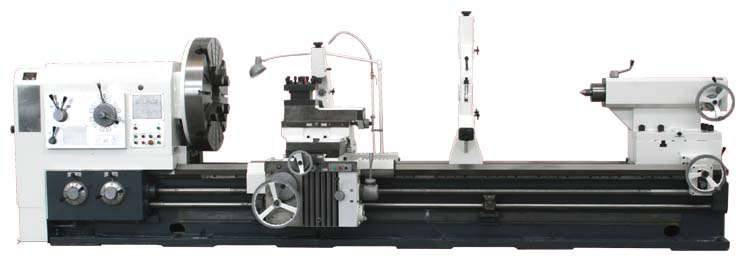

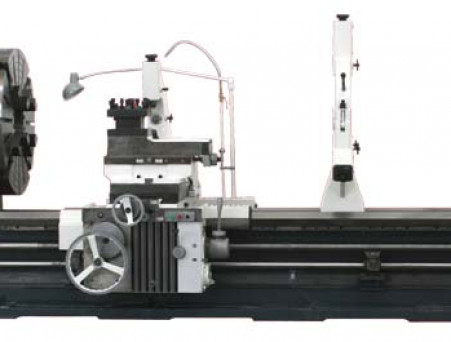

Токарно-винторезный станок CW61100B

Узнайте о ближайшей поставке и получите ответы на другие интересующие вопросы

Заказать заявку

Оформить лизинг

Есть вопросы? Задайте их нашим менеджерам:

+375 29 695-02-36
+375 29 101-03-27
+375 17 360-03-89

Опыт более 10 лет

Выгодные цены и условия

Соблюдение сроков поставки

Гарантийное обслуживание

Характеристики

Описание
Характеристики

Токарно-винторезный станок CW61100B используется для высокоскоростного и силового точения. Имеет высокую мощность, высокую жесткость станины (ширина станины 755 мм) и широкий диапазон скоростей вращения.

Особенности:

1.Станина с высокой жесткостью. Цельнолитая, внутренняя структура коробчатого типа, повышенной жесткости, направляющие закалены ТВЧ, применяется покрытие TSF для минимизации износа направляющих.

2.Главный шпиндель с высокой жесткостью и высокой точностью

Подшипники шпинделя используется только брендовых производителей, шпиндельная коробка термосимметричной конструкции для предотвращения смещения оси шпинделя, масляная смазка для минимизации тепловых искажений. Шпиндель с тремя опорными конструкциями для обеспечения точности и повышения жесткости, все шестерни закалены, а зубцы отшлифованы для обеспечения точной передачи и низкого уровня шума. Таким образом, шпиндель отличается низким нагревом, минимальным тепловым искажением и стабильно высокой точностью в течение длительного времени.

Наименование	Ед.изм.	CW61100B
Диаметр обработки над станиной	мм	1000
Диаметр обработки над суппортом	мм	615
Расстояние межцентровое	мм	1500/3000/5000/6000/8000/10000/12000/14000/16000/18000
Максимальная длина точения	мм	1300/2800/4800/5800/7800/9800/11800/13800/15800/17800
Ширина станины	мм	755
Тип шпинделя	мм	A2-15(8XM22)
Отверстие шпинделя	мм	130
Конус шпинделя		1:20/140
Диапазон скоростей шпинделя (вперед)		21
Диапазон скоростей шпинделя (реверс)		12
частота вращения шпинделя (вперед)	мин^-1	3.15-315
частота вращения шпинделя (реверс)	мин^-1	3.5-291
Количество продольных/поперечных подач		56/56
Подача на оборот, продольная	мм	0.1-12(0.004"-0.473")
Подача на оборот, поперечная	мм	0.05-6(0.002"-0.236")
Подача на оборот, салазки	мм	0.025-3(0.001"-0.118")
Резьба метрическая		44;1-120 мм
Резьба дюймовая		31;28-1/4
Резьба модульная		45:0.5-60mm
Резьба питчевая		38:1/2-56DP
Расстояние между осевой линией шпинделя и плоскостью опоры инструмента	мм	48
Сечение хвостовика инструмента	мм	□45
Угол поворота резцедержателя	°	±90°
Максимальное перемещение суппорта	мм	1450/2950/4950/5950/7950/9950/11950/13950/15950/17950
Максимальный поперечный ход салазок	мм	300
Максимальный продольный ход салазок	мм	520(20")
Ускоренное перемещение суппорта Z	мм/мин	3740
Ускоренное перемещение суппорта X	мм/мин	1870
Ускоренное перемещение салазок	мм/мин	935
Диаметр пиноли задней бабки	мм	160(6")
Ход пиноли	мм	300(12")
Конус пиноли		Morse 6
Мощность электродвигателя главного привода	кВт	22
Допустимый вес заготовки	кг	8000
ширина	мм	2150
высота	мм	1700
