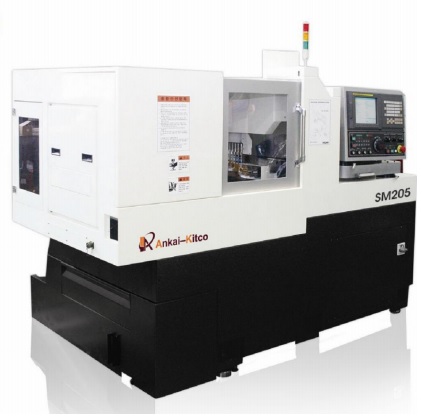

Прутковый автомат продольного точения с ЧПУ SM205G


Узнайте о ближайшей поставке и получите ответы на другие интересующие вопросы

Есть вопросы? Задайте их нашему менеджеру!
+375 29 695-02-36
Характеристики
  • Описание
  • Характеристики

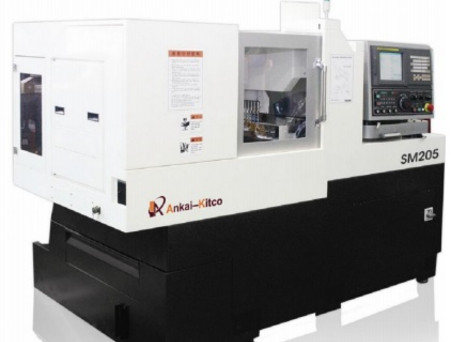

Прутковый автомат продольного точения с ЧПУ SM205G
Прутковые токарные станки с ЧПУ применяют для высокопроизводительной токарно-фрезерной обработки технически-сложных изделий,  в массовом и крупносерийном производствах.  Реализация поставленных задач выполняется путём подбора правильного типоразмера и опций
токарного автомата. Количество ячеек под  установку режущего инструмента, приводного инструмента, наличие контр-шпинделя и прочих опции согласовывается с Заказчиком.



Описание продукта: Блок Технические характеристики
Производительность Максимальный диаметр обработки Мм 20
Минимальная длинна обработки Мм 260

Частота вращения шпинделя Об/мин 6000
Частота вращения контр-шпинделя Об/мин 6000
Частота вращения приводного инструмента Об/мин 5000

Точность позиционирования оси С мм 1/1000 (0,001)

Параметры перемещения Ход X1 оси Мм 60
Перемещение по оси Y Мм 342,5
Z1 оси Мм 260
X2 оси Мм 355
Z2 оси Мм 224
Быстрая подача скорость X1 оси М/мин 24
Y/Z1/X2/Z2 оси М/мин 24
Параметры инструментов Количество резцов наружной обработки для главного шпинделя шт. 6
Количество осевого инструмента для главного шпинделя (Y ось) шт. 5
Количество радиального приводного инструмента для главного шпинделя шт. 4
Количество осевого инструмента для противошпинделя шт. 2 (вращение) + 2 (фиксированное)
Сечение резца Мм 12 × 12
Посадочный диаметр осевого инструмента Мм 25
Тип крпления приводного инструмента Мм ER16
Привод шпинделя/ контр-шпинделя КВт 4,4/2,9

Моторы Мощность привода подачи КВт 0,75
Мощность станции  СОЖ КВт 0,4

Мощность станции смазки Вт 5
Охлаждающей жидкости двигателя КВт 0,4 (давление 0,5 бар)
Емкость бака СОЖ Л 180
Емкость бака смазки Л 1,8
Высота от пола до центра шпинделя Мм 1000
Измерение Мм 2560 × 1510 × 1660
Масса брутто Кг 3600
