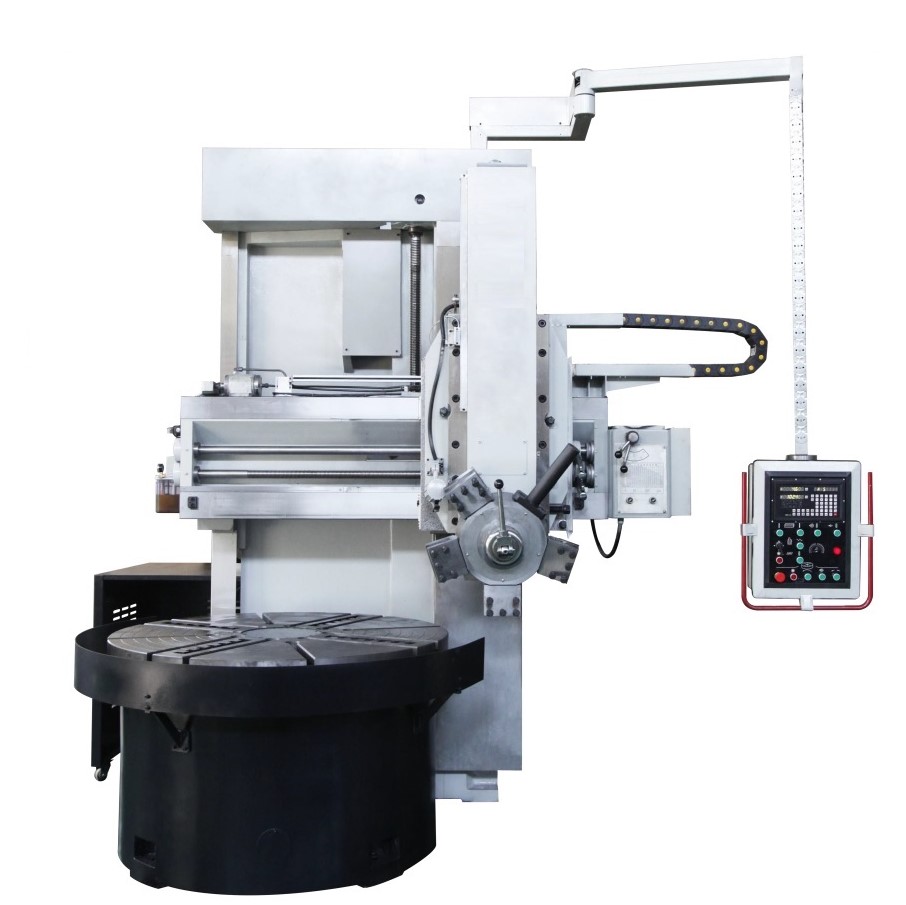

Одностоечные токарно-карусельные станки серии VL, предназначены для тяжёлой высокопроизводительной обработки с высокой точностью крупных изделий.
Токарно-карусельный станок имеет одностоечную структуру, вращающийся стол и вертикальное перемещение ползуна по вертикальной стойке. В базовую комплектацию входит 5-ти позиционный вертикальный резцедержатель, как опцию, можно укомплектовать боковым резцедержателем. Опционально возможно оснащение устройством цифровой индикации (УЦИ). Токарно-карусельные станки серии VL позволяют использовать инструмент с механическим креплением режущих пластин для обработки чёрных и цветных металлов.
VL800E - диаметр точения 800 мм; размер планшайбы 720 мм
VL1000E - диаметр точения 1000 мм; размер планшайбы 900 мм
VL1250E - диаметр точения 1250 мм; размер планшайбы 1000/1400 мм
VL1600E - диаметр точения 1600 мм; размер планшайбы 1000/1400/1600 мм
VL2000E - диаметр точения 2000 мм; размер планшайбы 1250/1600/2000 мм
| Параметр | Ед. изм. | VL800E | VL1000E | VL1250E | VL1600E | VL2000E |
| Макс. диаметр точения | мм | 800 | 1000 | 1250 | 1600 | 2000 |
| Размер стола | мм | 720 | 900 | 1010 | 1400 | 1800 |
| макс. высота обработки | см | 80 | 80 | 100/140 | 100/140/160 | 12.50/160/200 |
| Макс. нагрузка на стол | т | 2 | 3 | 5 | 5/8 | 8/12 |
| Максимальное осевое усилие | кН | 20 | 20 | 20 | 25 | 25 |
| Макс. осевое усилие (боковой резцедерж) | кН | 15 | 15 | 20 | 20 | 20 |
| Максимальный крутящий момент стола | кН.м | 10 | 12.5 | 17.5 | 25 | 32 |
| Диапазон скоростей стола(16 ступеней) | мин-1 | 10-315 | 8-250 | 6.3-200 | 5-160 | 2.5-125 |
| Угол поворота вертикального резца | ±30° | ±30° | ±30° | ±30° | ±30° | |
| Диапазон подач (12 диапазонов) | мм/мин | 0.8-86 | 0.8-86 | 0.8-86 | 0.8-86 | 0.8-86 |
| Горизонтальное перемещение резцедержателя | мм | 570 | 670 | 700 | 915 | 1150 |
| Вертикальное перемещение резцедержателя | мм | 650 | 650 | 650 | 800 | 800 |
| Горизонтальное перемещение бокового резцедержателя | мм | 500 | 500 | 500 | 500 | 630 |
| Вертикальное перемещение бокового резцедержателя | мм | 810 | 810 | 980 | 980 | 1180 |
| Ускоренное перемещение резцедержателя | мм/мин | 1800 | 1800 | 1800 | 1800 | 1800 |
| Сечение державки резца | мм | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 |
| Мощность главного электродвигателя, | кВт | 22 | AC: 22 | AC: 22 | AC: 30 | AC: 37 |
| Габаритные размеры | мм | 2187*2200*3515 | 2360*2300*3580 | 2360*2300*3580 | 2830*2870*3870 | 3210*4050*4200 |
