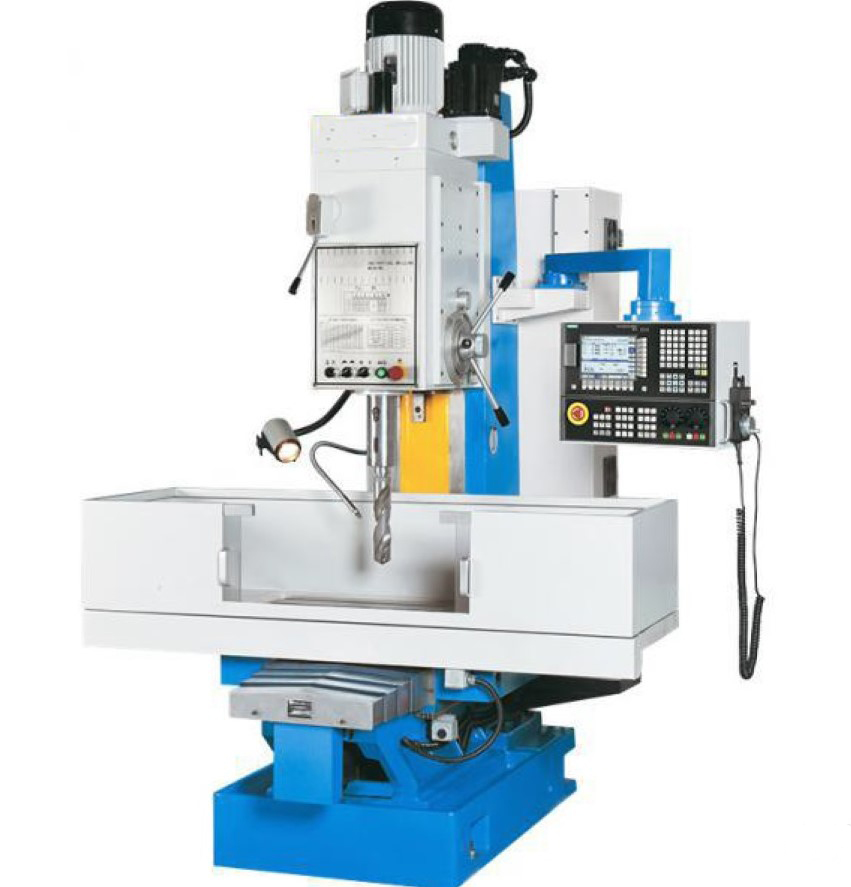

Вертикально сверлильный станок с ЧПУ ZK-40A


Узнайте о ближайшей поставке и получите ответы на другие интересующие вопросы

Есть вопросы? Задайте их нашему менеджеру!
+375 29 695-02-36
Характеристики
  • Описание
  • Характеристики

Вертикально сверлильный станок с ЧПУ ZK-40A предназначен для операций сверления, развёртывания, глубокой обработки, ряда отверстий и других работ.

Вертикально сверлильный станок с ЧПУ ZK-40A предназначен для обработки изделий из конструкционной стали, нержавещей стали, алюминия и материалов из цветных сплавов. Благодаря наличию в базовой комплектации системы ЧПУ Siemens 808 процесс создания управляющих программ и производительность станка повышена.

Циклы обработки сопровождаются графической поддержкой. Станина станка имеет коробчатую конструкцию, выполненную из серого чугуна, с широкими направляющими, прошедшими закалку.
Мощный главный двигатель с многоступенчатой механической коробкой скоростей позволяет достичь высокий крутящий момент во всем диапазоне частоты вращения.

Комплектация:

  • система  ЧПУ Siemens 808 D ,
  • освещение рабочей зоны,
  • система подачи СОЖ,
  • крепёжные болты,
  • частичное ограждение рабочей зоны,
  • руководство по эксплуатации на русском языке
Параметр Значение
диаметр сверления 40 мм
нарезаемая резьба 32 мм
Рабочая зона
технологический ход, ось X 850 мм
технологический ход, ось Y 400 мм
технологический ход, ось Z 240 мм
размеры стола 1000x545 мм
допуст. нагрузка стола 300 кг
Т-образные пазы, число/ ширина/ расстояние 3 шт/18 мм/100 мм
расстояние торец шпинделя/стол (макс.) 100 - 700 мм
вылет 335 мм
Главный шпиндель
диапазон частоты вращения 31,5 - 1400 об/мин
конус шпинделя MK 4 / MT 4
Подача
ускоренный ход по оси X/ Y 15000/15000 мм/мин
ускоренный ход по оси Z 1100 мм/мин
рабочая подача по оси Х/ Y 15000/15000 мм/мин
рабочая подача по оси Z 11000 мм/мин
точность позиционирования ±0,025 мм
точность повтора ±0,015 мм
Мощность
мощность двигателя гл. привода 3 кВт
мощность двигателя, ось Х 1,5 кВт
мощность двигателя Y 1,5 кВт
мощность двигателя Z 1,5 кВт
Размеры и масса
габариты 1850x1720x2500 мм
масса 2400 кг
