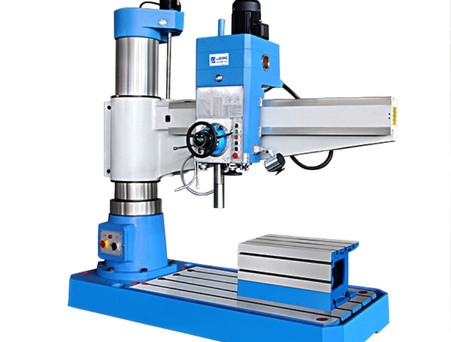

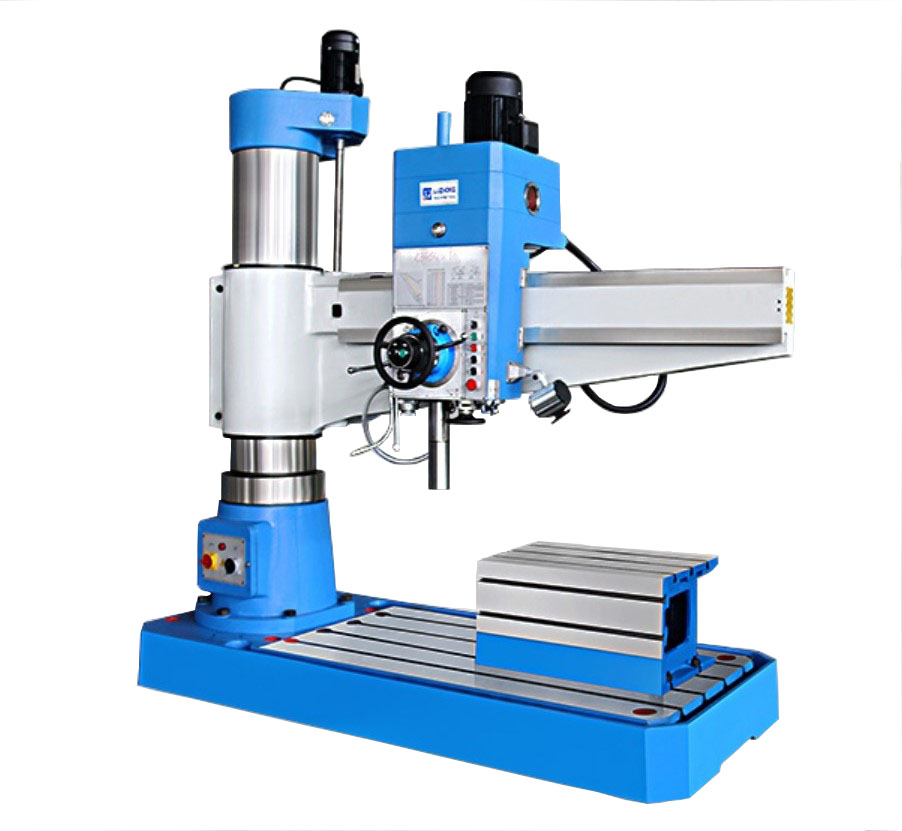

Радиально-сверлильный станок Z3080х25


Узнайте о ближайшей поставке и получите ответы на другие интересующие вопросы

Есть вопросы? Задайте их нашему менеджеру!
+375 29 695-02-36
Характеристики
  • Описание
  • Характеристики

Радиально-сверлильные станки Z3032x10 используются для обработки и получения отверстий в изделиях средних и крупных размеров.

На станках этого типа можно выполняются такие виды работ, как: сверление, зенкерование, развертывание, подрезка торцов и нарезание резьбы. Радиально-сверлильные  станки нашли применение во всех типах производств: индивидуальном, мелкосерийном серийном.

Все узлы станка изготовлены из высокопрочных сталей и сплавов, также ключевые узлы проходят термическую обработку, что обеспечивает надежность и долговечность станка в период эксплуатации.
Зажим и смена скоростей управляются гидравликой.

Механические и электрические органы управления станком размещены в передней бабке для простого и быстрого использования.
Станок состоит из следующих частей: основания, внутренняя и внешняя колонны, рабочий стол, шпиндельная бабка, главный привод, система подачи СОЖ, система централизованной смазки, электрического оборудования.
С помощью специального механизма можно выбрать скорость резания и скорость подач без остановки станка.
Шпиндельная головка, манипулятор и колонна обладают плавностью и точностью хода.
Механизмы управления сверлильным  станком находятся на передней поверхности шпиндельной бабки. Насос и бак СОЖ располагается в основании станка.
Электрошкаф размещён на задней поверхности руки в специальной нише.

Комплектация
Стандартная комплектация

  • Стол коробчатый
  • Система охлаждения
  • Болты для фундамента
  • Инструмент
Z3080х25 Значение
Максимальный диаметр сверления, мм 80
Расстояние между осью шпинделя и колонной, мм 500~2500
Расстояние от торца шпинделя до поверхности основания, мм 550~2000
Перемещение шпинделя, мм 450
Горизонтальное перемещение шпиндельной бабки, мм 2000
Конус шпинделя (Морзе №) 6
Мощность двигателя шпинделя, кВт 7.5
Диапазон скоростей шпинделя, об/мин 16-1250
Количество скоростей шпинделя 16
Диапазон подач шпинделя, мм/об 0.04-3.20
Количество подач шпинделя 16
Размеры стола, мм 1000×800
Угол поворота руки, ° +/-180
Габаритные размеры, мм 3730×1400×4025
Вес нетто, кг 11000
