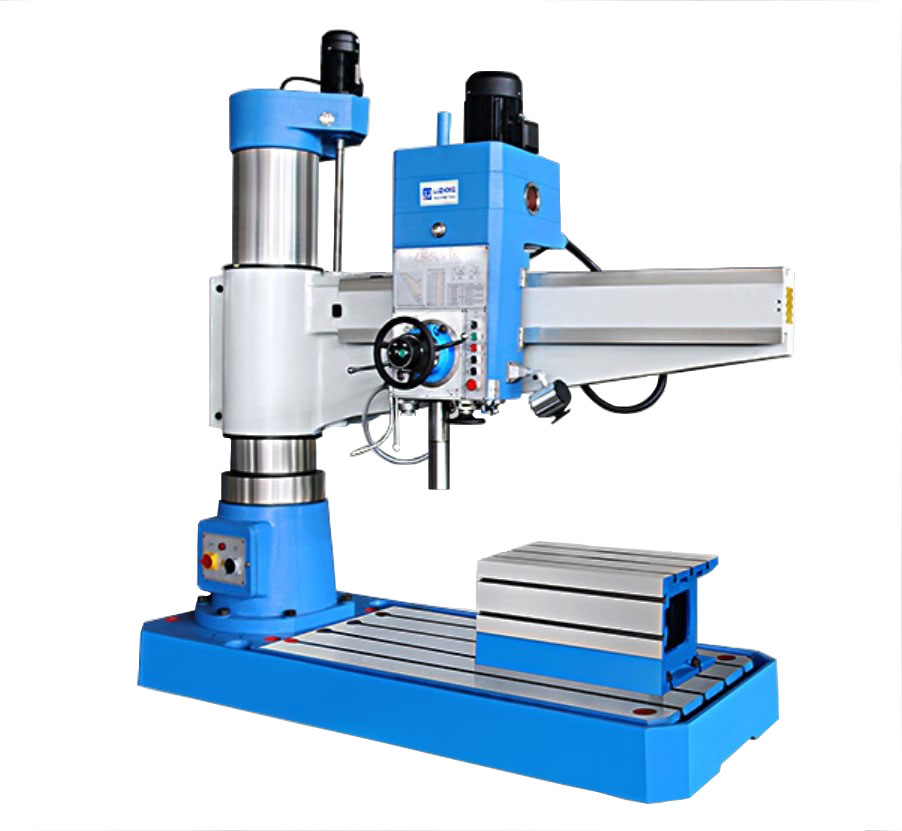

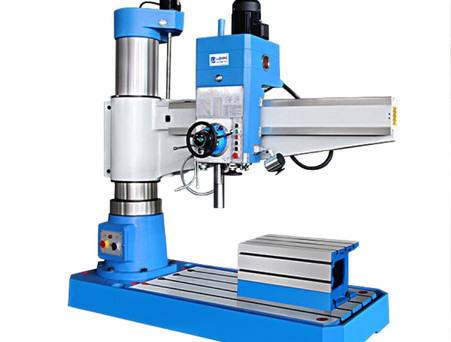

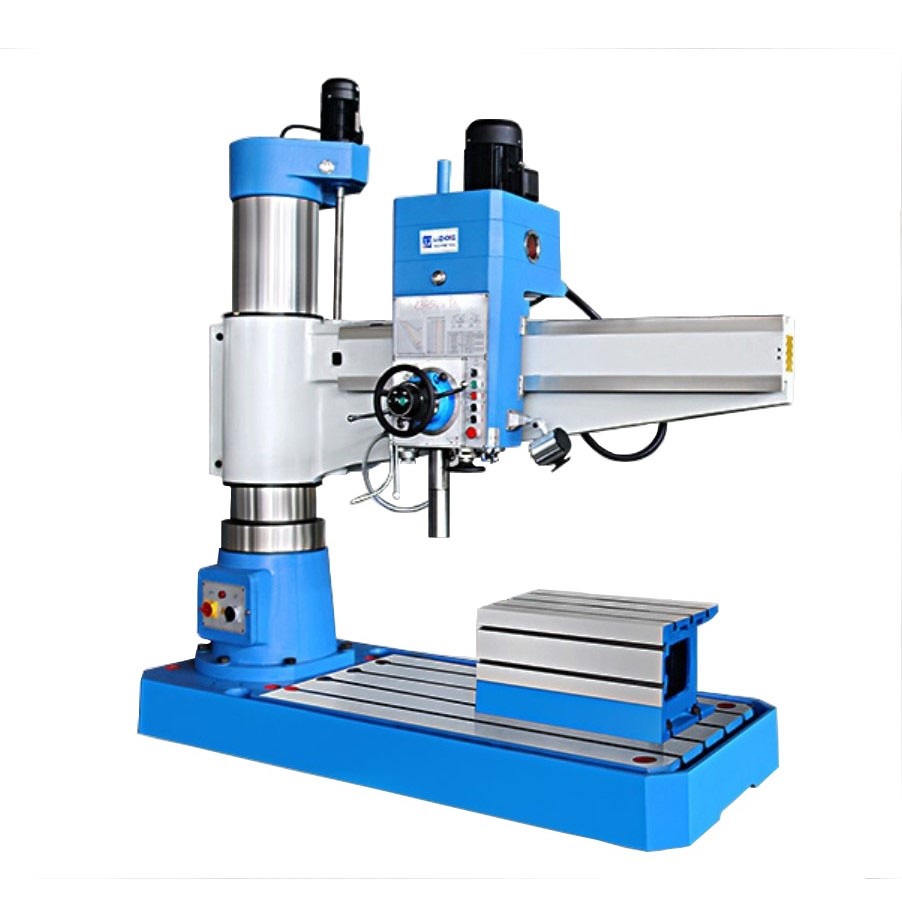

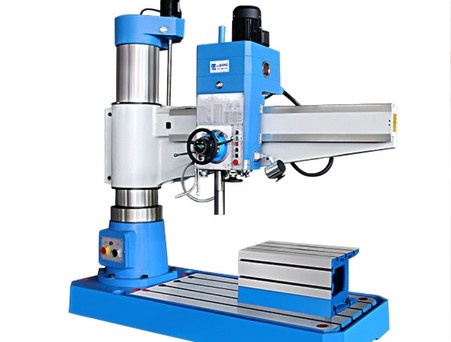

Радиально-сверлильный станок Z3050x16


Узнайте о ближайшей поставке и получите ответы на другие интересующие вопросы

Есть вопросы? Задайте их нашему менеджеру!
+375 29 695-02-36
Характеристики
  • Описание
  • Характеристики

Радиально-сверлильные станки Z3050x16 используются для обработки и получения отверстий в изделиях средних и крупных размеров.

На станках этого типа можно выполняются такие виды работ, как: сверление, зенкерование, развертывание, подрезка торцов и нарезание резьбы. Радиально-сверлильные  станки нашли применение во всех типах производств: индивидуальном, мелкосерийном серийном.

Все узлы станка изготовлены из высокопрочных сталей и сплавов, также ключевые узлы проходят термическую обработку, что обеспечивает надежность и долговечность станка в период эксплуатации.
Зажим и смена скоростей управляются гидравликой.

Механические и электрические органы управления станком размещены в передней бабке для простого и быстрого использования.
Станок состоит из следующих частей: основания, внутренняя и внешняя колонны, рабочий стол, шпиндельная бабка, главный привод, система подачи СОЖ, система централизованной смазки, электрического оборудования.

С помощью специального механизма можно выбрать скорость резания и скорость подач без остановки станка.
Шпиндельная головка, манипулятор и колонна обладают плавностью и точностью хода.
Механизмы управления сверлильным  станком находятся на передней поверхности шпиндельной бабки. Насос и бак СОЖ располагается в основании станка.
Электрошкаф размещён на задней поверхности руки в специальной нише.

Комплектация
Стандартная комплектация

  • Стол коробчатый
  • Система охлаждения
  • Болты для фундамента
  • Инструмент
Модель Z3050х16/1
Макс. диаметр сверления, мм 50
Расстояние между шпинделем и колонной Макс.,
мм
1600
Мин., мм 350
Расстояние между шпинделем и столом Макс.,
мм
1240
Мин.,
мм
320
Конус Морзе 5
Перемещение шпинделя, мм 330
Кол-во рядов частот вращения 16
Чистота вращения шпинделя, об/мин 25-2000
Кол-во             подач 16
Подача, мм/об 0,04-3,2
Размер стола 500x630
Мощность двигателя, кВт 4
Вес нетто/брутто 3500/4000
Габаритные размеры (Д×Ш×В), мм 2500х1060х2800
