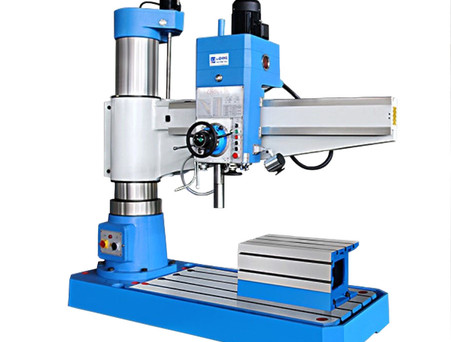

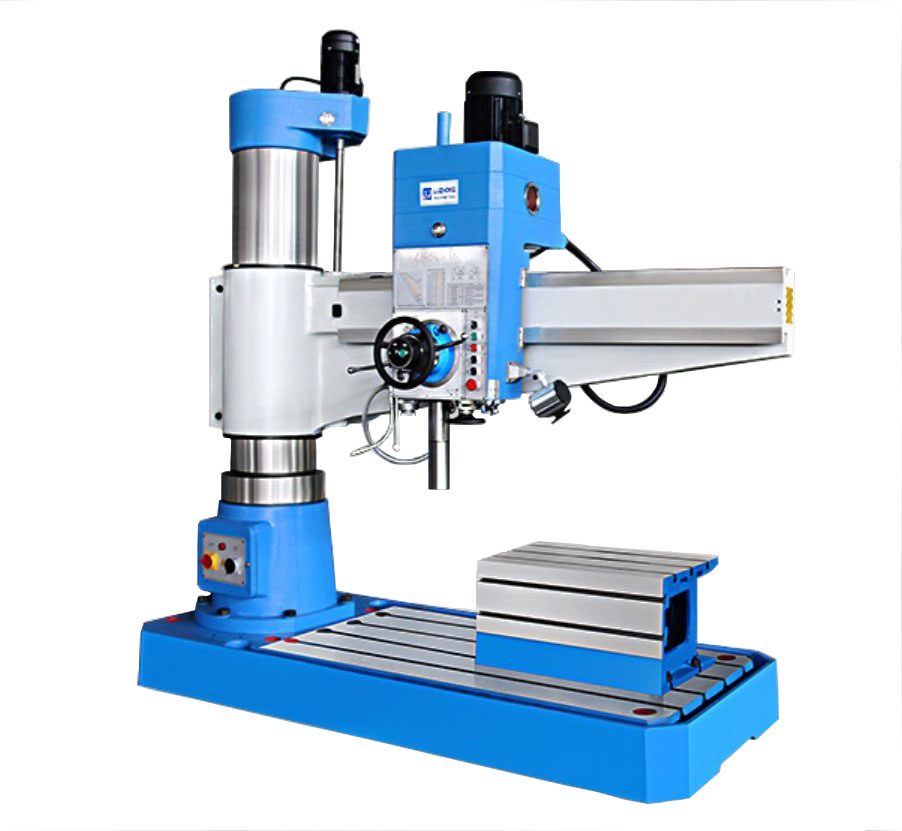

Радиально-сверлильный станок Z3032×10


Узнайте о ближайшей поставке и получите ответы на другие интересующие вопросы

Есть вопросы? Задайте их нашим менеджерам:
+375 29 695-02-36
+375 29 101-03-27
+375 17 360-03-89

Опыт более 10 лет

Выгодные цены и условия

Соблюдение сроков поставки

Гарантийное обслуживание
Характеристики
  • Описание
  • Характеристики

Радиально-сверлильные станки Z3032x10 используются для обработки и получения отверстий в изделиях средних и крупных размеров.

На станках этого типа можно выполняются такие виды работ, как: сверление, зенкерование, развертывание, подрезка торцов и нарезание резьбы. Радиально-сверлильные  станки нашли применение во всех типах производств: индивидуальном, мелкосерийном серийном.

Все узлы станка изготовлены из высокопрочных сталей и сплавов, также ключевые узлы проходят термическую обработку, что обеспечивает надежность и долговечность станка в период эксплуатации.

Зажим и смена скоростей управляются гидравликой. Механические и электрические органы управления станком размещены в передней бабке для простого и быстрого использования.
Станок состоит из следующих частей: основания, внутренняя и внешняя колонны, рабочий стол, шпиндельная бабка, главный привод, система подачи СОЖ, система централизованной смазки, электрического оборудования.

С помощью специального механизма можно выбрать скорость резания и скорость подач без остановки станка.
Шпиндельная головка, манипулятор и колонна обладают плавностью и точностью хода.

Механизмы управления сверлильным  станком находятся на передней поверхности шпиндельной бабки. Насос и бак СОЖ располагается в основании станка.
Электрошкаф размещён на задней поверхности руки в специальной нише.

Комплектация
Стандартная комплектация

  • Стол коробчатый
  • Система охлаждения
  • Болты для фундамента
  • Инструмент
Модель   Z3032×10
Макс. диаметр сверления мм Φ32
Tensile strength Mpa 500-600
Диаметр колоны  мм 200
Расстояние от оси шпинделя до колонны мм 200-910
Перемещение шпиндельной бабки мм 710
Расстояние между шпинделем и колонной мм 330-1060
Rocker arm lift distance mm 730
Ход шпинделя мм 120
Конус   МТ4
Кол-во рядов частот вращения об/мин 108  162  262  398  665  1000(6 ступеней)
Подача мм/об 0.10 - 0.25
Max. spindle allows feed resistance N 5300
Угол поворота руки ° + 180
Мощность главного двигателя, кВт кВт 1.5/2.2
Lifting motor power kw 0.55
Мощность двигателя насоса охлаждения кВт 0.04
Брутто/ нетто кг 2100/1600
Габаритные размеры (Д×Ш×В) мм 1400×660×2060
