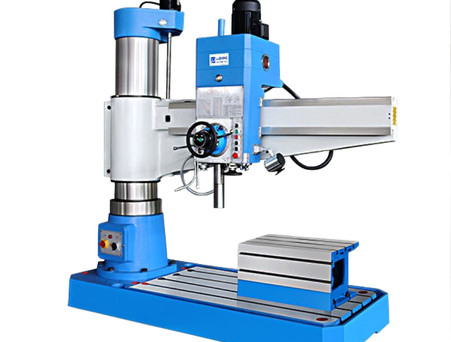

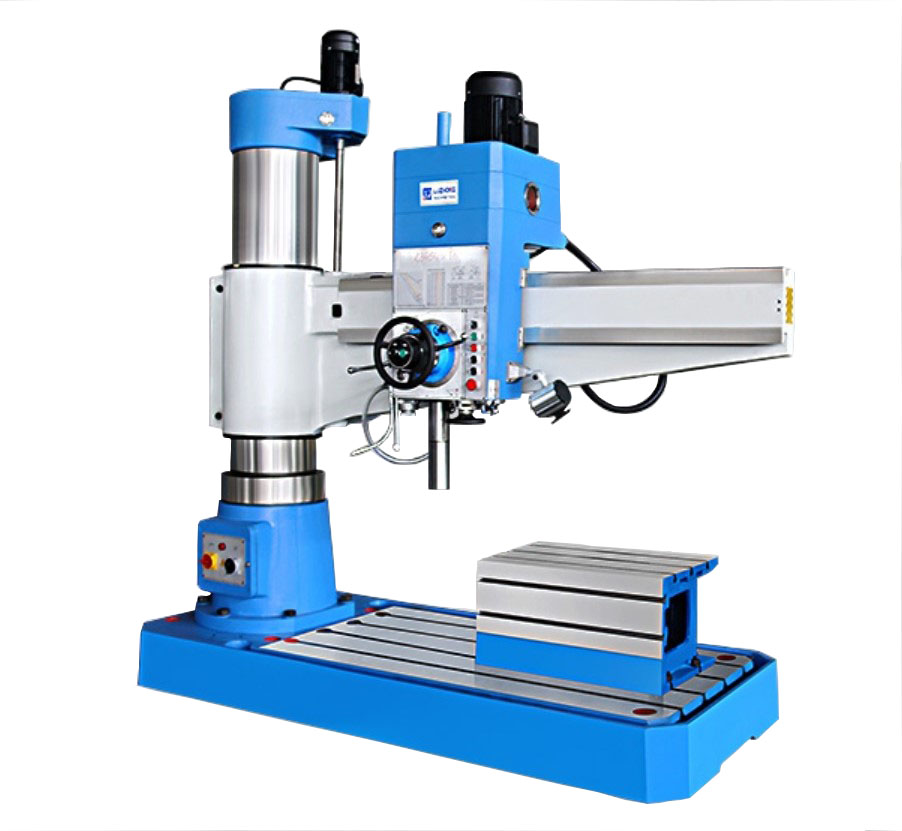

Радиально-сверлильный станок Z30100х31


Узнайте о ближайшей поставке и получите ответы на другие интересующие вопросы

Есть вопросы? Задайте их нашему менеджеру!
+375 29 695-02-36
Характеристики
  • Описание
  • Характеристики

Радиально-сверлильные станки Z30100х31 используются для обработки и получения отверстий в изделиях средних и крупных размеров.

На станках этого типа можно выполняются такие виды работ, как: сверление, зенкерование, развертывание, подрезка торцов и нарезание резьбы. Радиально-сверлильные  станки нашли применение во всех типах производств: индивидуальном, мелкосерийном серийном.

Все узлы станка изготовлены из высокопрочных сталей и сплавов, также ключевые узлы проходят термическую обработку, что обеспечивает надежность и долговечность станка в период эксплуатации.
Зажим и смена скоростей управляются гидравликой.
Механические и электрические органы управления станком размещены в передней бабке для простого и быстрого использования.
Станок состоит из следующих частей: основания, внутренняя и внешняя колонны, рабочий стол, шпиндельная бабка, главный привод, система подачи СОЖ, система централизованной смазки, электрического оборудования.

С помощью специального механизма можно выбрать скорость резания и скорость подач без остановки станка.
Шпиндельная головка, манипулятор и колонна обладают плавностью и точностью хода.
Механизмы управления сверлильным  станком находятся на передней поверхности шпиндельной бабки. Насос и бак СОЖ располагается в основании станка.
Электрошкаф размещён на задней поверхности руки в специальной нише.

Комплектация
Стандартная комплектация

  • Стол коробчатый
  • Система охлаждения
  • Болты для фундамента
  • Инструмент
Модель Ед. изм. Z30100х31
Макс. диаметр сверления мм. 100
Расстояние между шпинделем и колонной Макс. мм. 3150
Мин. мм. 570
Величина горизонтального перемещения шпиндельной бабки. мм. 2580
Расстояние между шпинделем и столом Макс. мм. 2500
Мин. мм. 750
Конус Морзе   6
Перемещение шпинделя мм. 500
Чистота вращения шпинделя об/мин 8-1000
Кол-во подач   16
Подача мм/об 0,06-3,2
Размер стола мм. 800х1250
Мощность двигателя шпинделя кВт 15
Габариты (ДхШхВ) мм. 4650х1630х4425
Вес нетто кг. 20000
