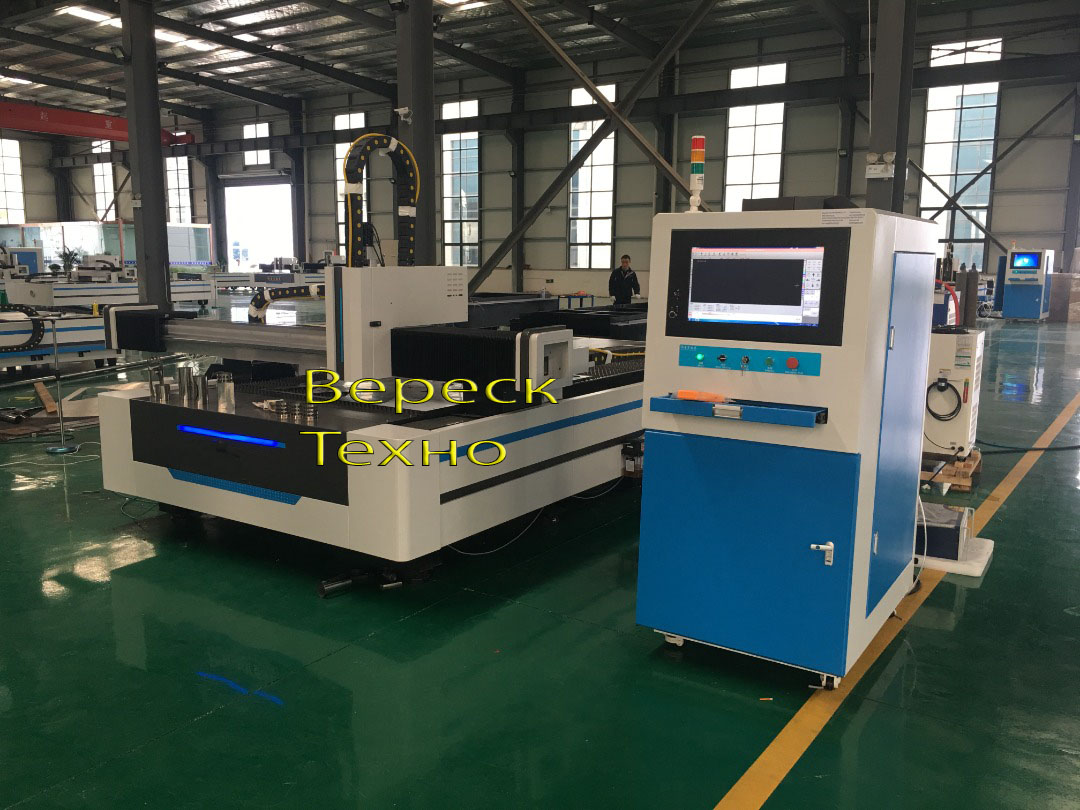

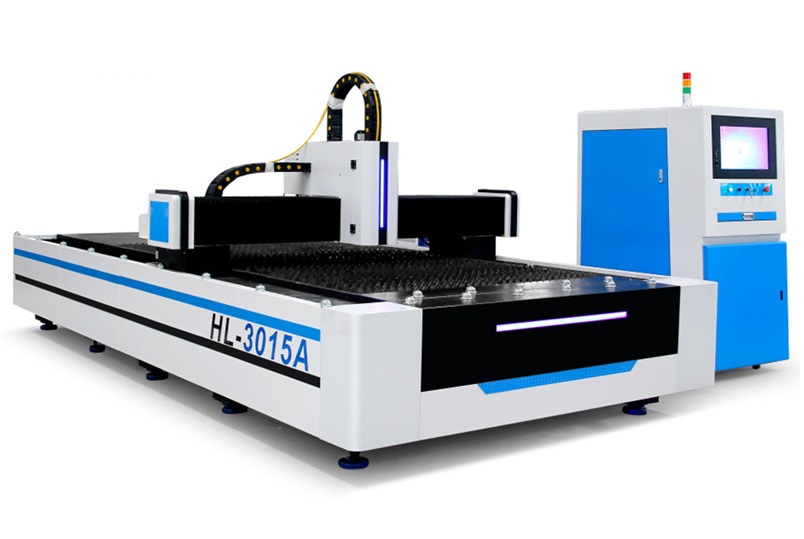

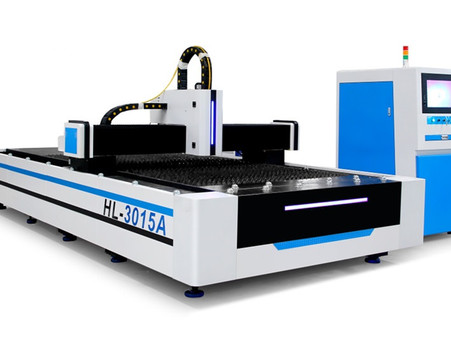

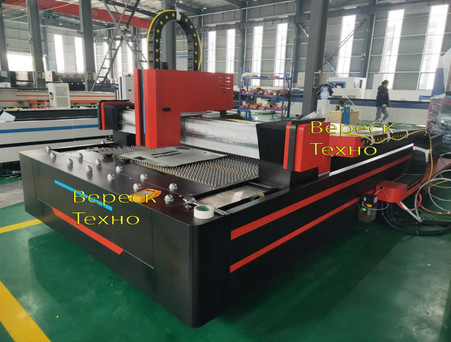

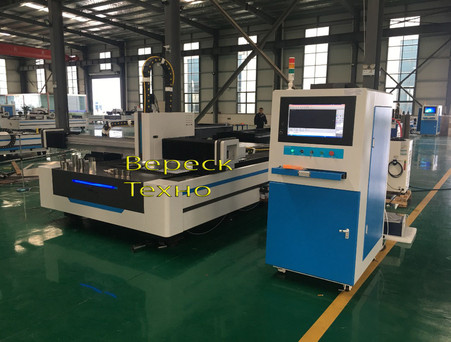

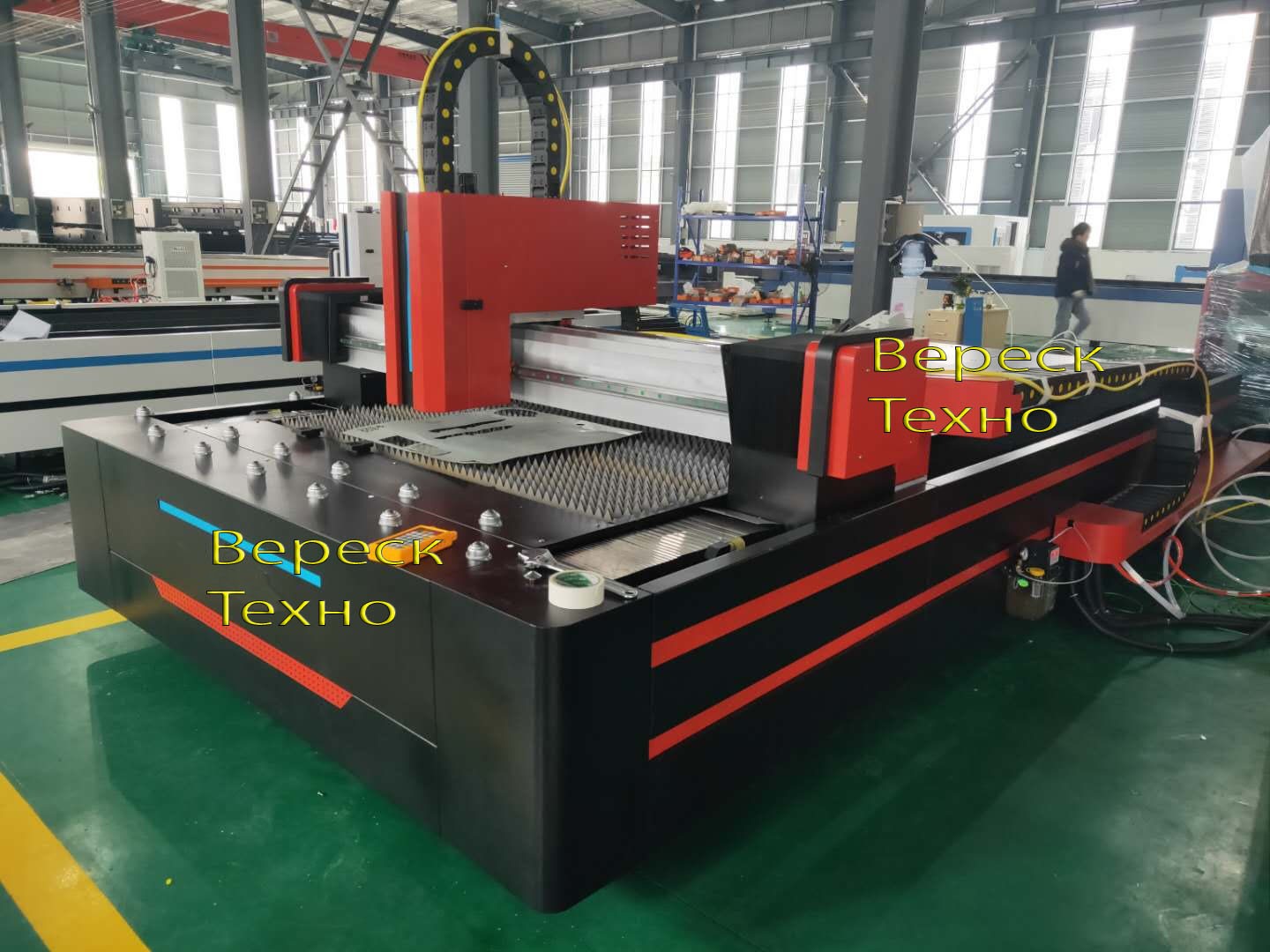

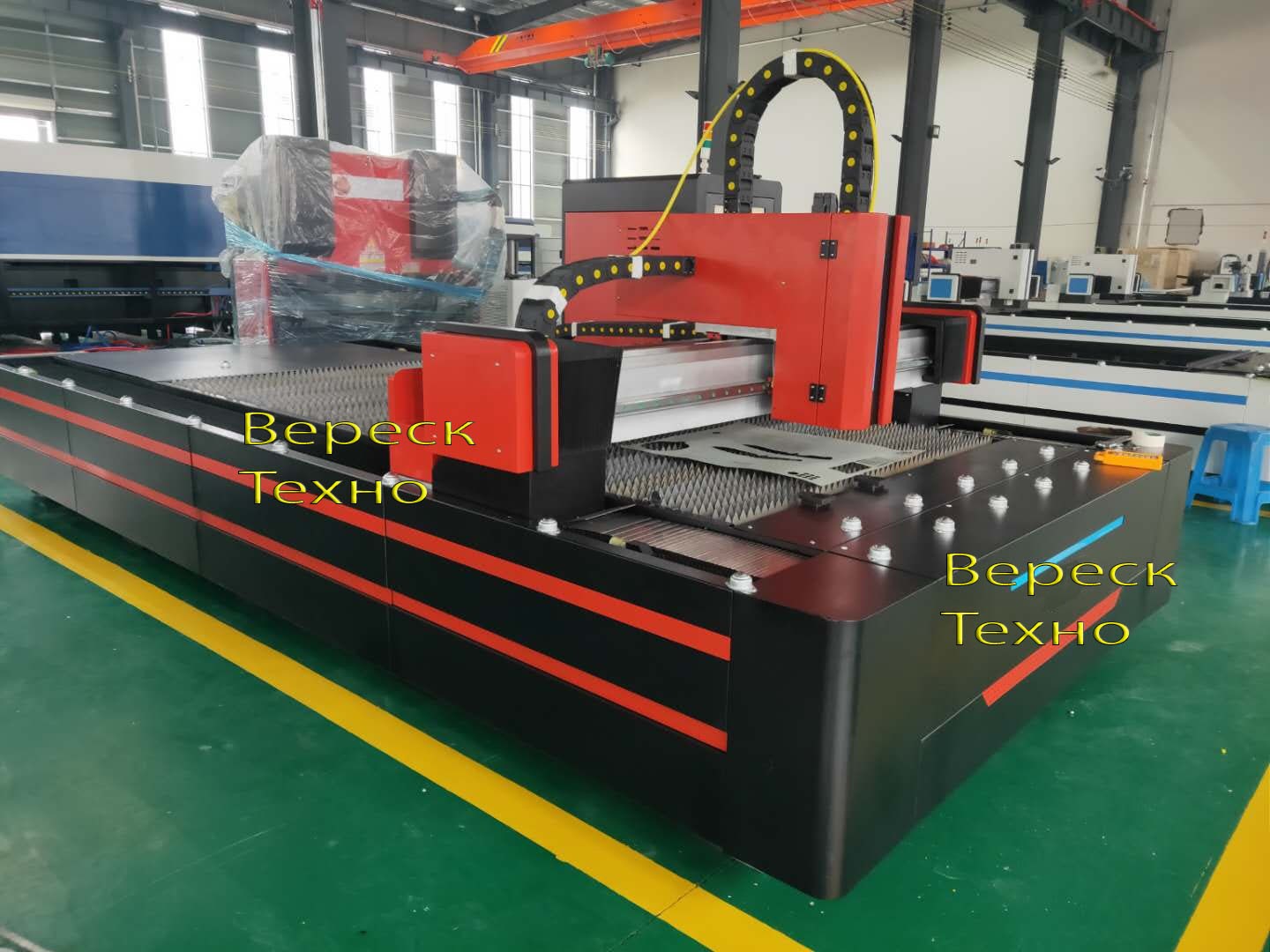

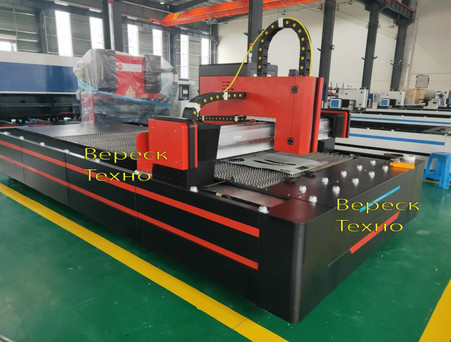

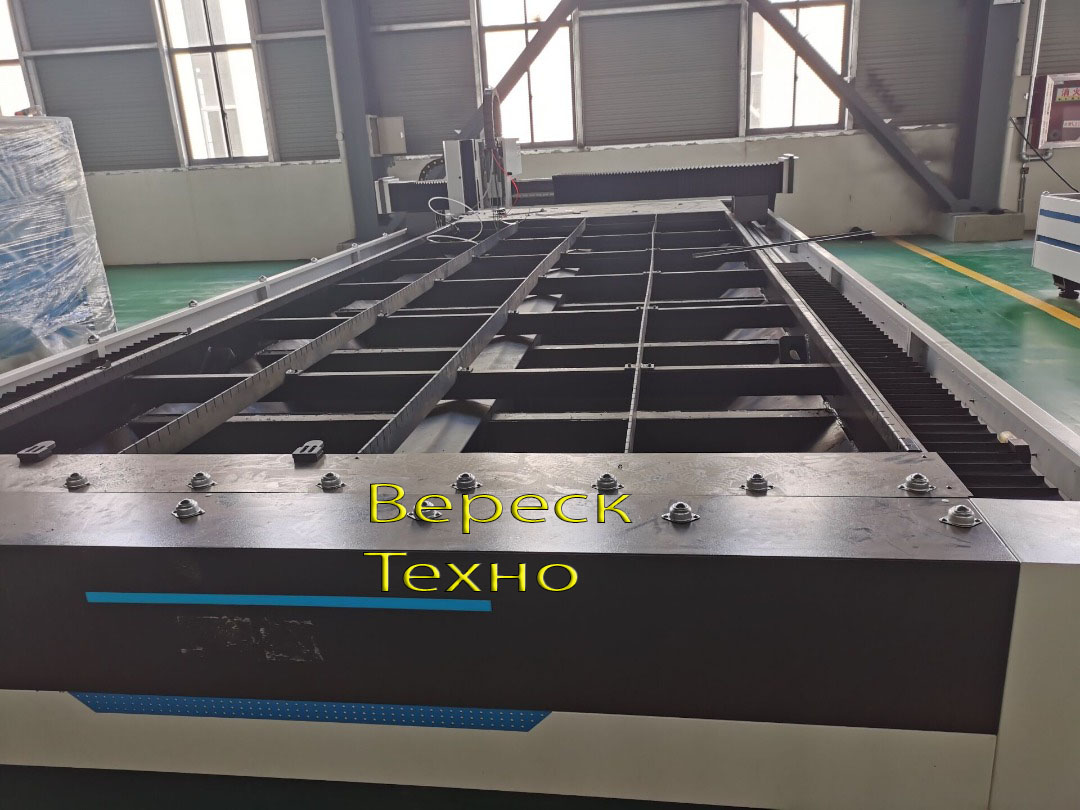

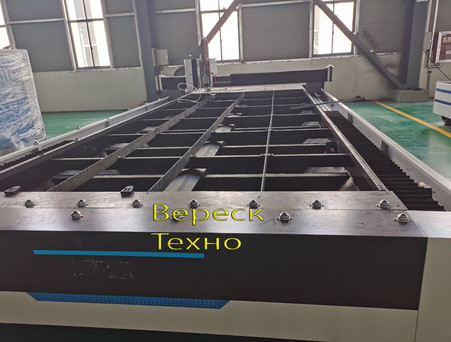

Установка лазерной резки с ЧПУ HL-3015A


Узнайте о ближайшей поставке и получите ответы на другие интересующие вопросы

Есть вопросы? Задайте их нашему менеджеру!
+375 29 695-02-36
Характеристики
  • Описание
  • Характеристики

Установка лазерной резки с ЧПУ HL-3015A предназначена для раскроя листового материала на высоких скоростях и высокой точностью.

Преимущества машины:
На данной машине лазерной резки реализована технология основанная на международном передовом опыте: волоконный генератор лазера высокой мощности от компании Raycuslaser, высокой точности реечная передача, импортные высокоточные линейные направляющие, эффективная система ЧПУ. Всё это представляет собой систему волоконно лазерной резки высокой точности с ЧПУ для высокоскоростного и точного раскроя, в основном используется для резки углеродистого стального листа, нержавеющей стали, алюминия и других металлов и материалов. Высокоскоростные характеристики, точность, высокая эффективность, экономичность резки - это лучший выбор для металлообрабатывающей промышленности.

Применяемые компанты:
1. Оптоволоконный лазерный источник, Raycus  (опция IPG)
2.Лазерная головка WSX,
3.Програмное обеспечение Cypcut
4.Cерво моторы Fuji, Япония
5.Редукторы скорости Motereducer, Франции
6.Электрокомпоненты Schneider, Франция
7.Зубчатая рейка YYC, Tайвань
8.Квадратные направляющие HIWIN, Тайвань
9.Пневматический элементы SMC, Япония
10.Подшипники NSK, Япония
11.Система дымоудаления, вентилятор
12.Система автоматической смазки
13. Автоматическая проверка системы давления

HL 3015А
Рабочее поле 1500*3000 мм
Передача:
- оси X и Y

- ось Z

квадратные направляющие HIWIN 25 мм
и зубчатые рейки
ШВП
Тип лазера Оптоволоконный лазер (fiber)
Длина волны лазера 1070±10 нм
Мощность лазерного источника                                       1000 Вт
Производитель лазерных источников Raycus
Лазерная головка WSX
Система управления CypСut
Поддерживаемые типы файлов .plt, .AI, .dxf и т.д.
Точность позиционирования ≤ ±0.05 мм
Точность повторного позиционирования ≤ ±0.02 мм
Минимальная ширина лазерного луча >0.12 - ≤0.15 мм
Рабочая температура 0-35°C
Система привода Серводвигатели Fuji (Япония)
Х -0.85
Y-0.85
Z-0.4
Рабочее напряжение 220/380В±10%,  50Гц/60Гц
Вес станка, кг 4500
Габаритные размеры, мм 5550*2225*2125
