Лазер для резки труб


Узнайте о ближайшей поставке и получите ответы на другие интересующие вопросы

Есть вопросы? Задайте их нашим менеджерам:
+375 29 695-02-36
+375 29 101-03-27
+375 17 360-03-89

Опыт более 10 лет

Выгодные цены и условия

Соблюдение сроков поставки

Гарантийное обслуживание
Характеристики
  • Описание
  • Характеристики

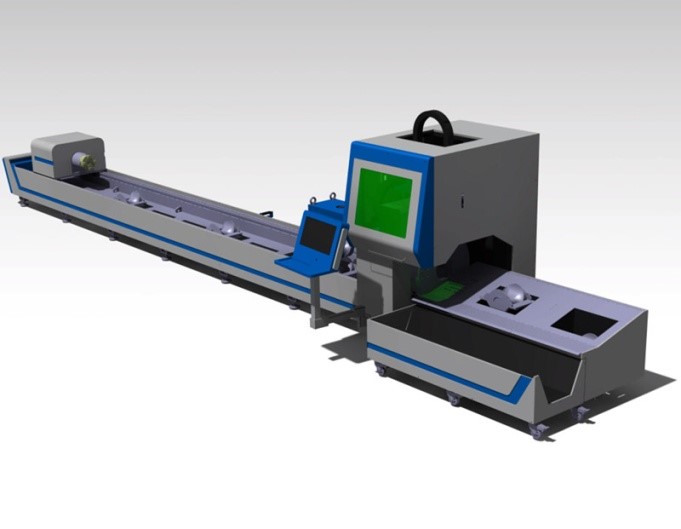

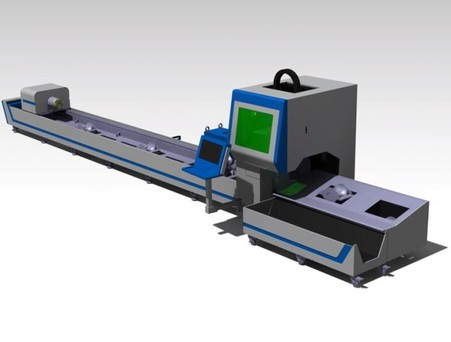

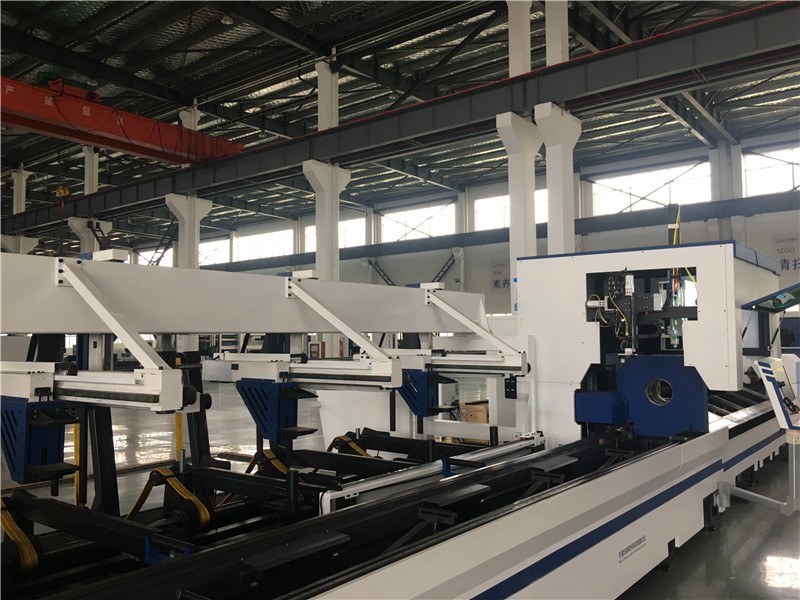

Станок для лазерной резки труб представляет собой комплекс лазерной резки, специально спроектированной и изготовленной для резки труб различного сечения. Лазерный труборез  может обрабатывать круглые, квадратные, прямоугольные трубы. Он оснащен специализированным  программным обеспечением Cyptube,  оно позволяет быстро и с высокой точностью создавать управляющие программы.  Данное оборудование применяется сферах производства: спортивного инвентаря, нефтяных трубопроводов, предприятиях машиностроения, производстве мебели. Подходит для обработки углеродистой, нержавеющей стали, алюминия, меди.

Конфигурация:

Лазерная головка

Малый вес, компактный дизайн позволяют достичь значительного ускорения и высокой скорости обработки

Отсутствие заноса (инерции), быстрый отклик устройства определения расстояния.

Полная защита оптического тракта от пыли применением защитного зеркала

Контроль давления (режущего газа) в сопле и в режущей головке

Стабильность перемещения по оси Z

Поскольку режущая головка оснащена высокочувствительным бесконтактным датчиком под управлением контроллера, неровности листа на рабочем столе напрямую влияют на стабильность работы оси Z

Станок по всем осям оснащен квадратными линейными направляющими и каретками тайваньской фирмы HIWIN либо аналогичными по классу. Сечение направляющих 25мм. Такие направляющие в сочетании с линейными подшипниками (каретками) имеют очень высокую динамическую грузоподъемность, что в сочетание с высокой жесткостью станины и портала дает не только высокую жесткость самого станка, но также и большой рабочий ресурс.

Передача по осям XY станка осуществляется по зубчатой рейке. За счет применения рейки увеличивается точности при работе станка, также и скоростные параметры.

Автоматический «чиллер» для охлаждения лазера.

Внешняя система водяного охлаждения оснащена де-ионизатором, фильтром, регулятором температуры и позволяет снизить частоту замены воды.

Точность регулировки температуры: ±1°С.

Интеллектуальный контроллер температуры обеспечивает работу в 2 режимах, настройку различных параметров и оповещение о неисправности.

Устройство оснащено рядом защит: от неисправности компрессора, от перегрузки компрессора по току, от протечки хладагента, от чрезмерного повышения/понижения температуры.



Пневматический патрон



Служит для зажима и придания вращения заготовок. Скорость вращения и позиционирования задаётся управляющей программой

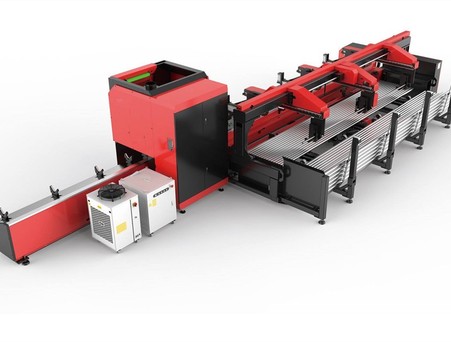

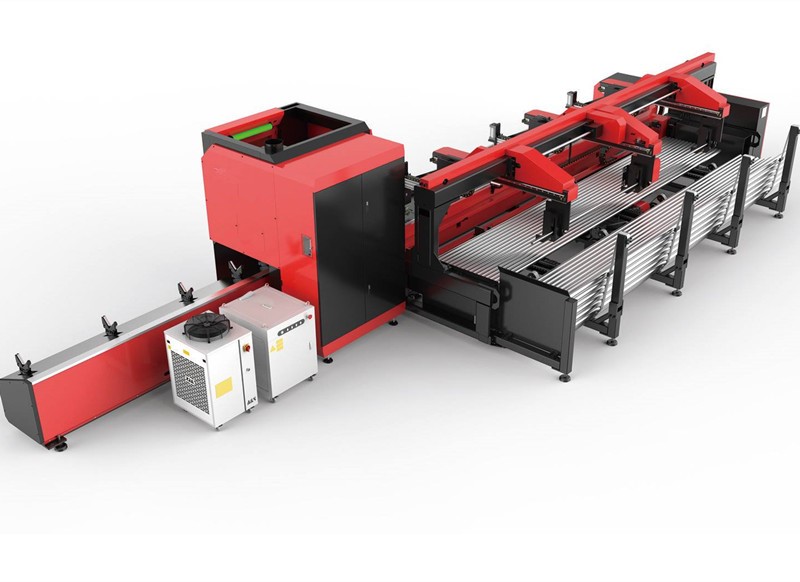

 Также опционально возможна поставка станка с автоматической загрузкой заготовок.

Автоматизация процесса позволит сократить вспомогательное время на переналадку и время на установку новых заготовок, что повысит производительность.

Характеристика

Значение

Диапазон размеров труб

Круглая труба ⌀20-220мм
Квадратная труба □20х220 □160х160мм max.

Прямоугольная труба 20х220

Эффективная длина резки труб, мм

6000/8000

Максимальный вес обрабатываемой трубы, кг

250

Толщина стенки трубы, мм

0.3 - 10

Тип патрона

электрический

Угол поворота патрона, градусов

360

Макс. скорость вращения

120 мин-1

Мощность лазера, w

1000/2000/3000/4000

Точность позиционирования по оси X/Y, мм

±0,05

Точность репозиционирования по оси X/Y, мм

±0,07

Скорость движения по осям X/Y, м/мин

80

Длина волны лазера

1070±10 нм

Рабочее напряжение

380В±10%,  50Гц

Вес станка, кг

4500
