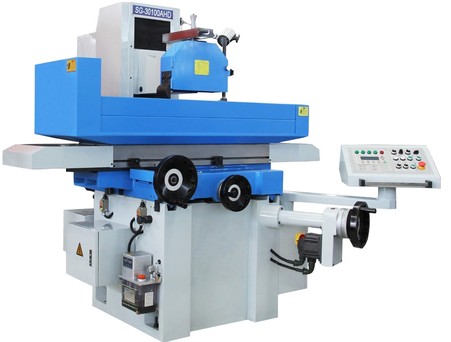

Плоскошлифовальный станок SG-30100


Узнайте о ближайшей поставке и получите ответы на другие интересующие вопросы

Есть вопросы? Задайте их нашим менеджерам:
+375 29 695-02-36
+375 29 101-03-27
+375 17 360-03-89

Опыт более 10 лет

Выгодные цены и условия

Соблюдение сроков поставки

Гарантийное обслуживание
Характеристики
  • Описание
  • Характеристики

Плоскошлифовальный станок SG-30100 предназначен для финишной обработки плоских деталей. Изделия устанавливается на магнитной плите шлифовального станка.

Отличительные особенности:
1.Двойные направляющие станины, обеспечивает высокую жесткость посадки шлифовального шпинделя. Установлен закрытый стальной кожух для защиты двигателя шпинделя и направляющих, что повышает безопасность и  улучшает внешний вид.
2. Эргономическая спроектированная панель управления с двухсторонней структурой поворота, позволяет оператору легко получить подходящее рабочее положение, повышает эффективность работы.
3. Безопасное и надежное электрическое управление, система защитной блокировки безопасности, выполнена в соответствии с требованиями CE к электрическому напряжению.
4. Рабочий стол приводится в движение гидравлической системой японского производства, обеспечивает плавность и безударное перемещение.
5. Независимая гидростанция в сборе с воздушным охлаждением, стабильно работает при повышении температуры, обеспечивает достаточную мощность для точного шлифования.
6. Направляющие закрыты тефлоновыми вставками, при сборке и изготовлении станка применяется операция шабрения, что влияет на плавность хода и сохраняет точность и долгий срок службы.
7. Шлифовальная машина серии A в стандартной комплектации оснащена серводвигателем переменного тока с автоматической подачей и управляется PLC  или ЧПУ для автоматического подачи, а затем для автоматического шлифования.
8. Удобство и простота настройки, позволяет оператору  легко управлять и настраивать машину для  выполнения работ.



Серия AHR: Продольные и поперечные перемещения автоматически, ось Z с подъемным приводом.
Серия AHD: Продольные, поперечные перемещения автоматические. Перемещение по оси Z осуществляет ПЛК посредством сервопривода

Стандартная комплектация:
— защитный экран
— электромагнитный стол
— система подвода СОЖ
— освещение рабочей зоны
— инструмент для обслуживания.
— алмазный карандаш
— шлифовальный круг
— регулировочные опоры
— PLC контроллер (серия AHD)
— Руководство по эксплуатации

Дополнительные аксессуары:
— балансировочный стенд с оправкой
— система охлаждения с бумажными фильтрами
— система охлаждения с магнитным сепаратором
— система охлаждения с магнитным сепаратором и бумажным фильтром
— 2-осевое УЦИ

Технические характеристики:

    SG-30100AH SG-30100AHR SG-30100AHD
Размер стола мм 305*1020 305*1020 305*1020
Размер магнитной плиты мм 300*1000 300*1000 300*1000
Расстояние ось шпинделя/стол мм 580 580 580
Перемещения поперечное (Y) мм 340 340 340
Перемещение  продольное (X) мм 1130 1130 1130
Максимальный вес заготовки кг 400 400 400
Скорость продольного перемещения стола м/мин 5-25 5-25 5-25
Поперечное перемещение стола Авто подача мм/мин 0,1 — 8 0,1 — 8 0,1 — 8
Ускоренная подача мм/мин 990 990 990
Маховик мм/дел 0,02 0,02 0,02
Перемещения шлифовальной бабки Авто подача мм/мин /0,005/0,01/0,02/0,03
/0,04/0,05
Ускоренная подача мм/мин 650 480
Маховик мм/дел 0,005 0,005 0,005
Обороты шпинделя шлифовальной бабки  мин-1 1450 1450 1450
Размер шлифовального круга   350х40х127 350х40х127 350х40х127
Мощность двигателя шпинделя кВт 4 4 4
Мощность двигателя гидравлической системы кВт 2.2 2.2 2.2
Двигатель привода поперечной подачи кВт 0,4 0,4 0,4
Двигатель привода вертикальной подачи кВт 0.25 0.5 0.5 (серво)
Мощность насоса СОЖ кВт 0.125 0.125 0.125
Занимаемое пространство (ДхШхВ) мм 4400*2200*1900 4400*2200*1900 4400*2200*1900
Габариты в упаковке мм 2950*2220*2210 2950*2220*2210 2950*2220*2210
Масса кг 3200 3200 3200
