Универсальный круглошлифовальный станок UG-320A купить

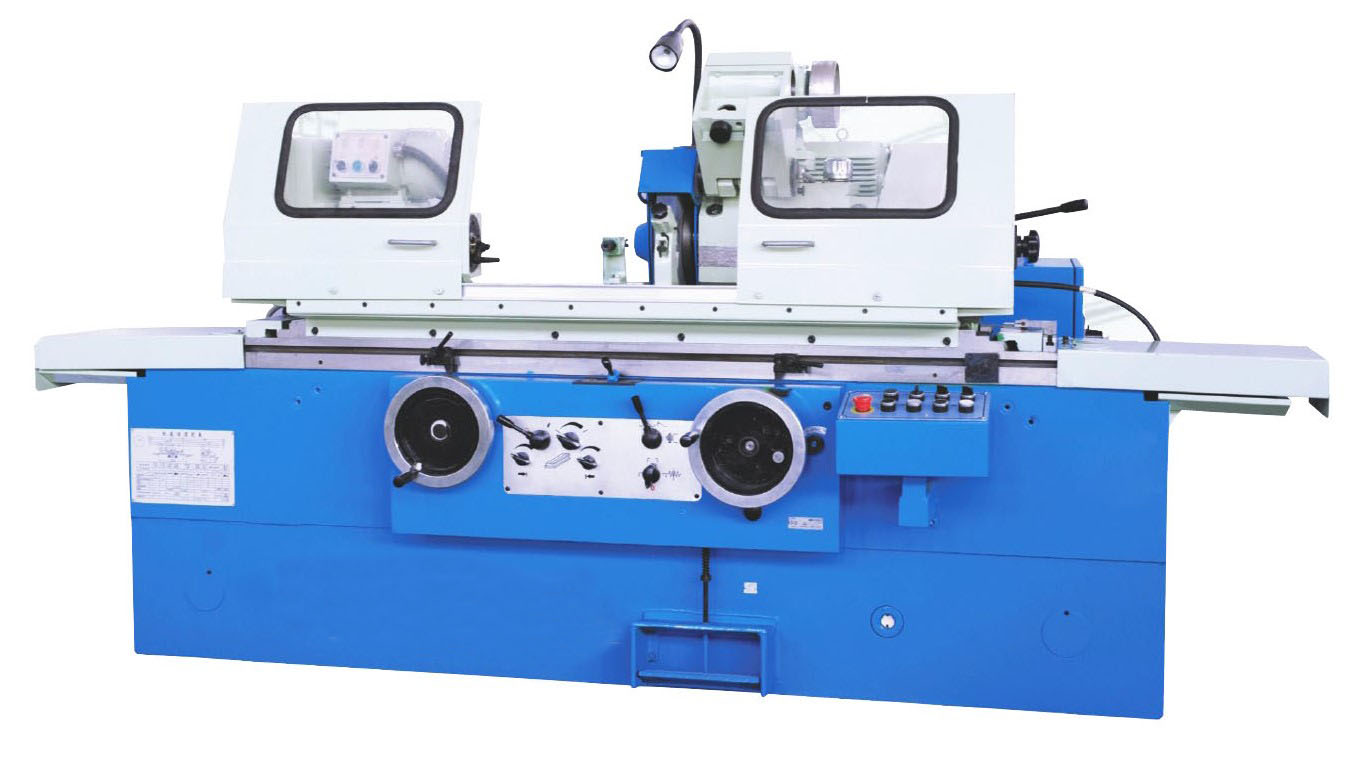

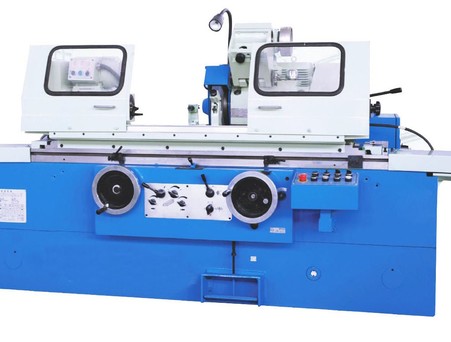

Универсальный кругло шлифовальный станок UG-320A предназначен для шлифовки тел вращения различного диаметра.

Движение шлифовальной бабки осуществляется гидроприводом автоматически: в обычном и ускоренном режиме. Ручной маховик позволяет осуществлять перемещение шлифовальной бабки, грубую и точную подачи. Данное шлифовальное оборудование применяют для внутренней и внешней шлифовки. Вращение заготовки, вращение шлифовального круга, круга для внутренней шлифовки, питание масляного насоса и насоса охлаждения – осуществляется раздельными двигателями.
Равномерная смазка шпинделя происходит и на невысокой частоте вращения. В шлифовальной головке шпинделя кругло шлифовального станка UG-320A установлен подшипник скольжения. Зазор переднего подшипника может настраиваться, чтобы сделать возможным шлифование в центрах или патроне. Шлифовальная головка имеет поворот на ±90°, что позволяет шлифовать внешний и внутренний конус. Станок имеет современный дизайн, эргономично расположенные органы управления позволяют достичь удобства в эксплуатации и настройки.

Стандартная комплектация:
Система СОЖ
Фланец шлифовального круга
Шлифовальный круг
Балансировочная стойка
Устройство для правки
Освещение рабочей зоны
Открытый люнет
Устройство внутреннего шлифования
3-кулачковый патрон
Центрирующий центр
Передняя и задняя защита от разбрызгивания
Инструменты для обслуживания

Дополнительная комплектация:
Магнитный сепаратор СОЖ
Закрытый люнет

Технические характеристики:

Параметр		Ед. изм.	UG-320A
Рабочий стол
Расстояние межцентровое		мм	1000, 1500, 2000, 3000
Высота центров		мм	180
Диаметр наружной шлифовки (O.D)		мм	8-320
Диаметр внутренней шлифовки (I.D)		мм	30-100
Макс. длина наружной шлифовки (O.D)		мм	1000, 1500, 2000, 3000
Макс. глубина внутренней шлифовки (I.D)		мм	125
Max. вес заготовки		kg	150
Передняя бабка
Угол поворота		°	﹢90°
Конус шпинделя		MT	4
Частота вращения шпинделя		мин ^-1	50HZ: 25-220 бесступенчатый
Шлифовальный суппорт
Частота вращения		мин ^-1	1670
Ход ускоренного перемещения суппорта		мм	50
Max. перемещение		мм	246
Угол поворота шлифовального суппорта		°	±30°
Перемещение при ручной подаче за 1 об. маховика		мм	Черновая:2, чистовая:0.5
Hand feed per.gra		мм	черновая:0.01, чистовая:0.0025
Размер круга (ODхWхID)		мм	400x50x203
Окружная скорость		м/с	35
Узел внутреннего шлифования
Частота вращения шпинделя		мин ^-1	10000/15000
Размеры шлифовального круга		мм	Max:50x25x13, Min:17x20x6
Рабочий стол
Перемещение при ручной подаче за 1 деление маховика		мм	6
Максимальный угол поворота стола:	По часовой стрелке	°	3° (1000, 1500), 2° (2000, 3000)
	Против часовой стрелки	°	7° (1000), 6° (1500), 5° (2000), 3° (3000)
Скорость продольного перемещения стола		м/мин	0.1-4
Задняя бабка
Тип центра (MT)		MT	4
Ход пиноли		мм	30
Двигатели
Мощность главного двигателя		кВт	5.5
Мощность двигателя внутреннего шлифования		кВт	1.1
Мощность двигателя вращения заготовки		кВт	1.5
Станок
Вес		T	5.3 (1000) /6.1 (1500) / 7.9 (2000) / 9.9 (3000)
