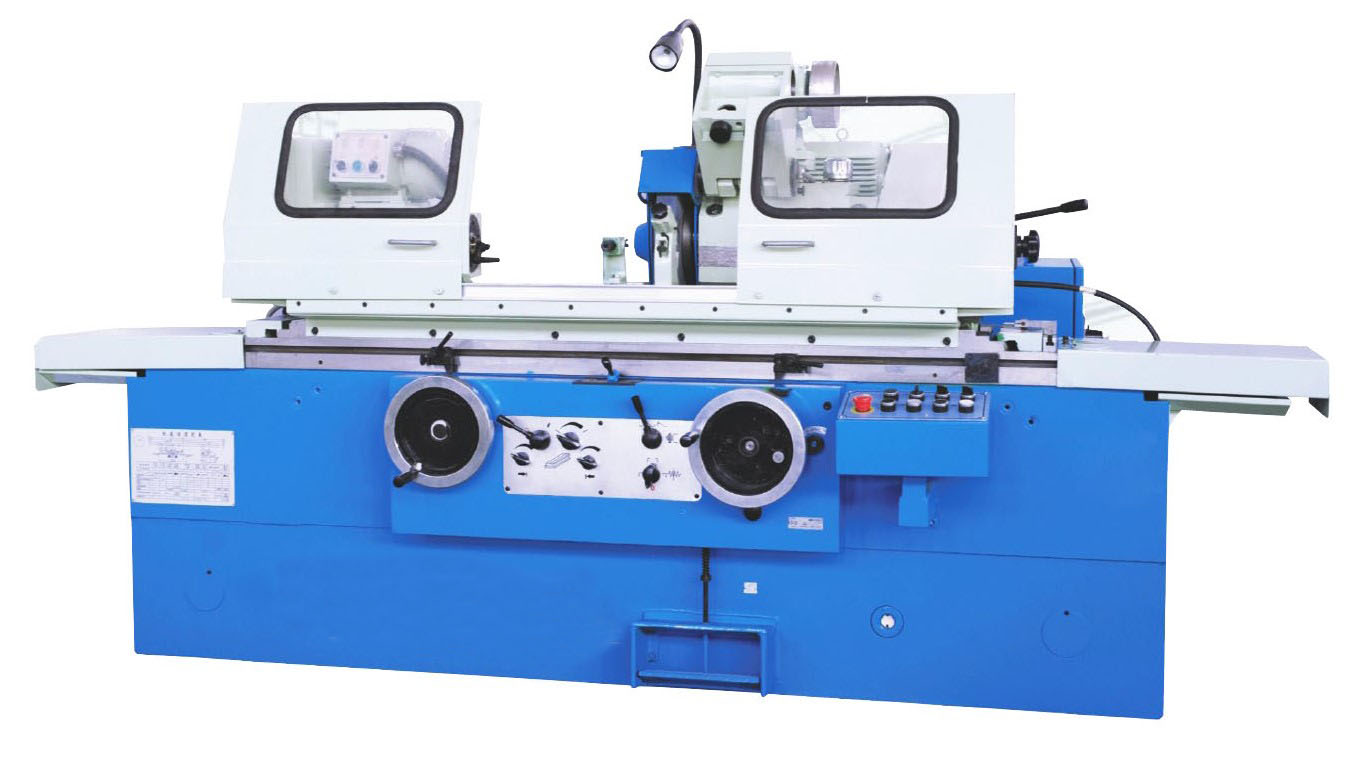

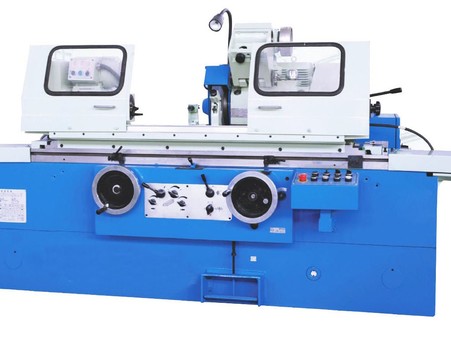

Универсальный кругло шлифовальный станок UG-200A


Узнайте о ближайшей поставке и получите ответы на другие интересующие вопросы

Есть вопросы? Задайте их нашим менеджерам:
+375 29 695-02-36
+375 29 101-03-27
+375 17 360-03-89

Опыт более 10 лет

Выгодные цены и условия

Соблюдение сроков поставки

Гарантийное обслуживание
Характеристики
  • Описание
  • Характеристики

Универсальный кругло шлифовальный станок UG-200A предназначен для шлифовки тел вращения различного диаметра.

Движение шлифовальной бабки осуществляется гидроприводом автоматически: в обычном и ускоренном режиме. Ручной маховик позволяет осуществлять перемещение шлифовальной бабки, грубую и точную подачи. Данное шлифовальное оборудование применяют для внутренней и внешней шлифовки. Вращение заготовки, вращение шлифовального круга, круга для внутренней шлифовки, питание масляного насоса и насоса охлаждения – осуществляется раздельными двигателями.
Равномерная смазка шпинделя происходит и на невысокой частоте вращения. В шлифовальной головке шпинделя круглошилофвального станка UG-200A  установлен подшипник скольжения. Зазор переднего подшипника может настраиваться, чтобы сделать возможным  шлифование в центрах или патроне. Шлифовальная головка имеет поворот на ±90°, что позволяет шлифовать внешний и внутренний конус. Станок имеет современный дизайн, эргономично расположенные органы управления позволяют достичь удобства в эксплуатации и настройки.

Стандартная комплектация:
Система СОЖ
Фланец шлифовального круга
Шлифовальный круг
Балансировочная стойка
Устройство для правки
Освещение рабочей зоны
Открытый люнет
Устройство внутреннего шлифования
3-кулачковый патрон
Центрирующий центр
Передняя и задняя защита от разбрызгивания
Инструменты для обслуживания

Дополнительная комплектация:
Магнитный сепаратор СОЖ
Закрытый люнет

Технические характеристики:

Параметр Едизм. UG-200A
Рабочий стол
Расстояние межцентровое мм 500/750
Высота центров мм 135
Диаметр наружной шлифовки (O.D) мм 5-200
Диаметр внутренней шлифовки (I.D) мм 25-100
Макс. длина наружной шлифовки (O.D) мм 500/750
Макс. глубина внутренней шлифовки (I.D) мм 125
Max. вес заготовки kg 100
Передняя бабка
Угол поворота ° ﹢90°
Конус шпинделя MT 4
Частота вращения шпинделя мин -1 50HZ: 25-380
бесступенчатый
Шлифовальный суппорт
Частота вращения мин -1 1670
Ход  ускоренного перемещения суппорта мм 50
Max. перемещение мм 205
Угол поворота шлифовального суппорта ° ±30°
Перемещение при ручной подаче за 1 об. маховика мм Черновая:2,чистовая:0.5
Hand feed per.gra мм черновая:0.01,
чистовая:0.0025
Размер круга  (ODхWхID) мм 400x50x203
Окружная скорость м/с 35
Узел внутреннего шлифования
Частота вращения шпинделя мин -1 10000/15000
Размеры шлифовального круга мм Max:50x25x13, Min:17x20x6
Рабочий стол
Перемещение при ручной подаче за 1 деление маховика мм 6
Максимальный угол поворота стола: По часовой стрелке °
Против часовой стрелки ° 9° (500), 8° (750)
Скорость продольного перемещения стола м/мин 0.1-4
Задняя бабка
Тип центра (MT) MT 4
Ход пиноли мм 30
Двигатели
Мощность главного двигателя кВт 4
Мощность двигателя внутреннего шлифования кВт 1.1
Мощность двигателя вращения заготовки кВт 0.75
Станок
Вес T 4.1 (500),
4.3 (750)
