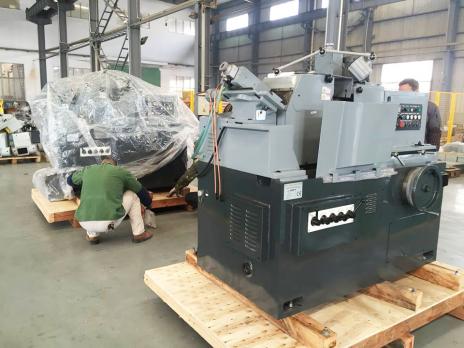

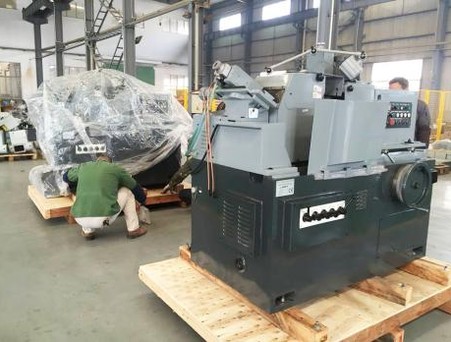

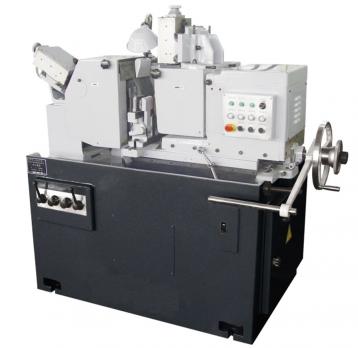

Бесцентрово-шлифовальный станок PCG-80B предназначен для шлифования гладких, ступенчатых, конических, а также фасонных поверхностей тел вращения.
Бесцентрово-шлифовальный станок PCG-80B применяется для обработки наружных поверхностей деталей, не имеющих центровых отверстий.

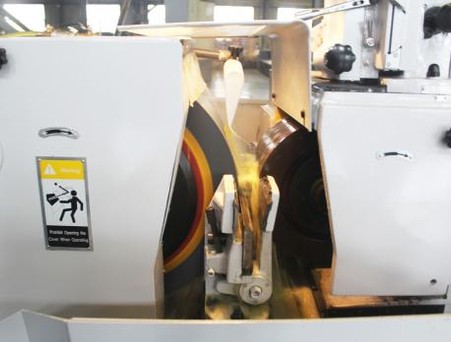

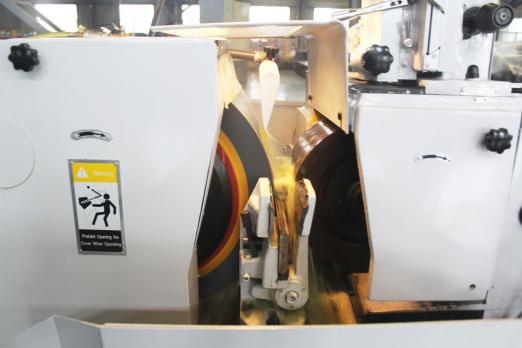

Принцип бесцентрового шлифования: заготовку при обработке не закрепляют в приспособлении, а она контактирует с упорным ножом и двумя кругами, первый из которых — шлифовальный круг, он обрабатывает заготовку. Второй — это ведущий круг, осуществляет вращение заготовки. Вращение шлифовального и ведущего круга происходит с разными окружными скоростями.
Отличительные особенности бесцентрового шлифования от круглого шлифования с центром:
-возможность шлифовки изделий очень малого диаметра и большой длины, а также изделий без центровых отверстий
-шлифование изделий с большими подачами благодаря большой жесткости станков и наличия опоры по всей длине, подвергающейся давлению шлифовального круга
-простота обслуживания станков, не требующая рабочих высокой квалификации
Технические характеристики:
| Параметр | Ед.
Изм. |
PCG-80B | PCG-100B | |
| Сквозная подача | Диаметр шлифования | мм | 5-80 | 10-100 |
| Длина шлифования | мм | 180 | 210 | |
| Врезная подача | Диаметр шлифования | мм | 5-80 | 10-100 |
| Длина шлифования | мм | 140 | 195 | |
| Размеры шлифовального круга
(диам.*шир.*отв.) |
мм | 500*150*305 | 500*200*305 | |
| Размеры ведущего круга
(диам.*шир.*отв.) |
мм | 300*150*127 | 350*200*127 | |
| Скорость вращения шлифовального круга | мин-1 | 1300 | 1250 | |
| Скорость вращения ведущего круга | мин-1 | 14-180 | 10-200 | |
| Угол поворота
ведущего круга |
Вертикальная плоскость | -2°~5° | -2°~5° | |
| Горизонтальная плоскость | 0°~3° | 0°~3° | ||
| Рабочее перемещение на одно деление лимба механизма подачи | мм | 0,005 | 0,002 | |
| Рабочее перемещение на один оборот лимба механизма подачи | мм | 0,01 | 0,01 | |
| Высота от зеркала мостика до оси кругов | мм | 210 | 255 | |
| Суммарная потребляемая мощность: | кВт | 17 | 21.66 | |
| 1) шлифовального круга | кВт | 15 | 18.5 | |
| 2) ведущего круга | кВт | 1,5 | 2,2 | |
| Габаритные размеры | мм | 1950*1580*1485 | 2675*1505*1615 | |
| Вес | кг | 3500 | 4500 | |
| Параметры обработки | Круглость | мм | 0.002 | 0.002 |
| Цилиндричность | мм | 0.003 | 0.003 | |
| Шероховатость | Ra0.32 | Ra0.32 | ||
