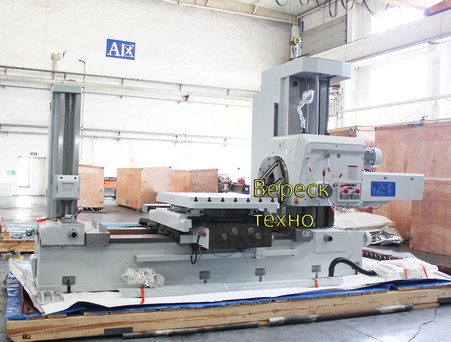

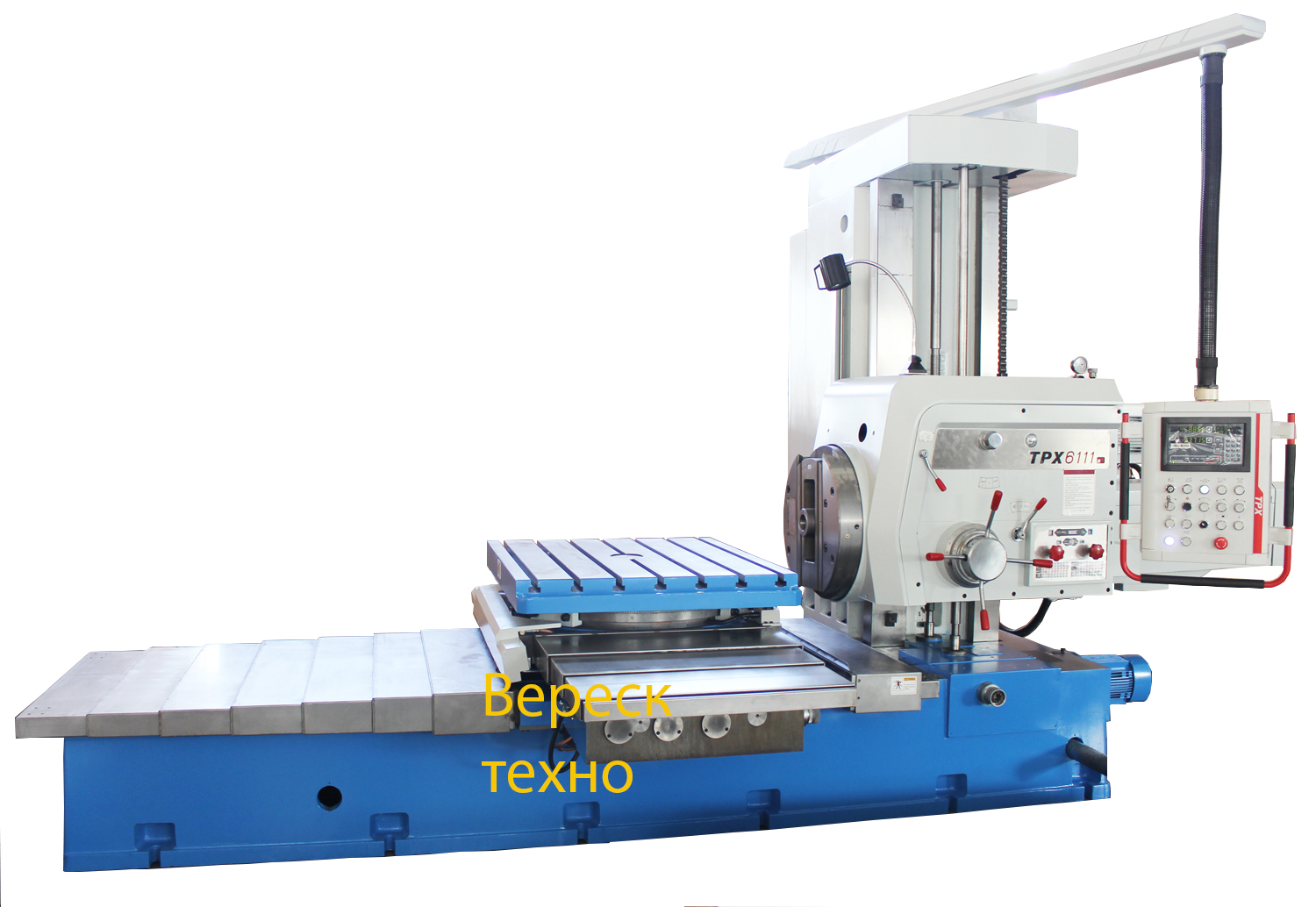

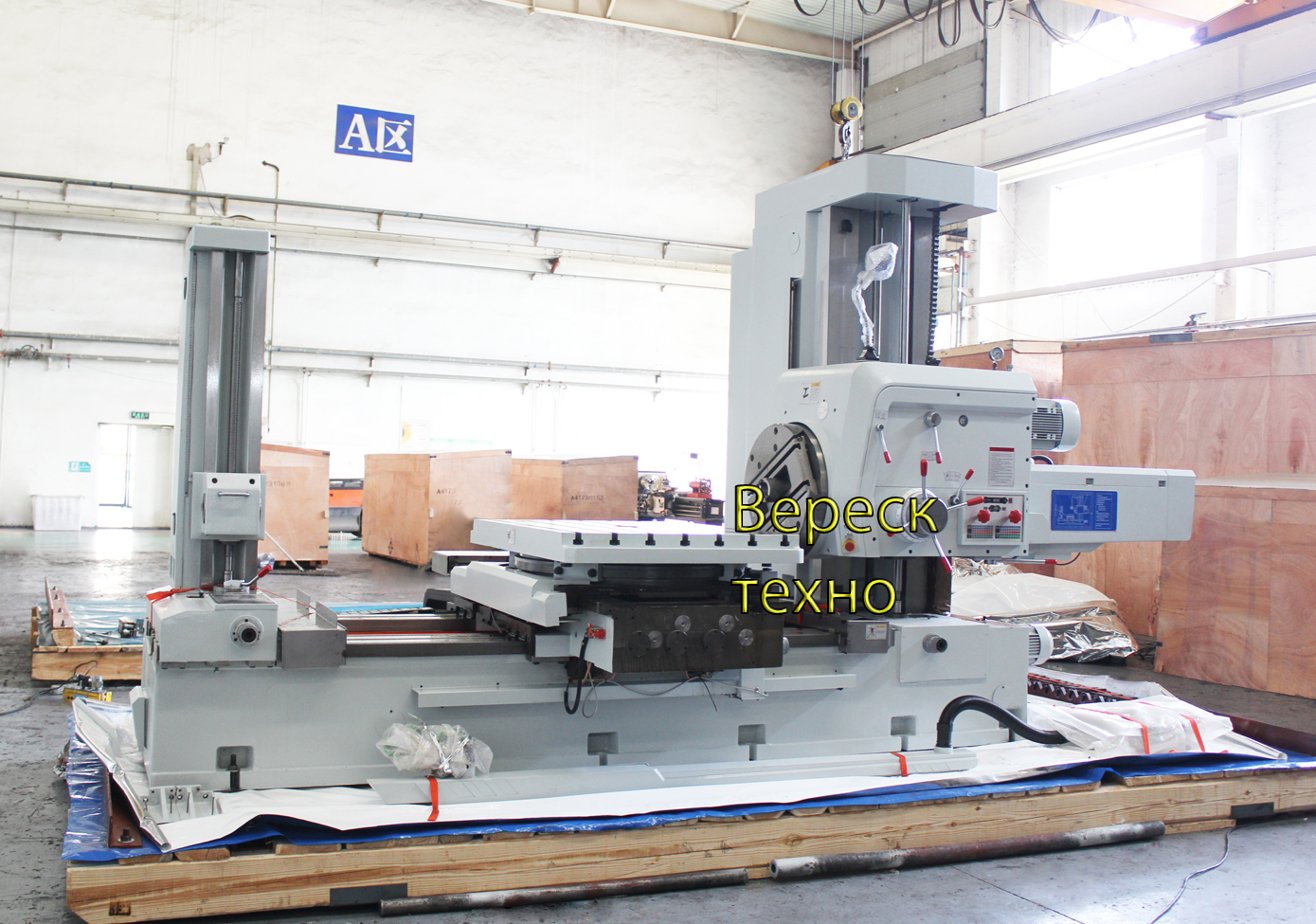

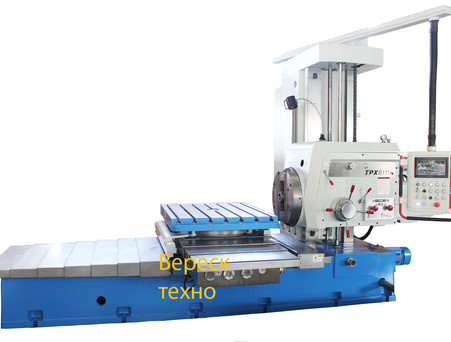

Горизонтально-расточной станок TPX6111B


Узнайте о ближайшей поставке и получите ответы на другие интересующие вопросы

Есть вопросы? Задайте их нашему менеджеру!
+375 29 695-02-36
Характеристики
  • Описание
  • Характеристики

Горизонтально-расточной фрезерный станок TPX6111B предназначен для обработки крупногабаритных и тяжелых изделий для применения операций сверления, зенкерования, растачивания, рассверливания отверстий, фрезерования, подрезки и всех других операций. Также на станках этого типа возможно нарезание резьб.

Направляющие этой группы станков имеют специальное защитное покрытие (также поверхностный слой направляющих подвержен операции закалки и последующей шлифовки), что обеспечивает его долговечную эксплуатацию без потери точностных характеристик. Укомплектованы шпинделем тайваньского производства, обеспечивает долгую и бесперебойную работу. Рабочий стол укомплектован оптическим устройством позиционирования 4×90°, что обуславливает высокую точность получаемых размеров. Горизонтально-расточной фрезерный станок TPX6111B в базовой комплектации имеют защиту от перекрёстных столкновений рабочих органов станка, направляющие по всем осям защищены стальными кожухами, что предотвращает попадание стружки и грязи на направляющие.

Расточные станки могут дополнительно комплектоваться устройством цифровой индикации, задней колонной, системой ЧПУ, а также инструментом и технологической оснастки.

Стандартная комплектация:

  • УЦИ по осям X, Y
  • Подвесной пульт управления
  • Радиальный суппорт
  • Расточная головка
  • Сменные шестерни



Модель   TPX6111B
Шпиндель Диаметр мм 110
Конус Morse №6 (ISO7:24 Nо50)
Максимальный крутящийся момент двигателя Нм 1225
Кол-во скоростей 22/ бесступенчато
Скорость двигателя об/мин 8-1000
Мощность главного двигателя кВт 7,5
Радиальный суппорт Максимальный крутящийся момент двигателя Нм 1960
Диаметр мм 600
Скорость двигателя об/мин 4-200
Кол-во скоростей 18
Стол Площадь рабочей поверхности (Д×Ш) мм 1100×960
Максимальная грузоподъёмность кг 5000
T-образный паз мм 22
Кол-во T-образных пазов 7
Параметры обработки Ход по оси X мм 900
Ход по оси Y мм 900
Ход по оси Z мм 1400
Ход шпинделя по оси W мм 600
Ход радиального суппорта по оси U мм 180
Вращение стола (осьB) ° 360
Min расстояние от торца шпинделя до рабочей поверхности стола мм 0
Подача Быстрая подача (X/Y/Z/W) мм/мин 2500
Осевая скорость при вращении шпинделя (X/Y/Z/W) мм/об 0.04-6/0.01-1,88
Точность Измерительная система (X/Y/Z) (дополнительно по оси Z) мм 0.005
Измерительная система по оси B (дополнительно по оси B) ° 0.001
Основные параметры Габаритные размеры (Д×Ш×В) мм 4910×2454×2750
Вес кг 11500
