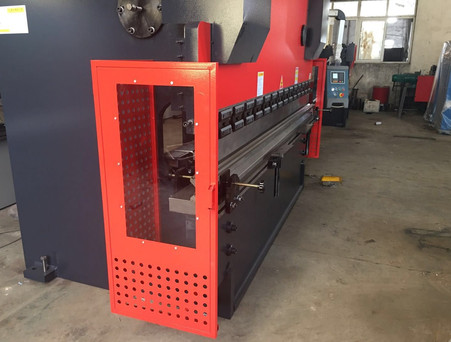

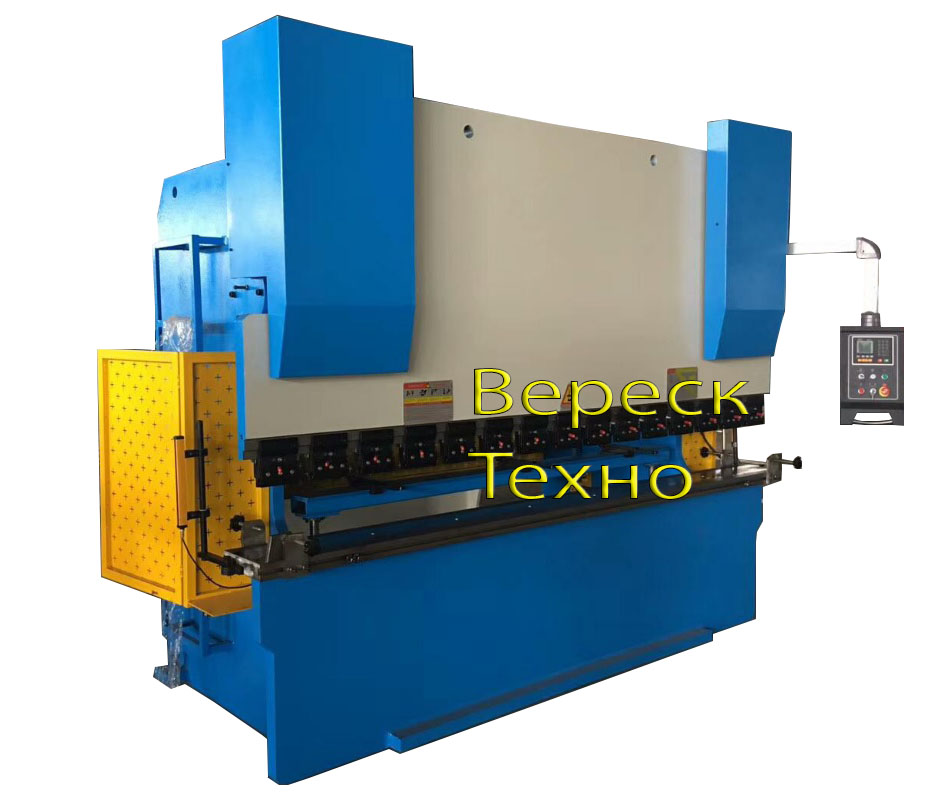

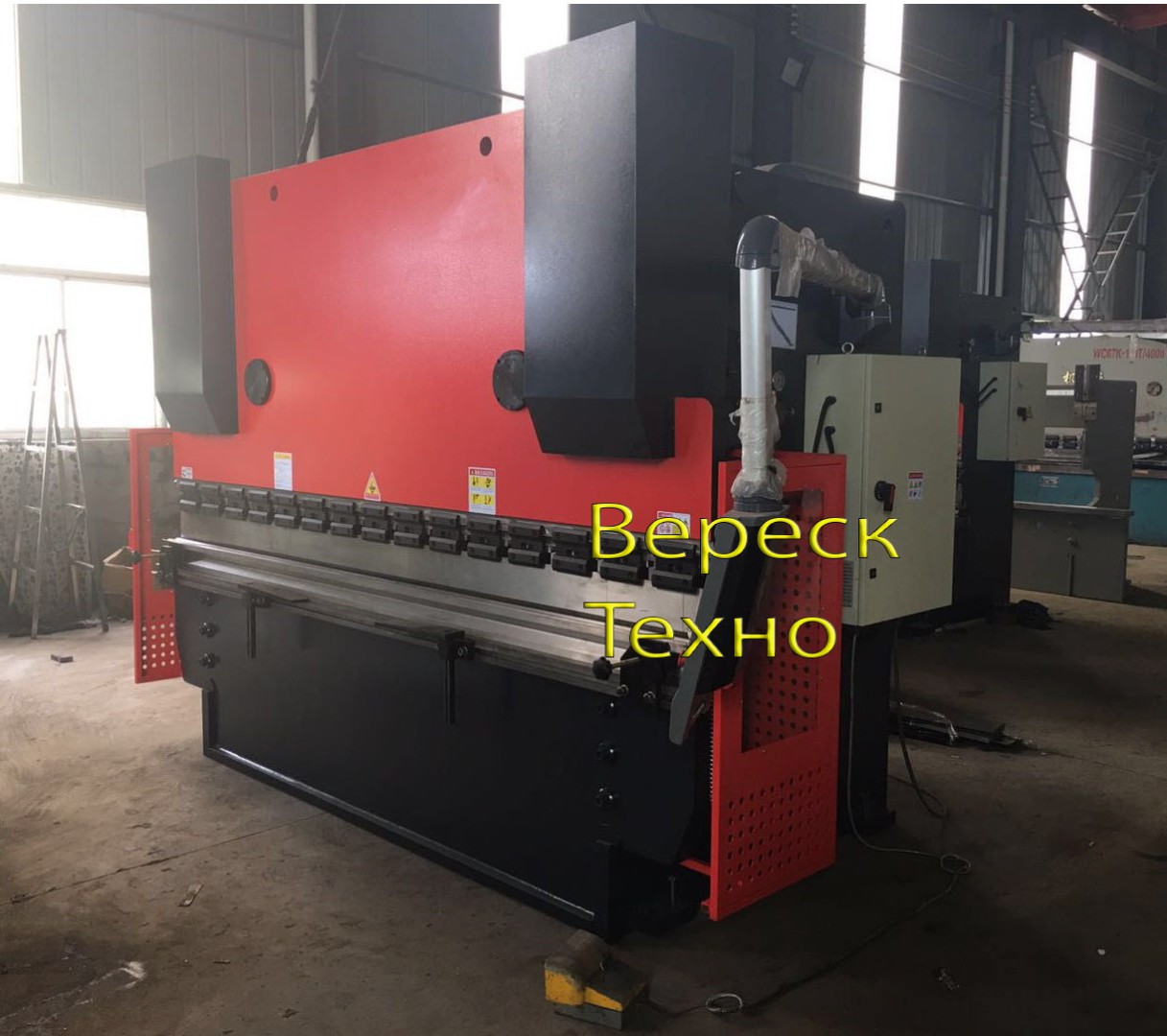

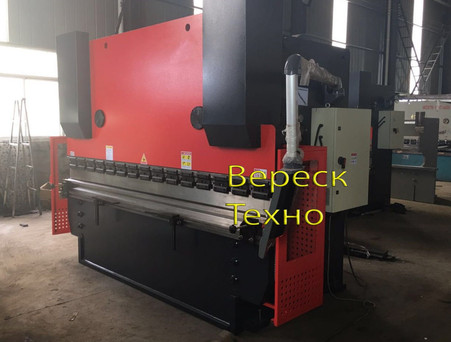

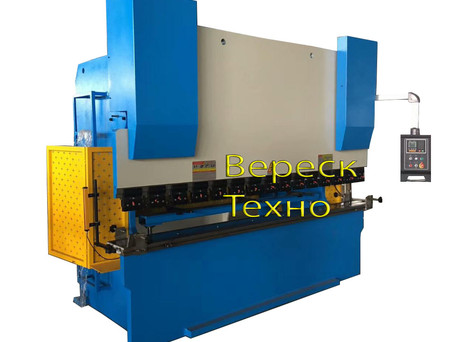

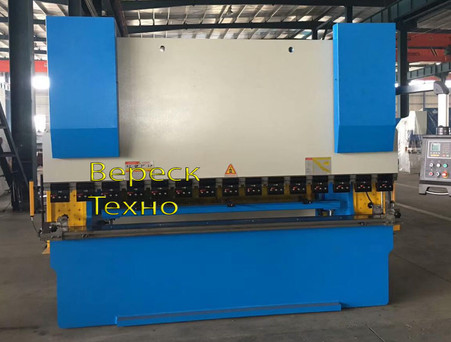

Листогибочный пресс прямого действия WC67Y 160х3200 используют для изгибания листовых заготовок.
Конструкция рамы - сварная, проходит термо отпуск для снятия сварочных напряжений в конструкции, а также надежная гидравлика обеспечивают высокую производительность при производстве изделий.
Синхронизация работы двух гидроцилиндров реализовано механической траверсой между ними.
Привод, обеспечивающий перемещение задних упоров электромеханический, управление с пульта (контроллера) на лицевой стороне листогиба.

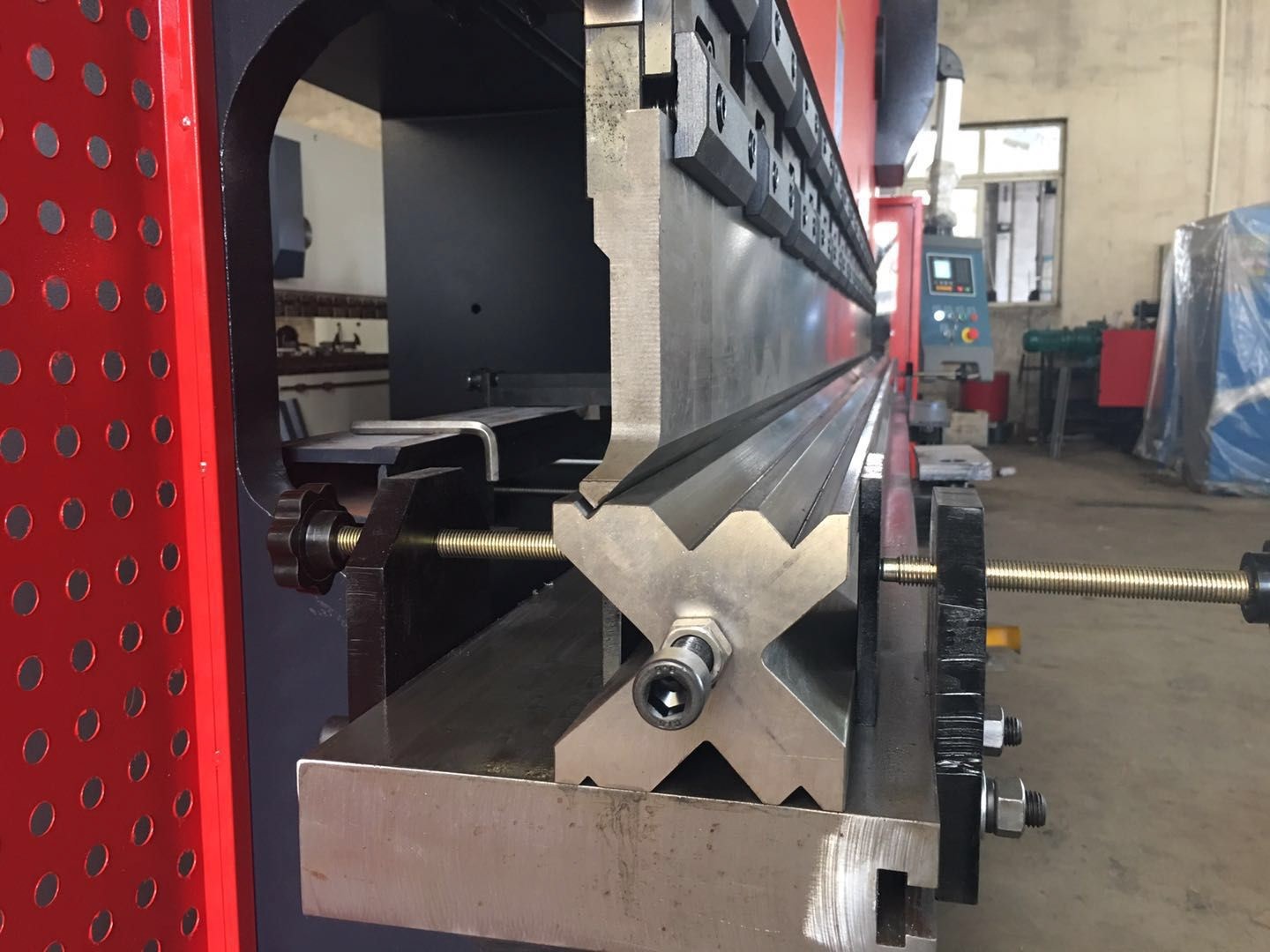

Данный тип прессов прост в управления и настройке, за счёт применения многоручьевых матриц и различных пуансонов обеспечивают высокую универсальность применения в различных типах производств (мебель, металлоконструкции, электрошкафы, двери и т.д.).
Принцип действия: под давлением рабочей жидкости, являющейся носителем энергии (рабочим телом), плунжеры выталкивается из гидравлических цилиндров, расположенных по обеим сторонам, перемещают подвижную поперечину с размещённым на ней пуансоном и после касания с заготовкой, расположенной на столе, пластически изгибает ее. Станки такого типа оснащаются различными системами управления от простых контроллеров до современных систем ЧПУ, позволяющих проводить много осевую обработку и 3D моделирование.
В базовой комплектации листогибочный гидравлический пресс комплектуется контроллером Е21:
- Система контроля блокировки заднего упора
- Система контроля сервоприводов и частотного преобразователя
- Автоматическое позиционирование
- Счетчик подсчета операций
- Настройка времени выдержки
- Энергонезависимая память на 40 программ (25 шагов в программе)
- Быстрый возврат к исходным параметрам
- Язык: Английский
Также гидравлический пресс можно укомплектовать контроллером Е22 без изменения стоимости станка.
Описание контроллера Е22:
- Программирование угла гиба в градусах;
- Управление осями с точностью 0,1 мм;
- Библиотека инструментальной оснастки;
- Память 30 программ: в каждой программе до 15 рабочих шагов;
- Возможность корректировки угла гибки;
- Работа в метрической и дюймовой системах.
- Библиотека инструментальной оснастки позволяет задавать угол гиба в градусах, что позволяет оператору изменить угол без дополнительных вычислений вручную, снижая риск ошибки.
Опционально возможно оснащение контроллером Estun E300
Контроллер E300 имеет простой и интуитивно понятный интерфейс. Интерфейс обладает следующими особенностями:
- Поддерживаются 4 оси, а именно, ось X, ось Y, ось R и ось V;
- E300 оснащено встроенным высокопроизводительным процессором A8, ЖК-экраном размером 5,6 дюйма (640×480 точек), интегрированными портами ввода-вывода, последовательными портами и портом USB
- Автоматический расчет положения блока в зависимости от угла изгиба, материала, толщины и параметров пресс-формы;
- Задний упор может управляться с высокой точностью, так как сервосистемы управляют осью X и R;
- Опционально гидравлическое или механическое управление для оси V;
- Программирование абсолютного значения или угла;
- Вы можете легко создавать резервные копии, восстанавливать, импортировать и экспортировать параметры для ввода машины в эксплуатацию;
- Редактируйте программу на одной странице, чтобы повысить эффективность работы;
- Вы можете запрограммировать время задержки (время удержания) и задержку отвода с помощью устройства вместо реле времени;
- Зазор можно регулировать для повышения эффективности работы;
- Вы можете в любое время просмотреть состояние входов, выходов, клапанов и неисправностей на экране монитора;
- Автоматическая регулировка нулевого положения оси R;
- Двустороннее позиционирование и одностороннее позиционирование;
- Обучение или поиск контрольной точки;
Дополнительная опции:
Бомбирование ручное – обеспечивает корректировки формы поверхности рабочего стола для получения лучшего результата при гибке изделий большой длины.
Модель | Усилие гибки, КН | Длина стола, мм | Расстояние между стойками, мм | Глубина зева, мм | Рабочий ход, мм | Количество ходов, мин | Высота раскрытия, мм | Мощность эл. Двигателя, кВт | Габаритные размеры, мм |
WC67Y-160х3200 | 1600 | 3200 | 2540 | 330 | 200 | ≥6 | 457 | 11 | 3280х1930х2800 |
