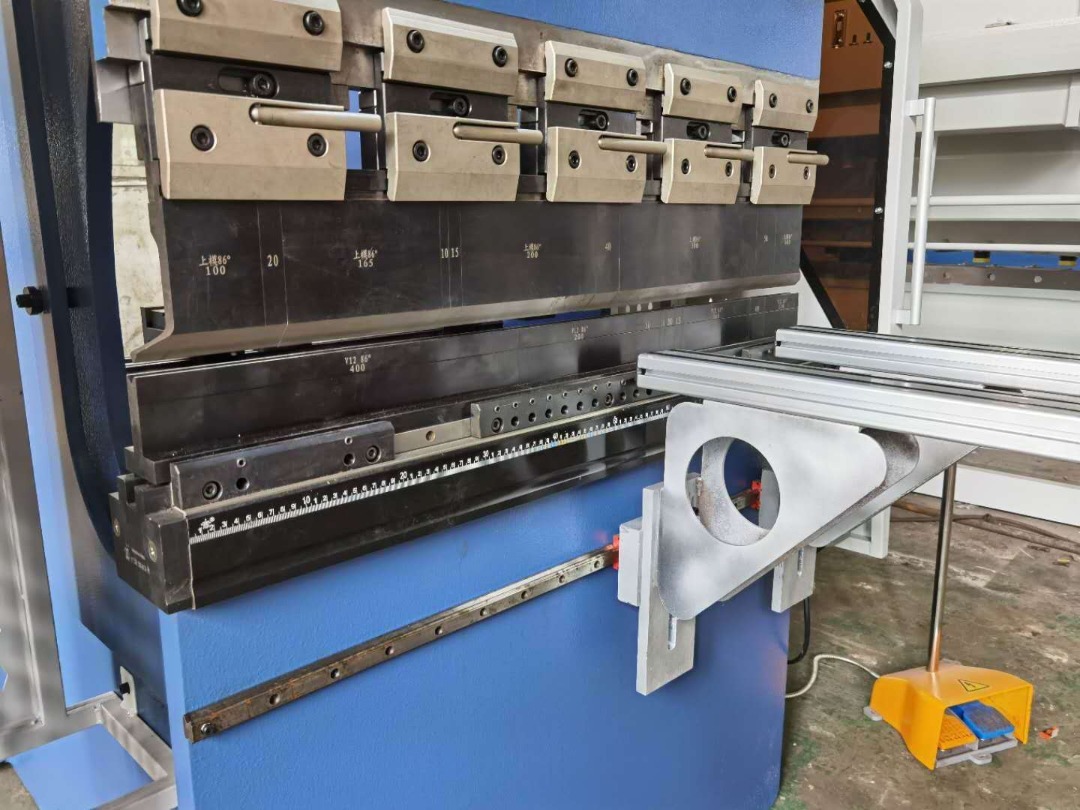

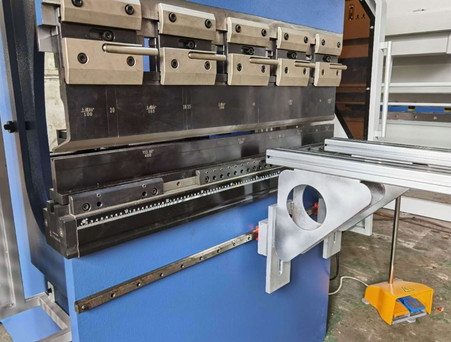

Листогибочные прессы прямого действия серии WE67K 40х1000 c ЧПУ используют для изгибания листовых заготовок. Отличительной особенностью станков этого типа является наличие системы компенсации прогиба (бомбирование).
Конструкция рамы - сварная, проходит термо отпуск для снятия сварочных напряжений в конструкции, а также надежная гидравлика обеспечивают высокую производительность при производстве изделий.
Синхронизация работы двух гидроцилиндров реализовано механической траверсой между ними.
Привод, обеспечивающий перемещение задних упоров электромеханический, управление с пульта (контроллера) на лицевой стороне листогиба.
Данный тип прессов прост в управления и настройке, за счёт применения многоручьевых матриц и различных пуансонов обеспечивают высокую универсальность применения в различных типах производств (мебель, металлоконструкции, электрошкафы, двери и т.д.).
Принцип действия: под давлением рабочей жидкости, являющейся носителем энергии (рабочим телом), плунжеры выталкивается из гидравлических цилиндров,
расположенных по обеим сторонам, перемещают подвижную поперечину с размещённым на ней пуансоном и после касания с заготовкой, расположенной на столе, пластически изгибает ее. Станки такого типа оснащаются различными системами управления от простых контроллеров до современных систем ЧПУ, позволяющих проводить много осевую обработку и 3D моделирование.
Система ЧПУ Cybelec Cybtouch 8 CT8:
Сенсорный экран | 7 ”цветной графический ЭЛТ-экран, 800x480 пикселей со светодиодной подсветкой. |
Работа памяти | SRAM /SDRAM (синхронное динамическое ОЗУ) |
Системная память | 2 Гб Micro SD карта с обновлением прошивки через RFlink. |
Связь | Cybelec RFlink (радиочастотная связь). Usb-порт (только для карты памяти). Порт RS232 (связь с ПЛК безопасности). |
Оси X Ось R (опционально) |
• ± 10VDC Управление приводами и двигателями переменного/постоянного тока. • 0-10 В постоянного тока Преобразователь частоты для асинхронных двигателей переменного тока. • SP-SN-HS 2 скорости режим. • SP-SN 0-10 В постоянного тока 2 с настаиваемой скоростью. |
Блоки | Преобразование дюймов/мм. |
Блоки питания | • Числового программного управления: Стабилизированный + 24VDC -15% / + 20% 30W • Цифровые входы/выходы: Стабилизированный + 24VDC -15% / + 20% |
Входные сигналы шифратора | 3 (+ 1) кодеры 5 в постоянного тока или 12 В постоянного тока * или 24 В постоянного тока * (* = внешняя мощность Поставки). Дополнительные сигналы не требуются, но Рекомендуется |
Блоки питания для кодеры | 5 в постоянного тока поставляется CybTouch. Макс. 250 мА для каждого кодировщика. |
Цифровые входы | 8 optocoupled. |
Аналоговые входные сигналы | 2 0-10 В постоянного тока. |
Цифровые выходы | 13 оптосоединенные и защита от короткого замыкания. 12x24 В DC источник режим, Макс. 0,5 A. 1 х 24 В постоянного тока вспомогательный выход, Макс. 0,5 A, не защищены. |
Аналоговый выход | 6 ± 10 В постоянного тока, Y1-Y2-X-R, давление и коронка. Сопротивление <100 Ω, защита от короткого замыкания. Нагрузка ≥ 2 кОм (макс. 15 мА). |
Опорное напряжение | Сопротивление 10 В постоянного тока <100 Ом, защита от короткого замыкания. Нагрузка ≥ 2 кОм (макс. 15 мА). |
Условия эксплуатации | Мин. 5 ° Цельсия, макс. 45 ° Цельсия. Относительная влажность от 10 до 85% без конденсации. |
Директив ЕС | IEC61131-2. |
Доступные Языки | Английский, французский, немецкий, итальянский, нидерландский, испанский, португальский, Португальский, чешский, турецкий, русский, Україна, польский, pусский, Суоми |

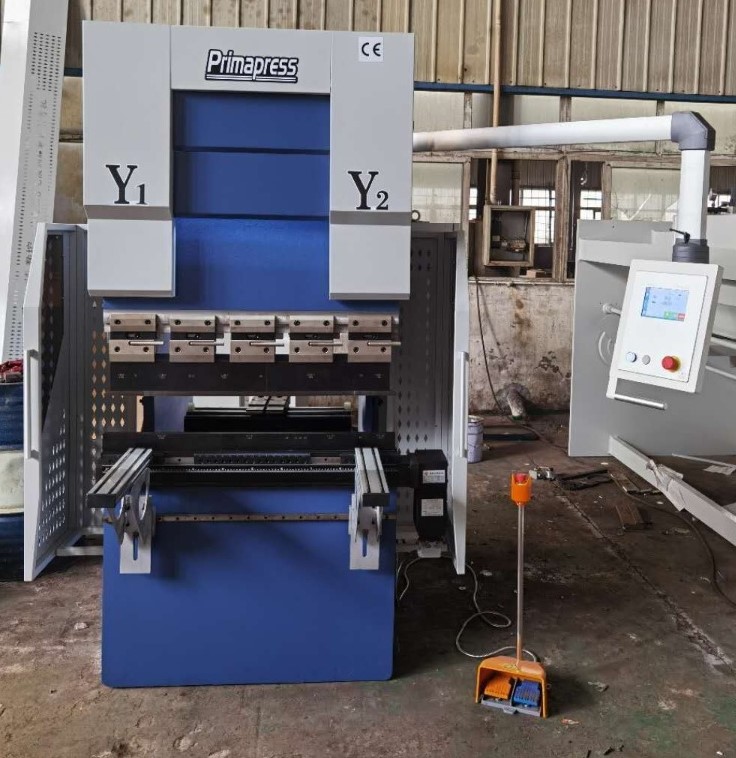

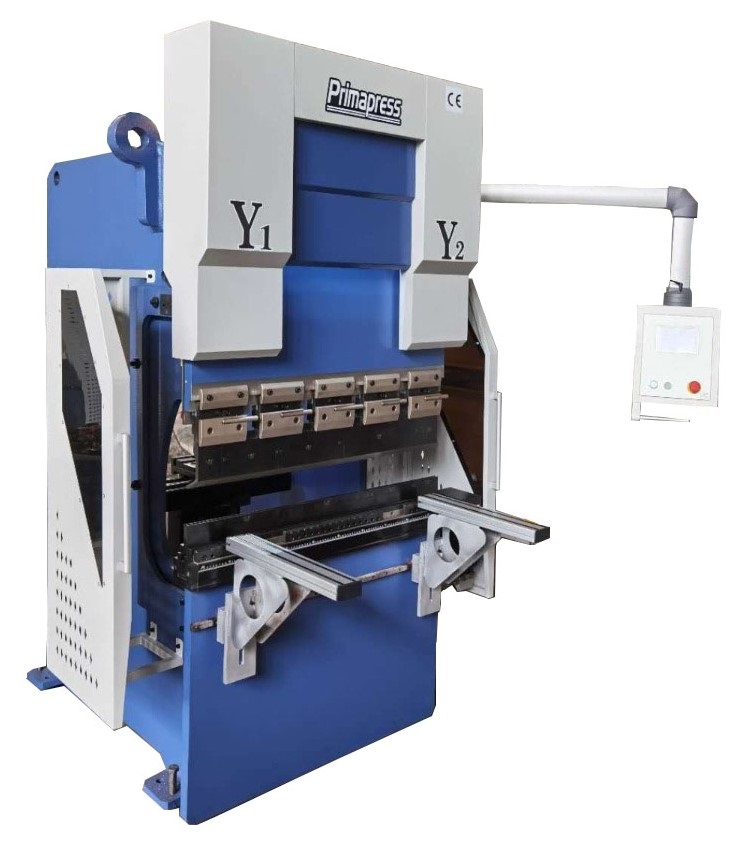

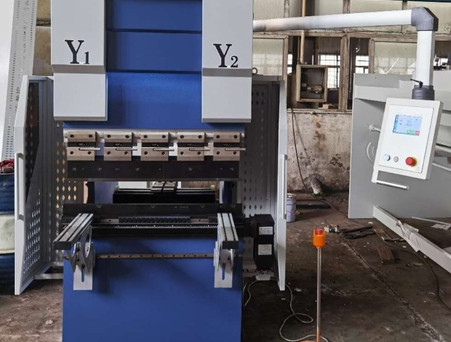

Листогибочный пресс WE67K 40x1000 |
Параметры | Дополнительная информация | |
1 | Номинальное усилие | 400 кН | |
2 | Длина гибки | 1000 мм | |
3 | Расстояние между стойками | 350 мм | |
4 | Зев | 230 мм | |
5 | Ход | 320 мм | |
6 | Высота раскрытия | 380 мм | |
7 | точность позиционирования оси X,Y | : ±0.02 мм | |
8 | Скорость подвода | 120 мм/с | Настраиваются в ЧПУ CT8 (2+1) |
9 | Скорость гибки | 60 мм/с | |
10 | Скорость обратного хода | 120 мм/с | |
11 | Управляемые оси | X,Y, V(компенсация прогиба) | При использовании системы ЧПУ |
12 | Габаритные размеры | 1300x1200x1610 | |
13 | Параметры подключения | 380В/50Гц/3фазы | |
14 | Потребляемая мощность | 5.5 кВт |
