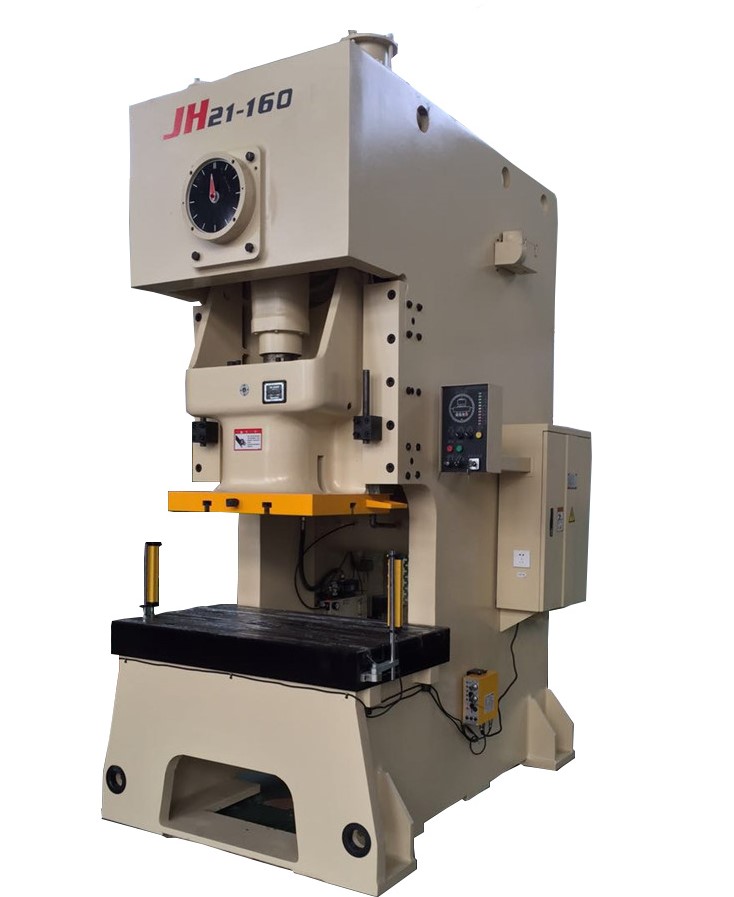

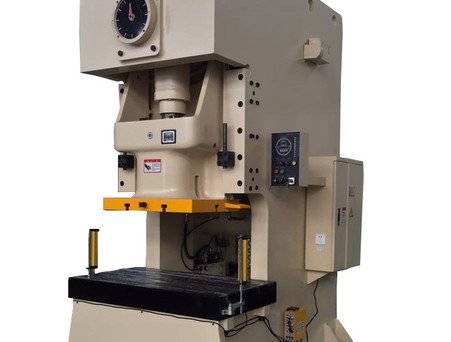

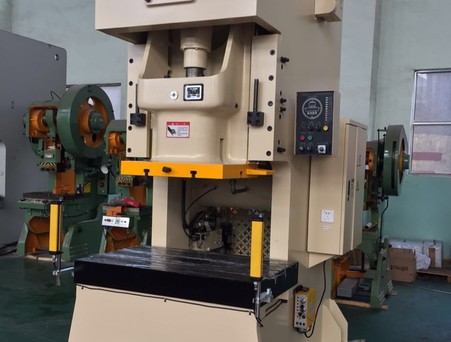

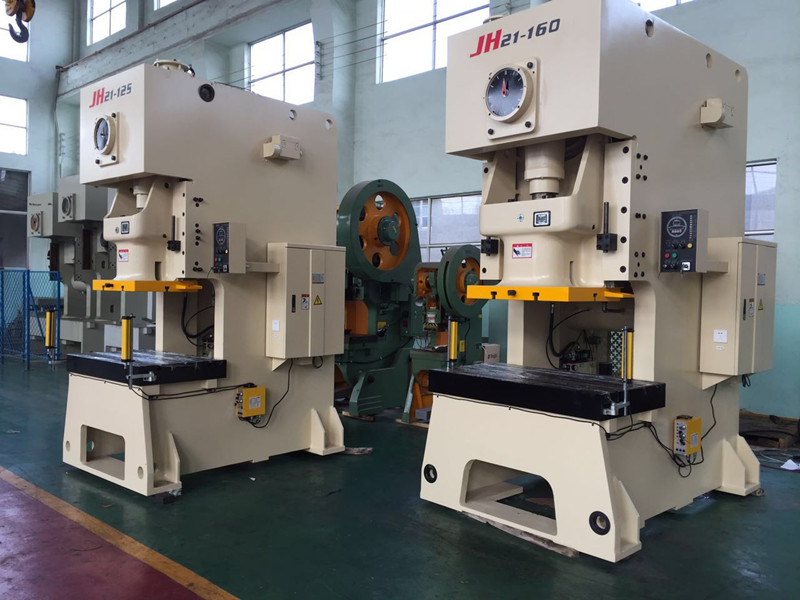

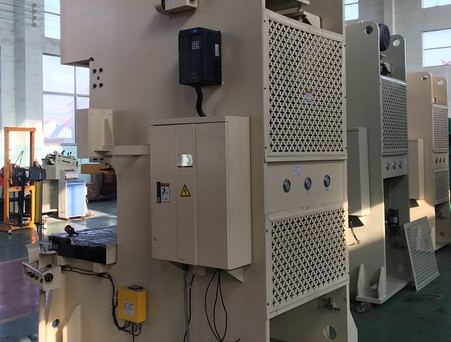

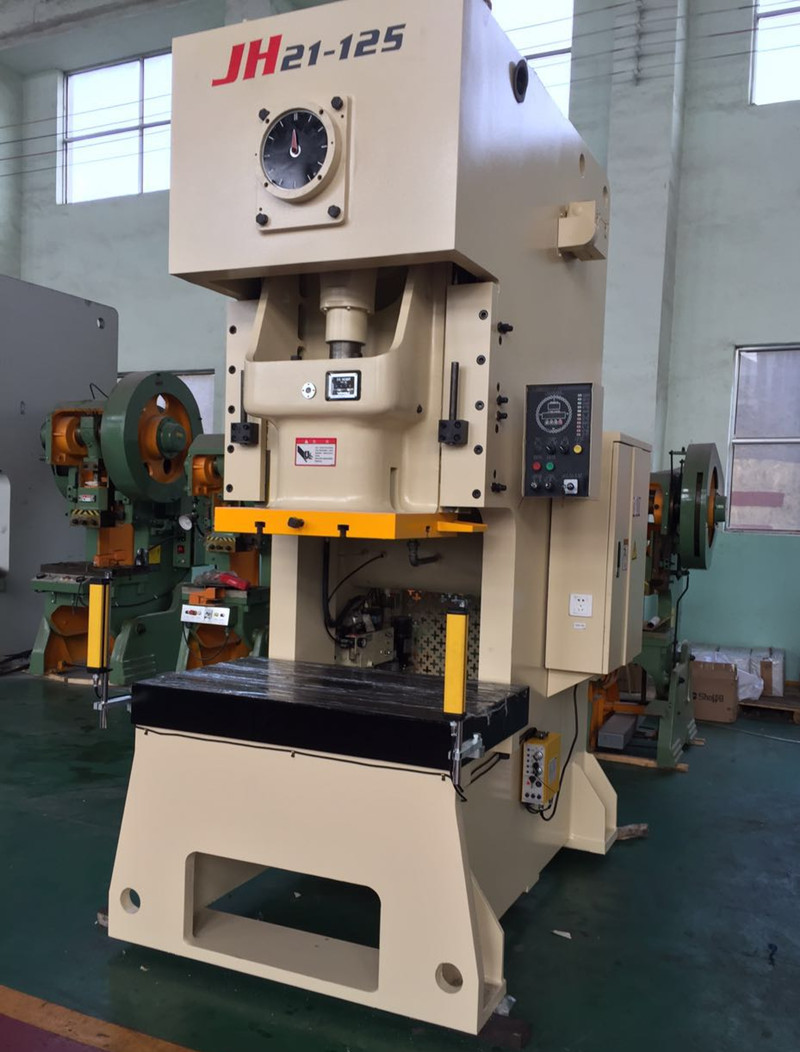

Пресс с открытой станиной с неподвижным столом, это одна из разновидностей универсальных прессов для обработки тонкого листового металла. Технология изготовления прессов заимствована у японской производственной компании AIDA. Эти станки применяют для резки, штамповки, вырубки, гибки и неглубокой вытяжки и других холодноштамповочных работ.
Основные особенности:
1. Сварная рама из цельного листового материала, имеет высокую жесткость, рациональную структура и современный дизайн.
2. Пресс укомплектован итальянской низкоинерционной комбинированной фрикционной муфтой и тормозом, производимой компанией OMPI в Шанхае, обладает небольшой пассивной инерцией, низким энергопотреблением, надежной блокировкой сцепления и тормозом, отличается долгим сроком службы.
3. Скользящий цилиндр представляет собой цельную конструкцию, в которой применяется гидравлическая защита от перегрузки, произведенная компанией Showa, Япония, характеризуется быстродействием и надежностью. После перегрузки он может сбрасываться автоматически, что сокращает время простоя и увеличить производительность пресса. Масляные уплотнители цилиндра высокого давления производство Германия.
4. Пресс имеет пневматический балансир, который уменьшает обратный ход, обеспечивает плавность хода, что улучшает динамическую точность пресса. Применяется шестигранный ползун с удлиненной направляющей.

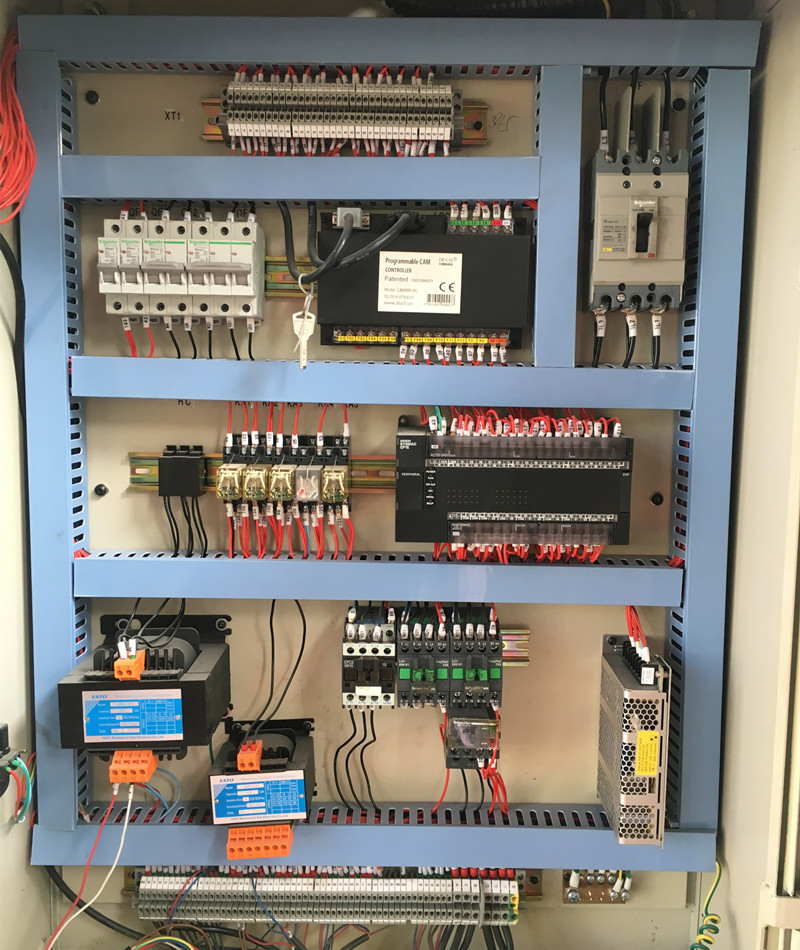

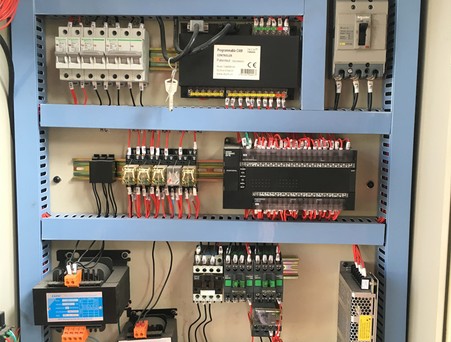

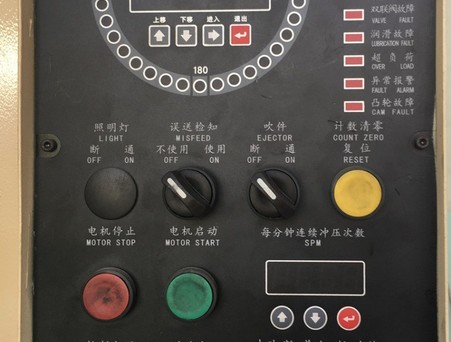

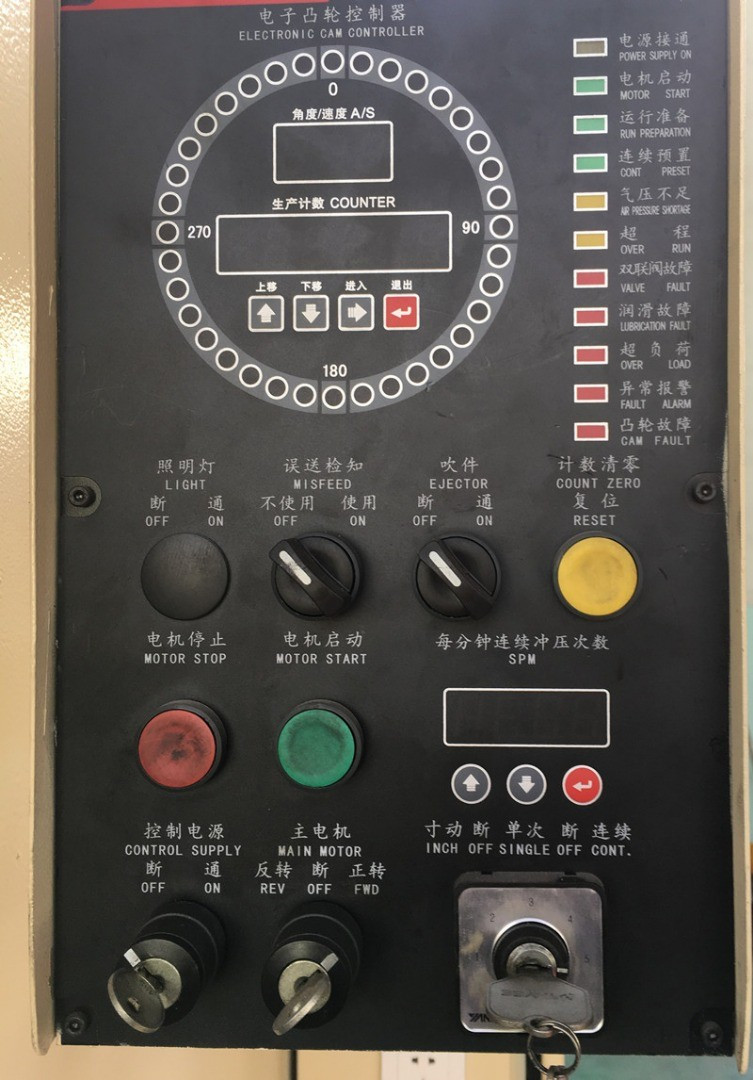

5. Управление осуществляется через PLC котроллер, производства Mitsubishi, который является эффективным и удобным в использовании.
Данные прессы возможно оснастить приспособлениями для размотки, правки и автоматической подачи листовой заготовки:
- Размотчик и выпрямитель в одном приспособлении повышают производительность.
- Применяемые комплектующие позволяют получать высокоточные изделия.
- Ролики изготовлен с применением закалки.
Функции:
1. Используется надежные компоненты автоматики произведенные в Японии, обеспечивают длительный бесперебойный срок службы.
2. Размотчик и выпрямитель интегрированы в одно приспособление, что экономит площадь, подходит для обработки листа. Возможна автоматическая настройка времени подачи материала.
3. Прокатные ролики изготовлены из прочной подшипниковой стали с твердым хромированым покрытием, а также шлифованы (HRC60.), отличаются низким износом и высокой точностью.
4. Контроль осуществляется датчиком, для производительной работы используется различные регулировки скорости, для корректной работы с выпрямлением и стабильной подачей. Регулировка скорости вращения – бесступенчатая.
5. Выравниватель позволяет регулировать наклон таким образом, чтобы уменьшить расстояние между «петлями» подаваемого материала.
6. Жесткая конструкция и мощным мотор подачи.
Технические характеристики:
Модель | PR-150 | PR-200 | PR-300 | PR-400 | PR-500 |
Max. ширина металла | 150mm | 200mm | 300mm | 400nn | 500mm |
Толщина материала | 0.4-1.5 мм | ||||
Вес | 500 кг | 800 кг | 1000 кг | 1500 кг | 2000 кг |
Внутренний диаметр катушки | 450-530 мм | ||||
Внешний диаметр катушки | 1200 мм | ||||
Двигатель выпрямления | 1/2(HP) | 1 (HP) | 2 (HP) | 2 (HP) | 3(HP) |
Двигатель размотчика | 1 (HP) | 1 (HP) | 2 (HP) | 2(HP) | 3 (HP) |
Выправляющий ролик | Диаметр 20 * 9/10 (вверх / вниз) полный привод | ||||
Регулировка выпрямителя | 4 точки регулировки | ||||
Скорость выпрямления | 0-15 м/мин |
NC податчик:
Особенности автоподатчика:
1. Подходит для обработки листовых материалов различной толщины и длины.
2. Подходит для высокоскоростной подачи и обработки длинного материала для увеличения производительности и точности подачи.
3. Простая панель управления с цифровыми клавишами для оператора, позволяет легко установить длину загрузки материала и скорость загрузки. Длина загружаемого материала составляет от 0,1 мм до 9999,99 мм.
4. Используется пневматический зажим-разжим. Надежная конструкция с высокой степенью долговечности и безопасностью при использовании.
5. Степень ослабления может быть изменен в соответствии с требованиями заказчика (только для моделей NCR и NCF.)
Структура PLC пневматического автоматического податчика NC:
1. В качестве привода применяется серводвигатель, позволяет сократить время настройки и наладки.
2. Высокая точность обратной подачи и точности загрузки.
3. В конструкции применяется ремень ГРМ для защиты зазора между зубчатыми колесами, обеспечивает низкий износ, уровень шума; работа без смазки.
4. Двигатель установлен внутри, чтобы избежать возможных повреждений при транспортировке и погрузке.
Model | NCF-200 | NCF-300 | NCF-400 | NCF-500 |
Max. ширина подачи мм |
200 | 300 | 400 | 500 |
Max. длина материала, мм |
9999.99 | 9999.99 | 9999.99 | 9999.99 |
Толщина материала | 0.5-6.0 | 0.5-6.0 | 0.5-6.0 | 0.5-6.0 |
Высота пресс-формы мм |
100-250 | 100-250 | 100-250 | 100-250 |
Max. скорость подачи м/мин |
20 | 20 | 20 | 20 |
Прижим | пневмо | пневмо | пневмо | пневмо |
Подача |
4mm*200mm 5mm*150mm 6mm*80mm |
4mm*300mm 5mm*200mm 6mm*100mm |
4mm*400mm 5mm*200mm 6mm*100mm |
4mm*500mm 5mm*350mm 6mm*200mm |
Линия в сборе:
Технические характеристики:
Параметр |
|
Значение |
|
Номинальное усилие |
кН |
3150 |
|
Номинальный ход сжатия |
мм |
8 |
|
Ход ползуна |
мм |
250 |
|
Частота ходов |
Фиксированная |
мин-1 |
30 |
Регулируемая |
25-35 |
||
Макс. высота комплекта штампа |
мм |
550 |
|
Регулировка высоты |
мм |
120 |
|
Расстояние от центра ползуна до корпуса |
мм |
460 |
|
Размер рабочего стола (спереди-назад х слева-направо) |
мм |
880×1600 |
|
Размер отверстия в столе (верхний диаметр/ глубина/ нижний диаметр) |
мм |
φ320×50×φ280 |
|
Размер отверстия в станине (диаметр /спереди –назад/ слева- направо) |
мм |
200 |
|
Размер нижней части ползуна (спереди -назад * слева – направо) |
мм |
440×580 |
|
Размер пробивного отверстия (диаметр х глубина) |
мм |
700×950 |
|
Расстояние между колоннами |
мм |
φ70×90 |
|
Мощность основного мотора |
мм |
920 |
|
Габариты (Г* Ш* В) |
кВт |
30 |
|
Вес нетто |
мм |
2850×1700×4450 |
|
Размер отверстия в станине (диаметр /спереди –назад/ слева- направо) |
кг |
28000 |
