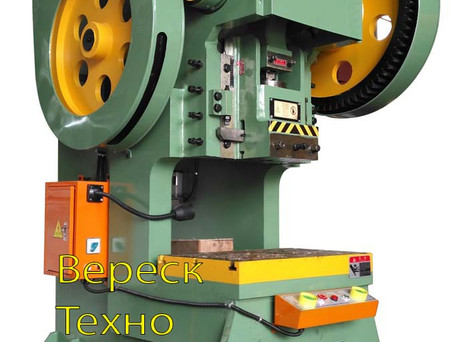

Пресс кривошипный открытого типа J23 предназначен для штамповки на листах, этот пресс может использоваться для: штамповки отверстий, вырубки, обрезки, гибки, поверхностного растяжения и формовки. Применяется в следующих отраслях: оборонной промышленности, автомобилестроении, изготовлении сельскохозяйственной техники, приборостроении, и т.д.
Пресс кривошипный J23 имеет С-образный тип станины. Сварной корпус станины изготовлен из стальных пластин и обладает высокими амортизирующими характеристиками.
Современный дизайн придаёт современный внешний вид. Зев имеет определённый размер для каждого типа-размера. Компактная структура обеспечивает удобное и безопасное использование.
Штамповочный пресс оснащен жесткой муфтой под ключ, кулачковым тормозом и предохранительным устройством нажимного типа. Рабочий стол открыт с трех сторон, поэтому загрузка и выгрузка пресс-формы удобны.
Пресса серии J23 широко используется, поскольку они обеспечивают хорошие условия для механизации и автоматизации на современных производствах.
Принципиальная схема компановки:
Данные прессы возможно оснастить приспособлениями для размотки, правки и автоматической подачи листовой заготовки:
- Размотчик и выпрямитель в одном приспособлении повышают производительность.
- Применяемые комплектующие позволяют получать высокоточные изделия.
- Ролики изготовлен с применением закалки.
Функции:
1. Используется надежные компоненты автоматики произведенные в Японии, обеспечивают длительный бесперебойный срок службы.
2. Размотчик и выпрямитель интегрированы в одно приспособление, что экономит площадь, подходит для обработки листа. Возможна автоматическая настройка времени подачи материала.
3. Прокатные ролики изготовлены из прочной подшипниковой стали с твердым хромированым покрытием, а также шлифованы (HRC60.), отличаются низким износом и высокой точностью.
4. Контроль осуществляется датчиком, для производительной работы используется различные регулировки скорости, для корректной работы с выпрямлением и стабильной подачей. Регулировка скорости вращения – бесступенчатая.
5. Выравниватель позволяет регулировать наклон таким образом, чтобы уменьшить расстояние между «петлями» подаваемого материала.
6. Жесткая конструкция и мощным мотор подачи.
Технические характеристики:
| Модель | PR-150 | PR-200 | PR-300 | PR-400 | PR-500 |
| Max. ширина металла | 150mm | 200mm | 300mm | 400nn | 500mm |
| Толщина материала | 0.4-1.5 мм | ||||
| Вес | 500 кг | 800 кг | 1000 кг | 1500 кг | 2000 кг |
| Внутренний диаметр катушки | 450-530 мм | ||||
| Внешний диаметр катушки | 1200 мм | ||||
| Двигатель выпрямления | 1/2(HP) | 1 (HP) | 2 (HP) | 2 (HP) | 3(HP) |
| Двигатель размотчика | 1 (HP) | 1 (HP) | 2 (HP) | 2(HP) | 3 (HP) |
| Выправляющий ролик | Диаметр 20 * 9/10 (вверх / вниз) полный привод | ||||
| Регулировка выпрямителя | 4 точки регулировки | ||||
| Скорость выпрямления | 0-15 м/мин | ||||
NC податчик:
Особенности автоподатчика:
1. Подходит для обработки листовых материалов различной толщины и длины.
2. Подходит для высокоскоростной подачи и обработки длинного материала для увеличения производительности и точности подачи.
3. Простая панель управления с цифровыми клавишами для оператора, позволяет легко установить длину загрузки материала и скорость загрузки. Длина загружаемого материала составляет от 0,1 мм до 9999,99 мм.
4. Используется пневматический зажим-разжим. Надежная конструкция с высокой степенью долговечности и безопасностью при использовании.
5. Степень ослабления может быть изменен в соответствии с требованиями заказчика (только для моделей NCR и NCF.)
Структура PLC пневматического автоматического податчика NC:
1. В качестве привода применяется серводвигатель, позволяет сократить время настройки и наладки.
2. Высокая точность обратной подачи и точности загрузки.
3. В конструкции применяется ремень ГРМ для защиты зазора между зубчатыми колесами, обеспечивает низкий износ, уровень шума; работа без смазки.
4. Двигатель установлен внутри, чтобы избежать возможных повреждений при транспортировке и погрузке.
| Model | NCF-200 | NCF-300 | NCF-400 | NCF-500 |
| Max. ширина подачи мм |
200 | 300 | 400 | 500 |
| Max. длина материала, мм |
9999.99 | 9999.99 | 9999.99 | 9999.99 |
| Толщина материала | 0.5-6.0 | 0.5-6.0 | 0.5-6.0 | 0.5-6.0 |
| Высота пресс-формы мм |
100-250 | 100-250 | 100-250 | 100-250 |
| Max. скорость подачи м/мин |
20 | 20 | 20 | 20 |
| Прижим | пневмо | пневмо | пневмо | пневмо |
| Подача |
4mm*200mm 5mm*150mm 6mm*80mm |
4mm*300mm 5mm*200mm 6mm*100mm |
4mm*400mm 5mm*200mm 6mm*100mm |
4mm*500mm 5mm*350mm 6mm*200mm |
Линия в сборе:
| Модель Параметр |
6.3T | 10T | 16T | 25T | 40T | 63T | 80T | 100T | 125T | 160T | ||
| Номинальное усилие（КН） | 63 | 100 | 160 | 250 | 400 | 630 | 800 | 1000 | 1250 | 1600 | ||
| Stroke under nominal force（mm） | 1.5 | 2 | 2 | 2.5 | 4 | 4 | 5 | 5 | 5 | 5 | ||
| Ход ползуна, мм | 40 | 50 | 60 | 70 | 80 | 100 | 112 | 120 | 140 | 140 | ||
| Ходов в мин, шт | 150 | 140 | 100 | 70 | 55 | 56 | 45 | 50 | 40 | 40 | ||
| Максимальная высота закрытия, мм |
120 | 130 | 170 | 200 | 240 | 275 | 300 | 320 | 340 | 370 | ||
| Закрытая регулировка высоты, мм |
30 | 40 | 40 | 40 | 56 | 63 | 70 | 80 | 90 | 120 | ||
| Расстояние между центром ползуна и рамой, мм | 120 | 140 | 188 | 210 | 235 | 245 | 250 | 305 | 330 | 420 | ||
| Рабочий стол | длина | 200 | 210 | 270 | 320 | 370 | 410 | 440 | 510 | 700 | 740 | |
| ширина | 340 | 370 | 460 | 500 | 635 | 640 | 740 | 810 | 1100 | 1150 | ||
| Max угол наклона,° | 20 | 20 | 30 | 15 | 25 | 25 | 25 | 20 | 20 | 30 | ||
| Глубина отверстия ручки, мм | 25 | Φ30 | Φ35 | Φ40 | Φ50 | Φ50 | Φ60 | Φ60 | Φ60 | 60 | ||
| Толщина рабочего стола, мм | 30 | 35 | 45 | 50 | 70 | 80 | 90 | 110 | 120 | 130 | ||
| Отверстие в станине, мм | Φ70 | Φ90 | Φ120 | Φ130 | Φ135 | Φ140 | Φ160 | Φ160 | 170 | 180 | ||
| Мощность двигателя, кВт | 0.75 | 1.5 | 1.5 | 2.2 | 4 | 5.5 | 7.5 | 7.5 | 11 | 15 | ||
| Расстояние между стойками, мм | 140 | 190 | 170 | 240 | 250 | 280 | 320 | 390 | 400 | 420 | ||
| Габаритные размеры, мм | длина | 400 | 400 | 760 | 900 | 1400 | 1700 | 1950 | 2000 | 2300 | 2350 | |
| ширина | 500 | 530 | 650 | 700 | 1000 | 1150 | 1300 | 1400 | 1500 | 1780 | ||
| высота | 1300 | 1400 | 1600 | 2000 | 2300 | 2500 | 2650 | 2850 | 3000 | 3800 | ||
| Размеры по полу, мм | длина | 400 | 430 | 600 | 640 | 1100 | 1150 | 1160 | 1300 | 1350 | 1850 | |
| ширина | 450 | 470 | 470 | 530 | 640 | 680 | 750 | 840 | 930 | 2450 | ||
| Глубина зева, мм | 190 | 250 | 310 | 320 | 410 | 490 | 500 | 535 | 560 | 560 | ||
| Вес, кг | 360 | 600 | 1080 | 1900 | 2400 | 3180 | 4500 | 6000 | 7100 | 14500 | ||
