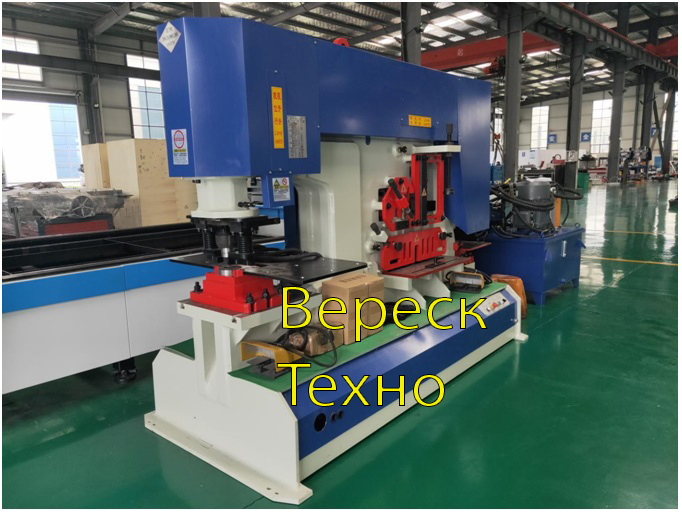

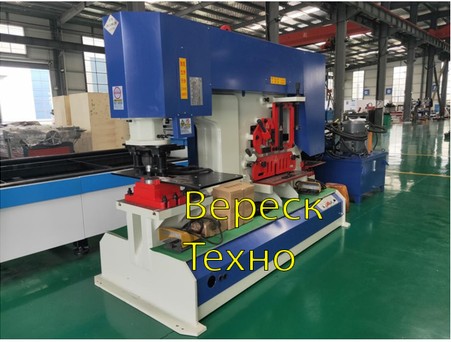

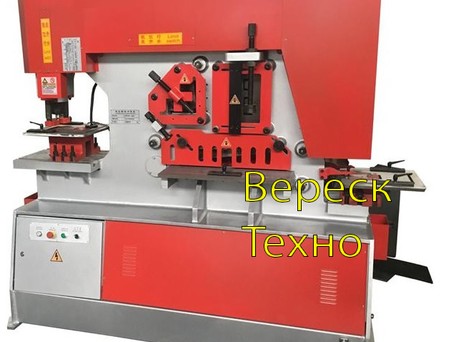

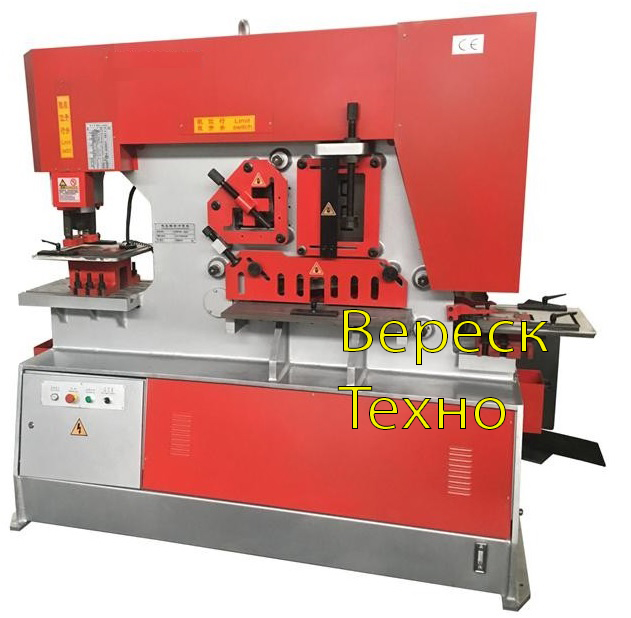

Комбинированные гидравлические пресс-ножницы Q35Y-25 предназначены для резки и пробивки различных видов материала: такие как лист, профиль квадратного и круглого сечения, уголок, пруток, тавр, двутавр и т.д. Пресс-ножницы Q35Y-25 спроектированы и изготовлены в соответствии с высочайшими стандартами качества в отрасли машиностроения. Этот тип оборудования предназначен для длительного срока эксплуатации при полной загруженности, не прихотлив к температуре цеха (-10 ℃ ~ 45 ℃)
Основные функции:

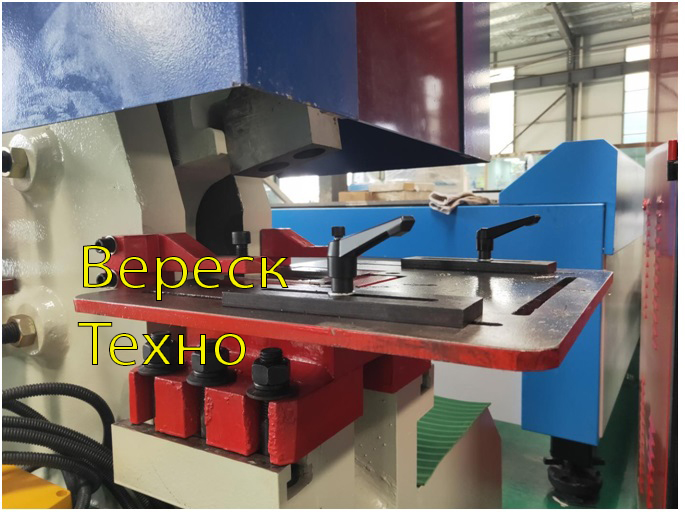

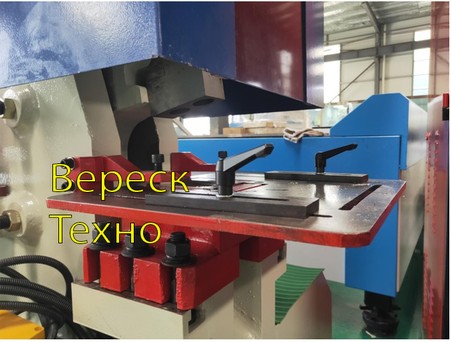

- Пробивка: доступен полный спектр универсальных пробивных штампов. Конструкция позволяет выполнять штамповку железа под большим углом и пробивать большие отверстия. Для простоты эксплуатации используется откидная конструкции съемника, большой стол с линейками и упором; стандартные фитинги; быстрая смена стяжной гайки и втулки для быстрой смены.
- Рубка: круглые, квадратные отверстия различного диаметра. Регулируемое прижимная оснастка для рубки круглого/ квадратного прутка, профиля /балок. Все операции защищены и максимально безопасности для оператора. Есть возможность делать рубку под угол 45° что позволяет получать готовые изделия под дальнейшие сварочные работы. Данный тип получения угла характеризуется минимальными потерями материала и его деформацией.
- Порезка.
- Гибка.
Технологические возможности:
Профиль | Круг | Квадрат | Резка стального уголка | Тавр | Двутавр | Швеллер | ||
90° | 45° | 90° | 45° | |||||
Q35Y-16 | 45 | 40*40 | 125*125*12 | 50*50*5 | 120*120*12 | 60*60*8 | 126*74*5 | 126*53*5,5 |
Q35Y-20 | 50 | 50*50 | 140*140*12 | 50*50*5 | 140*140*12 | 70*70*10 | 160*86*8 | 160*60*6,5 |
Q35Y-25 | 60 | 50*50 | 160*160*14 | 60*60*6 | 160*160*14 | 80*80*10 | 200*102*9 | 210*75*9 |
Q35Y-30 | 65 | 55*55 | 180*180*16 | 60*60*6 | 180*180*16 | 80*80*10 | 280*124*10,5 | 260*86*11,5 |
Q35Y-40 | 70 | 60*60 | 200*200*18 | 100*100*10 | 160*160*16 | 80*80*10 | 300*126*11 | 300*89*12 |
Q35Y-50 | 80 | 65*65 | 200*200*20 | 120*120*10 | 180*180*16 | 80*80*10 | 320*130*10 | 320*92*12 |
Примеры выполняемых работ:
Технические характеристики:
Параметр | Значение |
Максимальное усилие реза, т | 120 |
Толщина листа металла (макс.), мм | 25 |
Предел текучести материала | ≤450 |
Размеры полосы, отрезаемой за один ход (толщина х ширина) | 25*330 10*480 |
Ход штампа, мм | 80 |
Кол-во ходов в минуту | 10 |
Глубина по дачи (зёв) | 400 |
Толщина пробивки,мм | 25 |
Максимальный диаметр пробиваемого отверстия, мм | 35 |
Мощность двигателя гидравл. насоса, кВт | 11 |
Габаритные размеры, мм | 2200*1000*2100 |
Масса станка, кг | 4600 |
