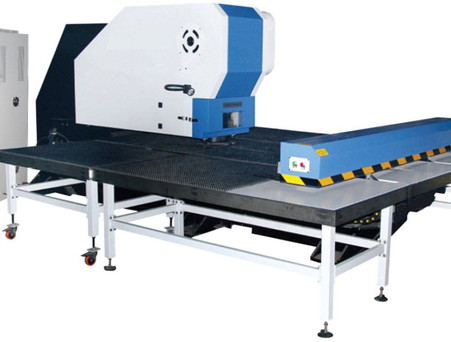

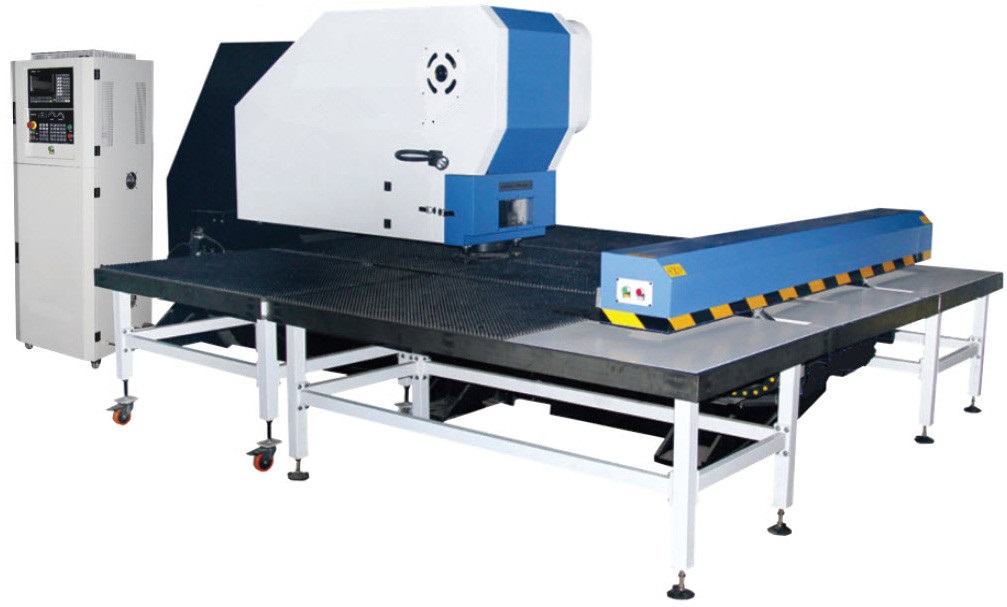

Электромеханический координатно-пробивной пресс с ЧПУ ZH-1530


Узнайте о ближайшей поставке и получите ответы на другие интересующие вопросы

Есть вопросы? Задайте их нашему менеджеру!
+375 29 695-02-36
Характеристики
  • Описание
  • Характеристики

Электромеханический координатно-пробивной пресс с ЧПУ ZH-1530 - предназначен для производительной пробивки отверстий различной формы (круг, овал, квадрат, прямоугольник и т.д.). Пресса этой серии отличаются более доступной ценовой категорией по сравнинию с более совершенными моделями.

Базовая комплектация:

  • Система ЧПУ SIEMENS 802DSL, Германия
  • Число станций инструментов: 10
  • Щеточный рабочий стол
  • Два зажима листа с пневмоуправлением
  • Датчик наличия металла в зажимах
  • Ручное позиционирование зажимов листа, в зависимости от размеров заготовки
  • Освещение рабочей зоны
  • Детектор выполнения пробивки (отсутствие заклинивания инструмента)
  • Ручная система смазки
  • Наличие функций пробивки, формовки, накатки ребра жесткости и т.д.
  • Выносная педаль управления с кнопкой аварийной остановки
  • Инструкция по эксплуатации и обслуживанию станка
  • Набор инструмента для обслуживания
  • Шестигранник для установки инструмента
  • Станок окрашен полиуретановой краской

Применяемые комплектующие:

Наименование Производитель
Система ЧПУ Siemens (Германия)
Направляющие качения TBI (Тайвань)
ШВП TBI (Тайвань)
Муфта сцепления-тормоза OMPI S.r.l. (Италия)
Электромагнитные клапаны ARK/Delxi (Китай)
Компоненты пневматики ARK/Delxi (Китай)
PLC (Контроллер) Omron (Япония)
Бесконтактные датчики Omron (Япония)
Блок питания Тайвань
Серводвигатели Panasonic (Япония)
Электроавтоматика Schneider electric (Германия)
Наименование ZH-1530
Максимальное усилие кН (т) 300(30)
Тип станины Открытая
Перемещения по координатам, мм X, 2500
Y, 1250
Наибольшая толщина пробивки max, мм 4
Наибольший диаметр инструмента, мм Φ50.8 (опция: 88.9)
Наибольшая скорость пробивки, уд./мин. 200
Количество пневматических прижимов, шт 2
Количество контролируемых осей 2 (X,Y)
Количество инструмента 10 (опция 12)
Конструкция стола Щеточно-шариковый стол
Точность позиционирования, мм ±0.1
Давление в пневмосистеме, мПа 0.55
Напряжение питающей сети, В 380±5%
Габаритные размеры (д×ш×в), м 4,85×5,3×2,1
Вес станка, т 9
