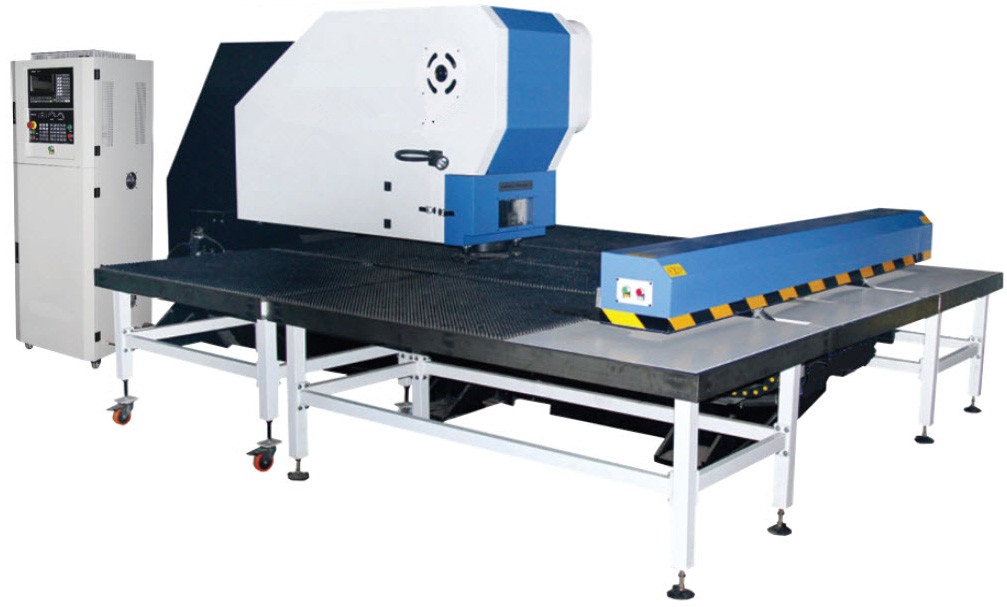

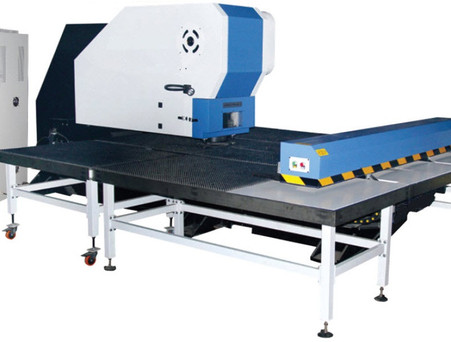

Электромеханический координатно-пробивной пресс с ЧПУ ZH 1325

Узнайте о ближайшей поставке и получите ответы на другие интересующие вопросы

Заказать заявку

Оформить лизинг

Есть вопросы? Задайте их нашим менеджерам:

+375 29 695-02-36
+375 29 101-03-27
+375 17 360-03-89

Опыт более 10 лет

Выгодные цены и условия

Соблюдение сроков поставки

Гарантийное обслуживание

Характеристики

Описание
Характеристики

Электромеханический координатно-пробивной пресс с ЧПУ ZH-1325 - предназначен для производительной пробивки отверстий различной формы (круг, овал, квадрат, прямоугольник и т.д.). Пресса этой серии отличаются более доступной ценовой категорией по сравнинию с более совершенными моделями.

Базовая комплектация:

Система ЧПУ SIEMENS 802DSL, Германия
Число станций инструментов: 10
Щеточный рабочий стол
Два зажима листа с пневмоуправлением
Датчик наличия металла в зажимах
Ручное позиционирование зажимов листа, в зависимости от размеров заготовки
Освещение рабочей зоны
Детектор выполнения пробивки (отсутствие заклинивания инструмента)
Ручная система смазки
Наличие функций пробивки, формовки, накатки ребра жесткости и т.д.
Выносная педаль управления с кнопкой аварийной остановки
Инструкция по эксплуатации и обслуживанию станка
Набор инструмента для обслуживания
Шестигранник для установки инструмента
Станок окрашен полиуретановой краской

Применяемые комплектующие:

Наименование	Производитель
Система ЧПУ	Siemens (Германия)
Направляющие качения	TBI (Тайвань)
ШВП	TBI (Тайвань)
Муфта сцепления-тормоза	OMPI S.r.l. (Италия)
Электромагнитные клапаны	ARK/Delxi (Китай)
Компоненты пневматики	ARK/Delxi (Китай)
PLC (Контроллер)	Omron (Япония)
Бесконтактные датчики	Omron (Япония)
Блок питания	Тайвань
Серводвигатели	Panasonic (Япония)
Электроавтоматика	Schneider electric (Германия)

Наименование	ZH-1325
Максимальное усилие кН (т)	300（30）
Тип станины	Открытая
Перемещения по координатам, мм	X, 2500
Перемещения по координатам, мм	Y, 1250
Наибольшая толщина пробивки max, мм	4
Наибольший диаметр инструмента, мм	Φ50.8 (опция: 88.9)
Наибольшая скорость пробивки, уд./мин.	200
Количество пневматических прижимов, шт	2
Количество контролируемых осей	2 (X,Y)
Количество инструмента	10 (опция 12)
Конструкция стола	Щеточно-шариковый стол
Точность позиционирования, мм	±0.1
Давление в пневмосистеме, мПа	0.55
Напряжение питающей сети, В	380±5%
Габаритные размеры (д×ш×в), м	4,85×3,3×2,1
