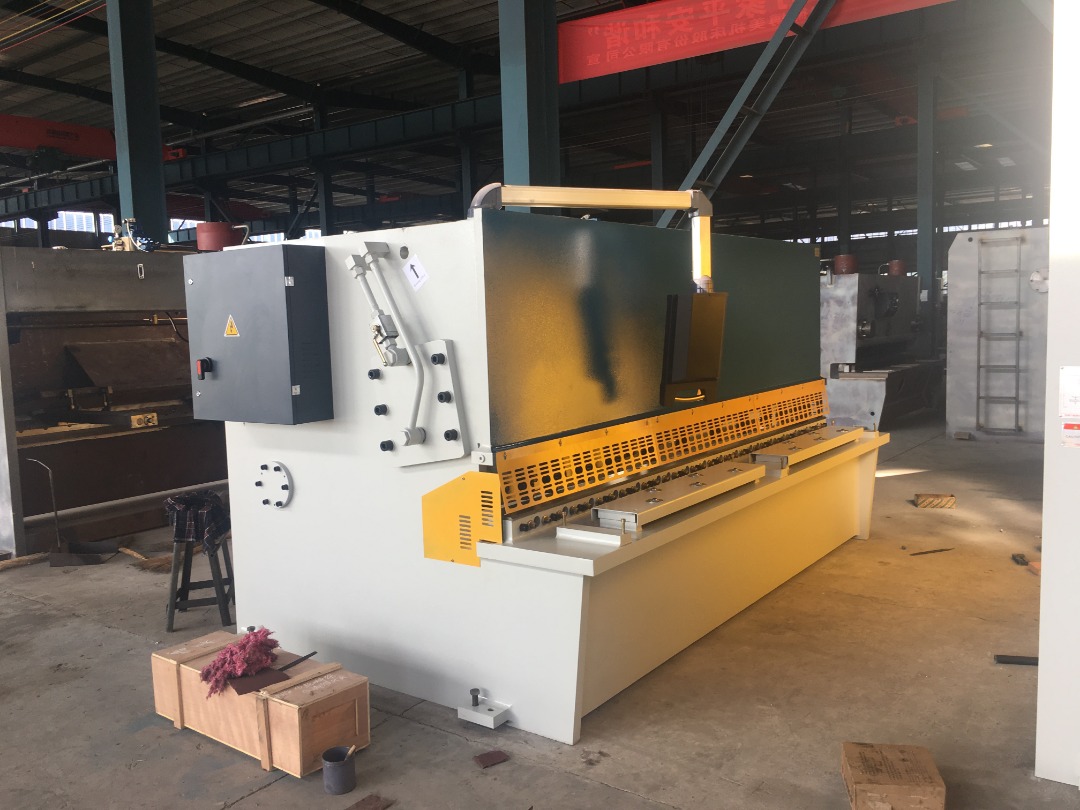

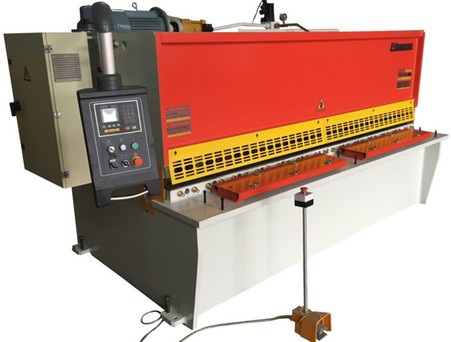

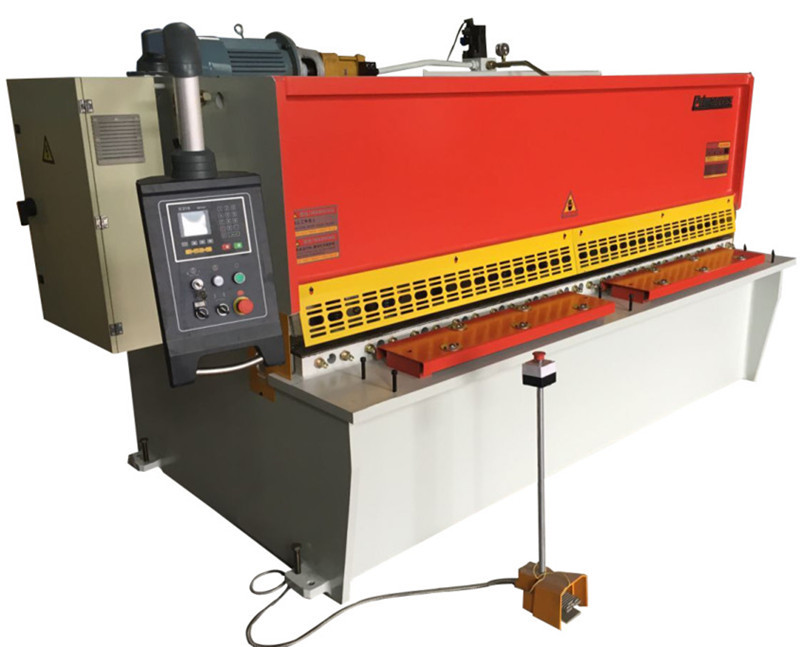

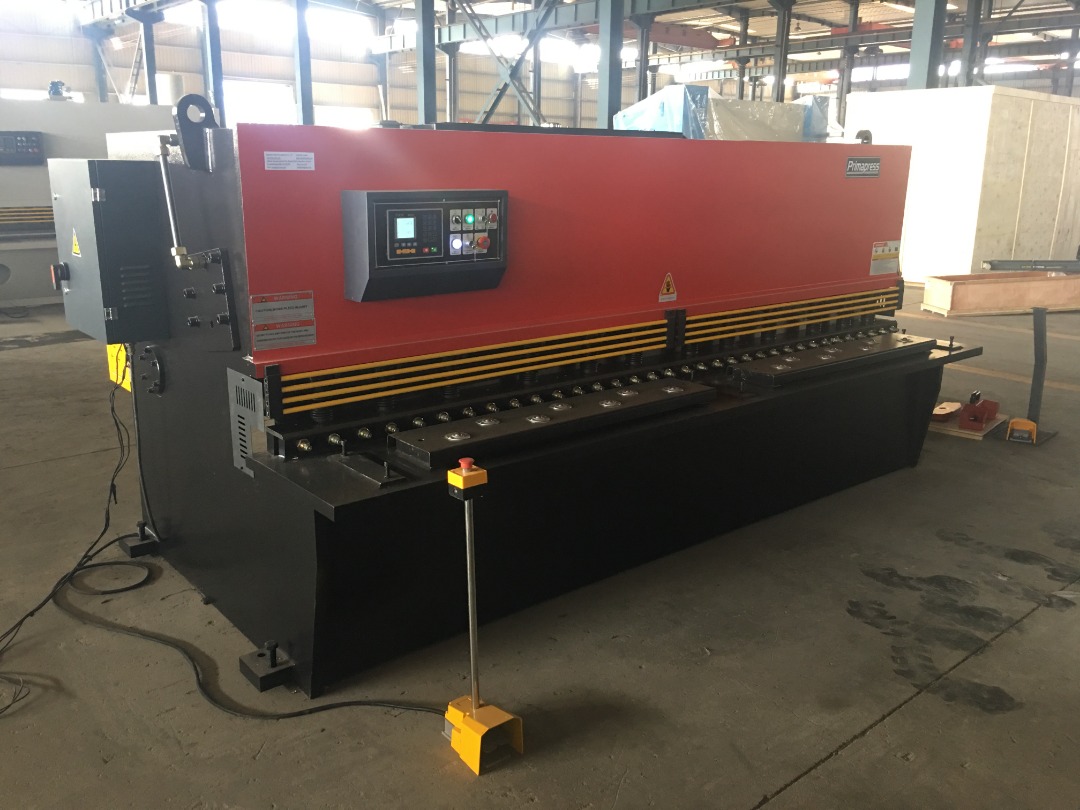

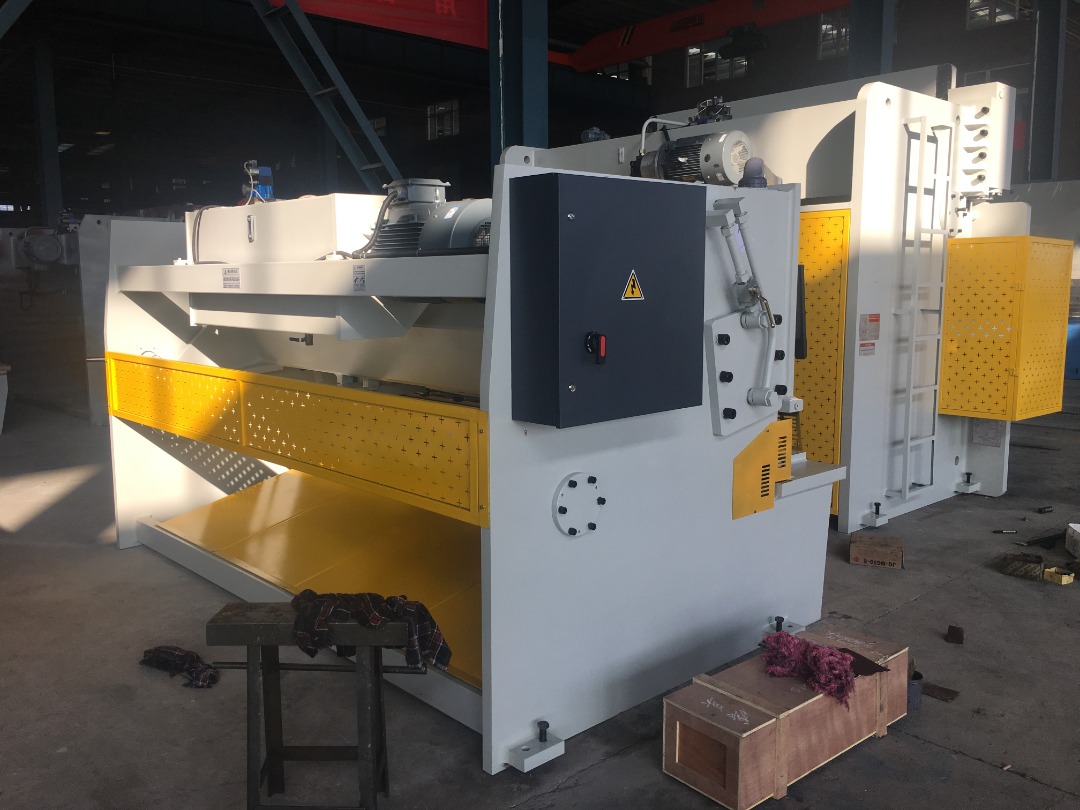

Гидравлические гильотинные ножницы QC12Y 20x3200 используются для производительной и точной рубки листового металла или металлической полосы. Рама гильотины QC12Y 20x3200 сконструирована и изготовлена из листового металла методом сварки листов, что приводит к высокому уровню устойчивости и сопротивлению деформациям.
Работают такие гильотины по принципу «качающейся балки» один из ножей, закреплённых на балке совершает движение описывающее дугу.

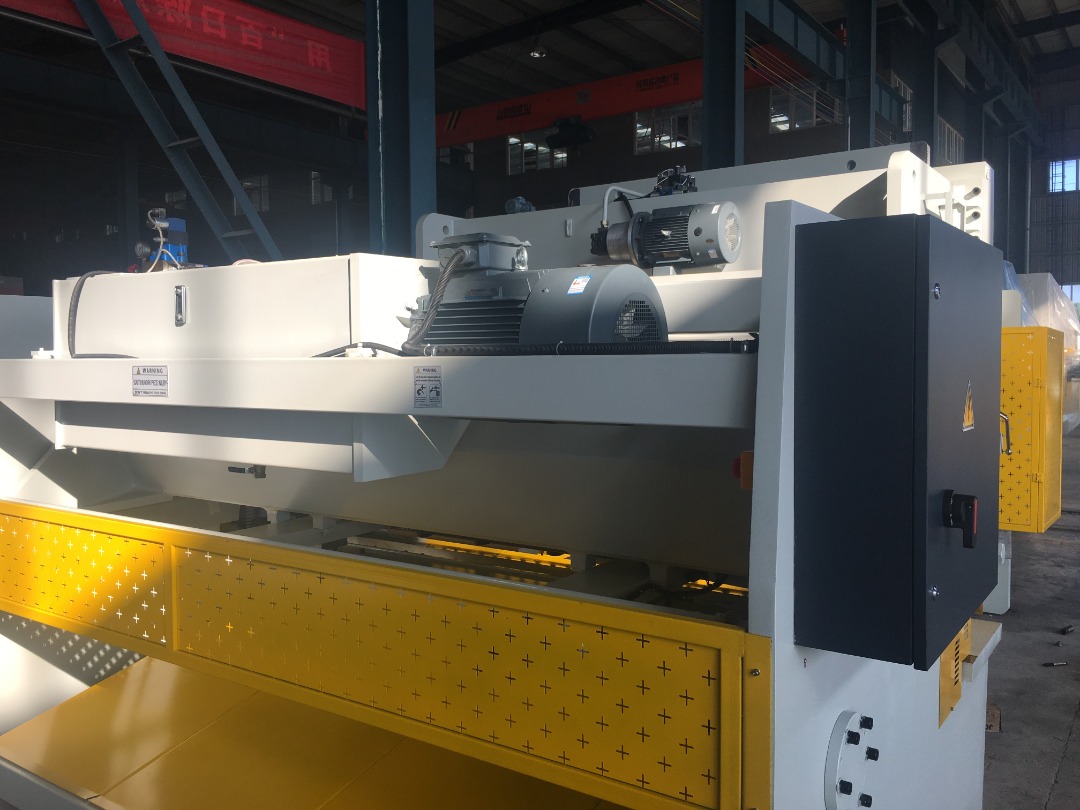

Опускание рубящей балки с ножом гильотины осуществляется благодаря работе 2-х цилиндров, блока клапанов, гидростанции. Обратное движение рубящего ножа реализовано давлением азота в гидроцилиндрах гильотины.
Гидравлические гильотинные ножницы серии QC12Y 20x3200 являются не заменимым оборудованием для быстрой рубки листового металла в условиях серийного производства.Установленный контроллер Е21 ускорит и упростит процесс настройки на необходимые параметры.
Опционально возможно оснащение гильотинных ножниц контроллером E200 или системой ЧПУ DAC360. При комплектации системой ЧПУ возможна установка подающего стола - эта опция позволит проводить рубку металла в автоматическом цикле по заданным размерам в программе обработке.
Рабочей жидкостью станков данной серии является гидравлическое масло 46-й вязкости, объём зависит от модели станка.
Ножи гильотины составные, призматической формы, с возможностью переворота режущих кромок, что увеличивает срок эксплуатации ножей.
Базовая комплетация:
- контроллер Е21
- комплект ножей
- ограждение рабочей зоны
- установочные элементы
- документация
Модель | Макс. толщина рубки, мм. | Макс. длина рубки, мм | Кол-во резов в минуту | Уклон режущей кромки ° | Мощность мотора, кВт | Габаритные размеры L×W×H, мм |
QC12Y-20x3200 | 20 | 3200 | ≥8 | 3° | 22 | 4150x2350x2700 |
