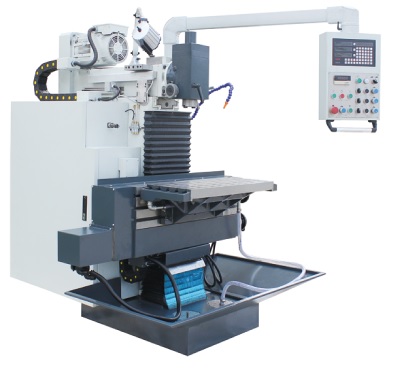

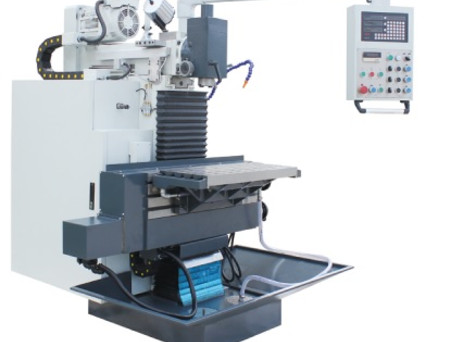

Станок фрезерный широкоуниверсальный UTM400


Узнайте о ближайшей поставке и получите ответы на другие интересующие вопросы

Есть вопросы? Задайте их нашему менеджеру!
+375 29 695-02-36
Характеристики
  • Описание
  • Характеристики

Станок фрезерный широкоуниверсальный  UTM400 используется для фрезерования плоских и фасонных поверхностей торцовыми, цилиндрическими, концевыми, фасонными фрезами. Фрезерный станок UTM400 давно зарекомендовал себя на предприятиях машиностроения и приборостроения.  Универсальное оборудование такого типа применяется в условиях единичного и мелкосерийного производства.
Литая конструкция станка  UTM400 обеспечивает достаточную жесткость для производительной обработки изделий из различных металлов с применением быстрорежущего и твёрдосплавного инструмента.
Предлагаемый  станок оснащён устройством цифровой индикации (УЦИ), которая позволяет увеличить производительность и точность выполняемых работ.

Размеры UTM400 столов: горизонтальный 800×400 мм; вертикальный 1020×225 мм.

Стандартная комплектация:

  •  Осветительное устройство
  •  Система охлаждения
  •  Поддон для стружки
  •  Централизованная система смазки
  •  Штревель
  •  Комплект вспомогательного инструмента для обслуживания станка
  • Инструкция
  • Серьга для горизонтального фрезерования
  • УЦИ 2х осевое


Станок фрезерный широкоуниверсальный  UTM400:

Параметры Ед. Изм. UTM400
Размер рабочей поверхности стола (горизонтальный стол)  мм 800х400
Размер рабочей поверхности стола  (вертикальный стол) 1020x225
Количество Т-образных пазов (горизонтальный стол) - 6
Количество Т-образных пазов(вертикальный стол) 3
Ширина Т-образного паза - 14
Расстояние между осями Т-образных пазов мм 63
Наибольшее продольное перемещение стола (ось Х) мм 500
Наибольшее поперечное перемещение горизонтальной шпиндельной головки (ось Y) мм 400
Наибольшее вертикальное перемещение стола (ось Z) мм 400
Диапазон рабочих подач по осям Х, Y, Z мм/мин 10 - 1000
Ускоренное перемещение по осям X, Y, Z мм/мин 1200
Наибольшая масса заготовки кг 200
Конус шпинделя - NT40
Диапазон частот вращения шпинделя об/мин 40 - 2000
Ход пиноли мм 60
Мощность привода главного движения кВт 3,7
Мощность двигателя подач кВт 1,1 / 1,75 ускоренной подачи
Мощность электродвигателя привода насоса кВт 0,09
Производительность системы охлаждения л/мин 25
Номинальное напряжение питания В 380
Габаритные размеры (LxBxH), мм.   1500 х 1700 х 1800
Масса кг 1550
