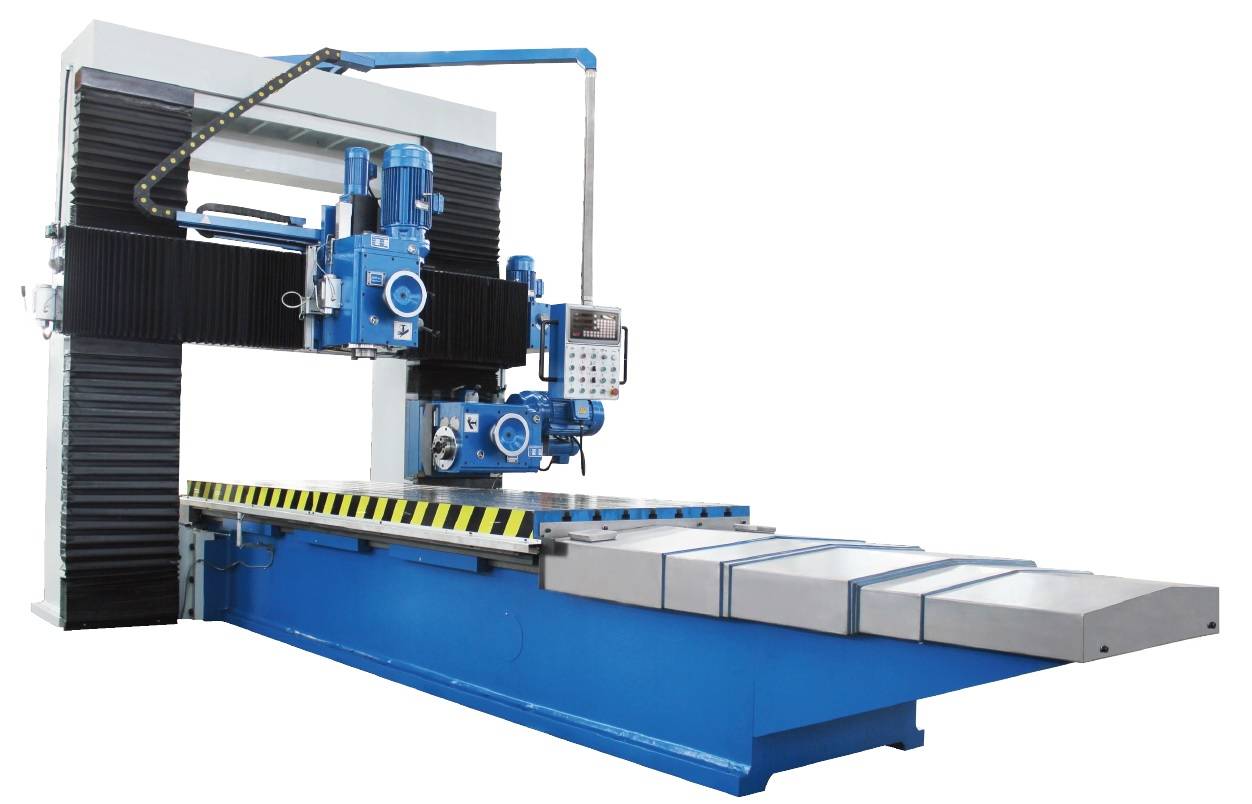

Продольно-фрезерный станок GM1250 является одной из разновидностью фрезерного станка. Предназначение данных станков – комплексная обработка крупногабаритных деталей, которая подразумевает либо фрезерование, либо сверление и растачивание.
Особенности:
- станина, колонны и направляющие образуют прочную чугунную рамную конструкцию, обеспечивающую высокую жесткость в тяжелых условиях обработки и при высоких нагрузках на стол;
- конструкция портала полностью интегрирована в раму станка для обеспечения максимальной жесткости;
- высота траверсы регулируется, что обеспечивает высокую жесткость даже при работе с плоскими заготовками, поскольку размер горловины может быть сведен к минимуму;
- жесткие направляющие с шлифованными поверхностями поддерживают стол на всем протяжении перемещения, обеспечивая постоянную высокую геометрическую точность.
- бесступенчатая регулировка подачи на X.
- шестерни главного шпинделя имеют 6 ступеней для вертикальной и горизонтальной работы.
- комплектация включает в себя систему балансировки веса для удобства перемещения и точного позиционирования горизонтальной шпиндельной головки.
- все направляющие защищены телескопическими крышками или сильфонами.
- панель управления установлена на длинном кронштейне, что обеспечивает максимальную гибкость позиционирования оператора рядом с оборудованием
- установлена автоматическая централизованная смазка направляющих.
Технические характеристики GM1250:
Параметр |
ед. изм. |
GM1250 |
Длина стола |
мм |
2000/3000/4000 |
Ширина стола |
мм |
1250 |
Длина перемещения |
мм |
2000/3000/4000 |
Максимальная ширина обрабатываемой детали |
мм |
1400 |
Максимальная высота обрабатываемой детали |
мм |
1000/1250 |
Расстояние между стойками |
мм |
1600 |
Скорость подачи стола |
мм/мин |
25-450 |
Скорость быстрых перемещений рабочего стола |
мм/мин |
1300 |
Конус шпинделя |
|
ISO50 |
Частота вращения шпинделя |
мин-1 |
82-505 |
Угол поворота фрезерной головы |
⁰ |
±35⁰ |
Скорость подачи фрезерной головы на траверсе |
мм/мин |
65/320/890 |
Скорость подачи фрезерной головы на колоне |
мм/мин |
50/265/730 |
Мощность двигателя шпинделя |
кВт |
7,5 |
Мощность двигателя рабочего стола |
кВт |
5,5/7,5/7,5 |
Длина станка |
мм |
5000/7000/9000 |
Ширина станка |
мм |
3550 |
Высота станка |
мм |
2950/3150 |
