Электроэрозионный проволочно-вырезной станок серии FR/K купить

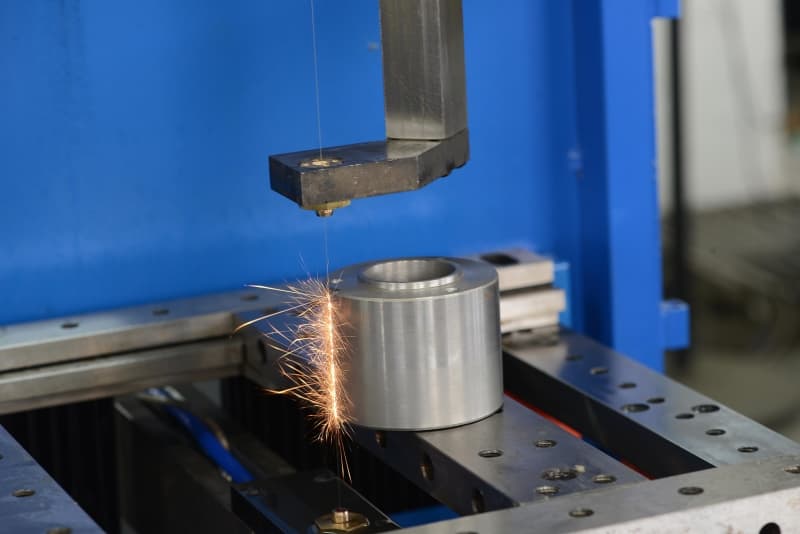

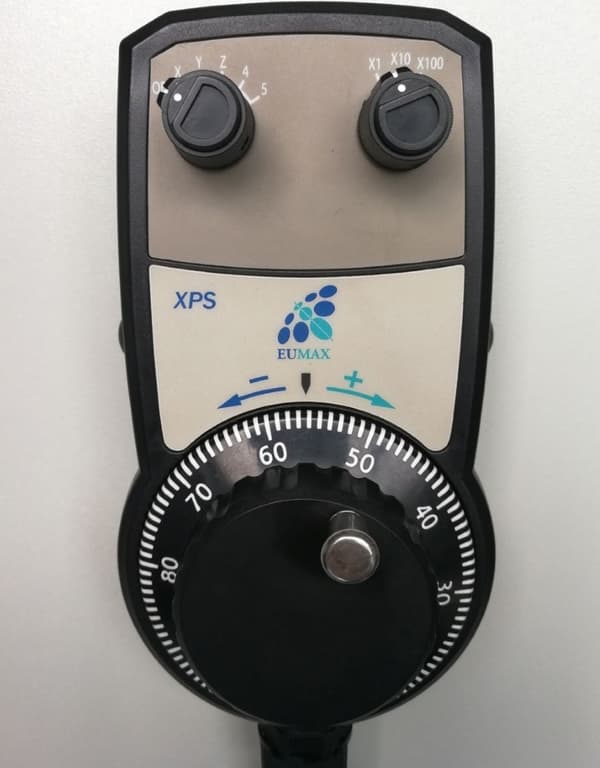

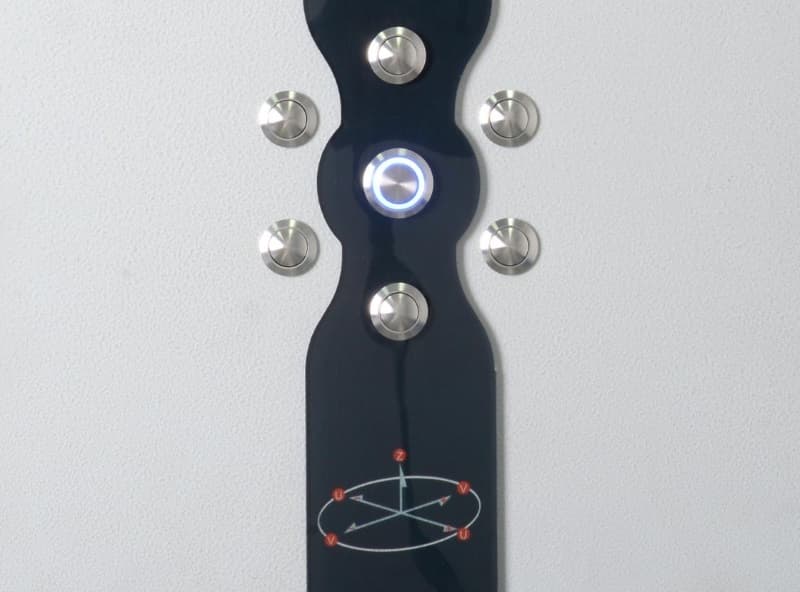

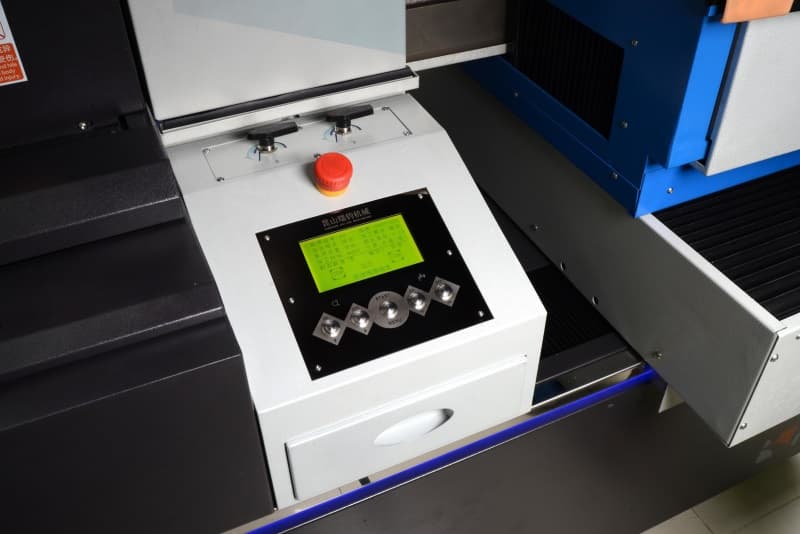

Проволочно-вырезной станок серии FR/K предназначен для изготовления инструмента, деталей машин и приборов, а также различного рода пресс форм, штампов и других изделий из токопроводящих материалов. Станок оснащен системой числового программного управления (ЧПУ) с цветным монитором на базе компьютера в промышленном исполнении и генератором технологического тока. Тип данных AUTOCAD - совместимые. Для серии FR/K производительность до 300 мм²/мин, наилучшая шероховатость до 0.8 µm Ra, точность 0,005 мм, угол наклона проволоки ±6º/80 мм. В качестве электрода используется молибденовая проволока. Преимуществами проволочно-вырезных станков серии FR-K является: Высокоэффиктивная система управления с генератором технологического тока обладающая низким энергопотреблением Интеллектуальная база данных позволяет подобрать оптимальные режимы обработки путем введения всего трёх параметров (толщина заготовки, диаметр проволоки и количество проходов) через выносную панель управления Удобная панель управления перемещениями по осям U,V,Z УЦИ в стандартной комплектации Высокоточные линейные направляющие и ШВП в стандартной комплектации Линейные направляющие рельсового типа проволочного барабана

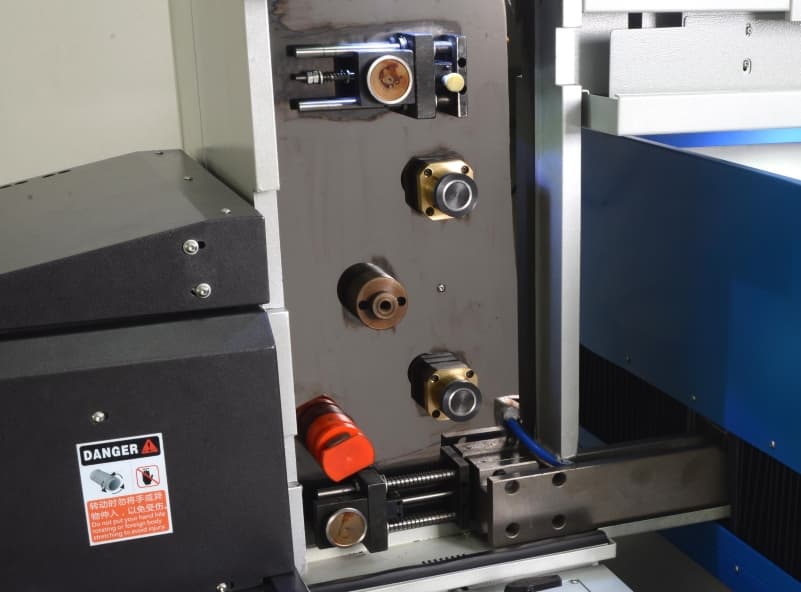

- Двойная система натяжения проволоки обеспечивает стабильность резки, что сокращает вероятность разрыва проволоки (2L200820000226.7)
- Бак СОЖ с двумя насосами и трёхуровневой системой фильтрации
- Высокоточная система наклона проволоки (2L2008200332261)

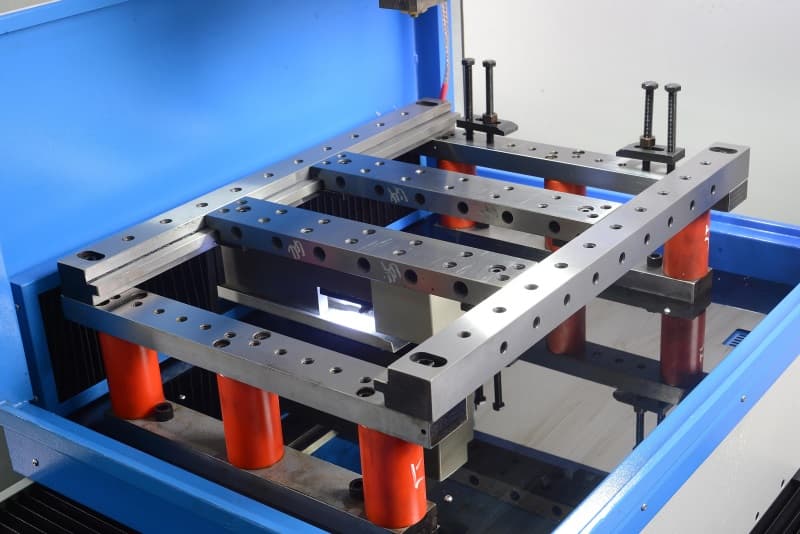

- Цельнометаллическая пластина на столе, защищает его от порчи заготовкой и облегчает его уборку
- Аккуратная и качественная коммутация
Технические характеристики:
| Технические данные | Единица измерения |
FR400/K | FR500/K | FR600/K | FR700/K |
|---|---|---|---|---|---|
| Перемещение по осям X,Y | мм | 300×400 | 350×500 | 400×600 | 450×700 |
| Максимальная высота заготовки | мм | 250 | 250 | 300 | 300 |
| Размер стола | мм | 550×680 | 580×770 | 680×940 | 720×1040 |
| Угол наклона проволоки | град. | ±6 | ±6 | ±6 | ±12 |
| Максимальный вес заготовки | кг | 350 | 400 | 500 | 600 |
| Допустимые диаметры проволоки | мм | 0.16-0.20 | 0.16-0.20 | 0.16-0.20 | 0.16-0.20 |
| Точность обработки | мм | ±0.005 | ±0.005 | ±0.005 | ±0.005 |
| Точность позиционирования | мм | ±0.003 | ±0.003 | ±0.003 | ±0.003 |
| Потребряемая мощность | кВт | 3 | 3 | 3 | 3 |
| Вес | кг | 1500 | 1700 | 2000 | 2300 |
| Габаритные размеры станка | мм | 1160×1650×1850 | 1300×1770×1880 | 1540×1920×2020 | 1730×2020×2080 |
| Габаритные размеры бака | мм | 580×960×660 | 580×960×660 | 580×960×660 | 580×960×660 |
| Емкость бака | л | 150 | 150 | 150 | 150 |
