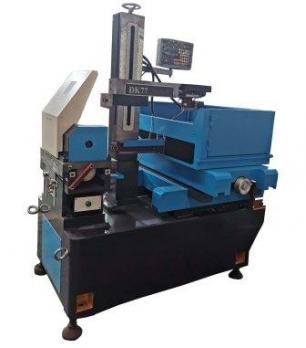

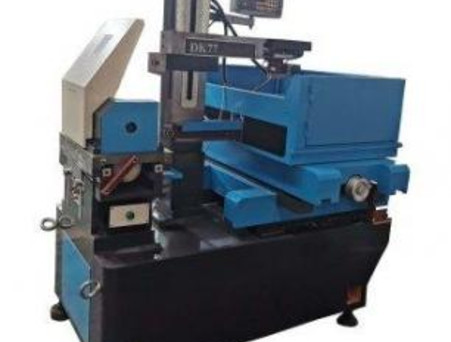

Электроэрозионный проволочно-вырезной станок DK7763


Узнайте о ближайшей поставке и получите ответы на другие интересующие вопросы

Есть вопросы? Задайте их нашему менеджеру!
+375 29 695-02-36
Характеристики
  • Описание
  • Характеристики

Электроэрозионный проволочно-вырезной станок DK7763 используют для производства инструмента, изделий машиностроения
 приборостроения, а также различных видов и размеров прессформ, штампов и прочих изделий из токопроводящих материалов.
Станки данного типа оснащаются системой ЧПУ с цветным дисплеем на базе промышленного компьютера и генератором
технологического тока. Тип данных автокад - совместимы. Точность обработки до ±0.015 мм. Проволочно вырезные станки могут
быть укомплектованы 2-мя типами ЧПУ - многопроходный чистота обработки до Ra 1.5, производительность 160 мм²/мин и
однопроходный - чистота обработки Ra 2.5, производительность 100 мм²/мин.
Электрод - молибденовая проволока.

Комплектация
Стандартная комплектация:

  • Линейные направляющие рельсового типа
  • Насос СОЖ высокого давления
  • Регулируемые опоры
  • Защита от разбрызгивания СОЖ
  • Инструмент для натяжения проволоки
  • Натяжной ролик
  • Рукоятка для вращения проволочного барабана
  • Инструкция на русском языке

Дополнительная комплектация

  • Оптические линейки (УЦИ)
  • Ручная или автоматическая централизованная система смазки
  • Сервопривод
  • Угол наклона проволоки +/-12º
  • Угол наклона за счет наклона обоих рукавов +/-15
  • Угол наклона за счет наклона обоих рукавов +/-30

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ DK7763


Параметр Единица измерения DK7763
Размер стола мм 760×1150
Перемещение по осям мм 630×800
Максимальная высота заготовки мм 600
Максимальный вес заготовки кг 1200
Угол наклона проволоки °/мм ±6°/80
Точность позиционирования мм 0,005
Точность обработки мм 0,015
Наилучшая шероховатость Ra, µm 1
Допустимые диаметры проволоки мм 0.1-0.25
Скорость проволоки м/с 5-11,5
Габаритные размеры станка мм 1900×1550×2050
Потребряемая мощность кВт ≤2.7
Вес кг 3200


ГЕНЕРАТОР

Технические данные генератора Единица измерения Многопроходный
Максимальная скорость реза мм²/мин 160
Скорость стабильно обработки(резки) мм²/мин 100
Наилучшая шероховатость Ra μм2 1
Максимальный ток обработки А 7
Максимальный ток короткого замыкания А 10
Мощность генератора кВт 2,7
Управление скоростью проволочного барабана есть
Ширина импульса настройка по 7 значениям
Соотношение интервала импульсов и ширины импульса (Toff/Ton) по 11 значениям
Мощность может изменяться по 7 значениям
Габаритные размеры шкафа управления мм 700×700×1800
Вес кг 100
