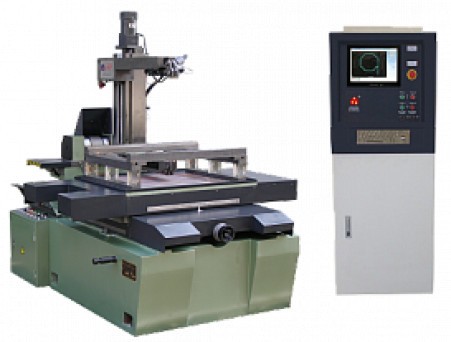

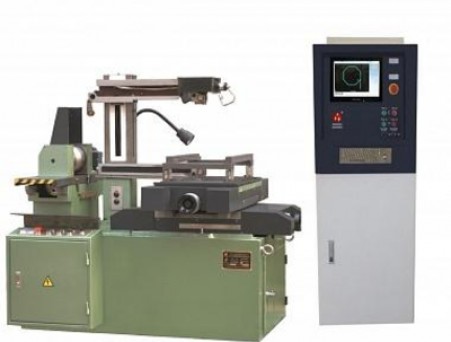

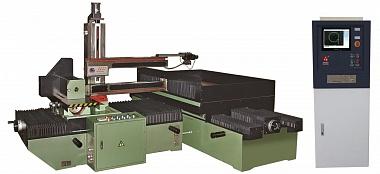

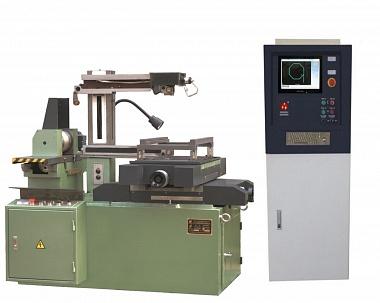

Проволочно вырезные станки серии DK7740 используют для производства инструмента, изделий машиностроения и приборостроения, а также различных видов и размеров прессформ, штампов и прочих изделий из токопроводящих материалов. Станки данного типа оснащаются системой ЧПУ с цветным дисплеем на базе промышленного компьютера и генератором технологического тока. Тип данных автокад - совместимы. Точность обработки до ±0.015 мм. Проволочно вырезные станки могут быть укомплектованы 2-мя типами ЧПУ - многопроходный чистота обработки до Ra 1.5, производительность 160 мм²/мин и однопроходный - чистота обработки Ra 2.5, производительность 100 мм²/мин.
Электрод - молибденовая проволока.
Комплектация
Стандартная комплектация:
- Линейные направляющие рельсового типа
- Насос СОЖ высокого давления
- Регулируемые опоры
- Защита от разбрызгивания СОЖ
- Инструмент для натяжения проволоки
- Натяжной ролик
- Рукоятка для вращения проволочного барабана
- Инструкция на русском языке
Дополнительная комплектация
- Оптические линейки (УЦИ)
- Ручная или автоматическая централизованная система смазки
- Сервопривод
- Угол наклона проволоки +/-12º
- Угол наклона за счет наклона обоих рукавов +/-15
- Угол наклона за счет наклона обоих рукавов +/-30
- Угол наклона за счет наклона обоих рукавов +/-45º
Технические данные | Единица измерения | Значение |
---|---|---|
Размер стола | мм | 720×460 |
Перемещение по осям X,Y | мм | 500×400 |
Максимальная высота заготовки | мм | 400 |
Максимальный вес заготовки | кг | 320 |
Точность позиционирования | мм | 0,001 |
Точность обработки | мм | ±0,015 |
Наилучшая шероховатость | Ra, µm | 1,5 много-проходный 2,5 однопроходный |
Допустимые диаметры проволоки | мм | 0.1-0.22 |
Скорость проволоки | м/с | 5-11,5 |
Габаритные размеры станка | мм | 1680×1390×1540 |
Потребряемая мощность | кВт | ≤2.5 |
Вес | кг | 1450 |
