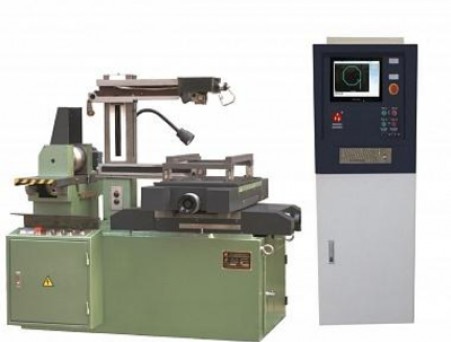

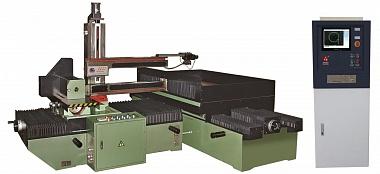

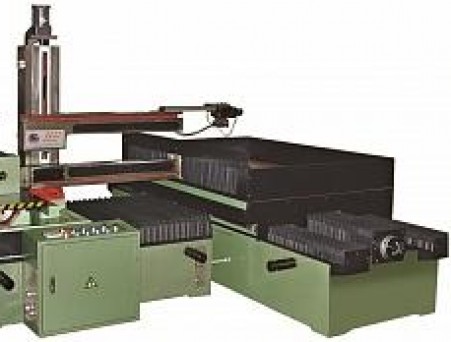

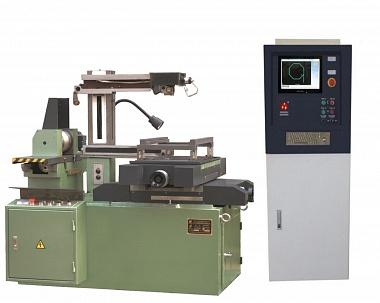

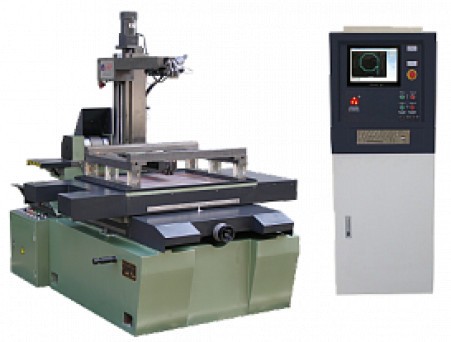

Электроэрозионный проволочно-вырезной станок DK77100


Узнайте о ближайшей поставке и получите ответы на другие интересующие вопросы

Есть вопросы? Задайте их нашим менеджерам:
+375 29 695-02-36
+375 29 101-03-27
+375 17 360-03-89

Опыт более 10 лет

Выгодные цены и условия

Соблюдение сроков поставки

Гарантийное обслуживание
Характеристики
  • Описание
  • Характеристики

Проволочно вырезные станки серии DK77100 используют для производства инструмента, изделий машиностроения и приборостроения, а также различных видов и размеров прессформ, штампов и прочих изделий из токопроводящих материалов. Станки данного типа оснащаются системой ЧПУ с цветным дисплеем на базе промышленного компьютера и генератором технологического тока. Тип данных автокад - совместимы. Точность обработки до ±0.015 мм. Проволочно вырезные станки могут быть укомплектованы 2-мя типами ЧПУ - многопроходный чистота обработки до Ra 1.5, производительность 160 мм²/мин и однопроходный - чистота обработки Ra 2.5, производительность 100 мм²/мин.

Электрод - молибденовая проволока.


Комплектация
Стандартная комплектация:

  • Линейные направляющие рельсового типа
  • Насос СОЖ высокого давления
  • Регулируемые опоры
  • Защита от разбрызгивания СОЖ
  • Инструмент для натяжения проволоки
  • Натяжной ролик
  • Рукоятка для вращения проволочного барабана
  • Инструкция на русском языке

Дополнительная комплектация

  • Оптические линейки (УЦИ)
  • Ручная или автоматическая централизованная система смазки
  • Сервопривод
  • Угол наклона проволоки +/-12º
  • Угол наклона за счет наклона обоих рукавов +/-15
  • Угол наклона за счет наклона обоих рукавов +/-30
  • Угол наклона за счет наклона обоих рукавов +/-45º
Технические данные Единица измерения Значение
Размер стола мм 1420×1090
Перемещение по осям X,Y мм 1200×1000
Максимальная высота заготовки мм 450
Максимальный вес заготовки кг 1200
Точность позиционирования мм 0,001
Точность обработки мм ±0,015
Наилучшая шероховатость Ra, µm 1,5 много-проходный 2,5 однопроходный
Допустимые диаметры проволоки мм 0.1-0.22
Скорость проволоки м/с 5-11,5
Габаритные размеры станка мм 2500×2800×1500
Потребряемая мощность кВт ≤2.5
Вес кг 5500
